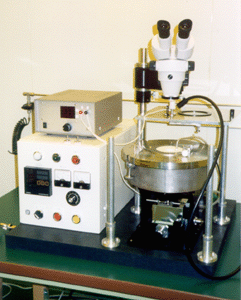

제품 개요
Low cost로 컴팩트한 양극 접합 장치로 연구·실험에 적절한 데스크탑 타입입니다.
SlGS대기형으로 실온
~500℃까지 의 프로그램 제어 가능한 히터 스테이지 ,0~－1KV까지 의
고전압 인가의 전극 ,XYZθ4축 스테이지에 의해 아라이먼트 ,
접합이 가능합니다.
사양
【얼라이어먼트부】
- ×Y스테이지 이동량±5mm
- θ회전 스테이지 ±7.5о 상하 시료 스테이지모두
- Z축 스테이지 이동량 핸들 보내4mm 공기 압력 보내0.5mm
- 히터 핫 플레이트VHPM-100,800℃,500W(사카구치 전열제)
- 냉각기 수 순환식
- 상하 시료 홀더 진공 흡착식
【관찰부】
- 실체 현미경 니콘제SMZ-2B, 형광 조명 첨부
- 종합 배율 줌 변배식 ,8~50×, 접안 렌즈10×
- 작동 거리 W.D.100mm
- 고정 방식 스윙 암식 스탠드 φ3"범위에 전면 이동 가능
【가열 제어부】
- 컨트롤부 프로그램 조절계(흰색동·수동 완전히 교체되고 첨부)U-6622(응용 전자제)
- 온도 보관 유지 안정성 설정 온도의±1% (℃)
- 온도 분포 ±10℃ 홀더 표면의φ3"범위
【전극부】
- 인가 개소 상부 시료면으로부터 전극에 의해 전압을 인가하는
- 설정 전압 0∨~－1K∨(다이얼 설정)
- 접합 전류 표시 25mA(max)
【제어 박스부】
- 온도 제어부 LCD표시 온도 프로그램 콘트롤러 및 열전대(응용 전자제)
- 고전압 전원부 설정 전압 범위 0~1.5KV
- 냉각수 인터 록 냉각수 온의 경우만 작동
- 상하 홀더용 진공 흡착 스윗치
【유틸리티】
- 전원 AC100V 50/60Hz 1500∨A
- 냉각수 수량2리터/분 정도 수압2kg/c㎡정도
- 진공 라인 접속구φ6mm츄프용 원터치 이음새
【외형 치수·중량】
- 장치 본체 700W×600D×700H mm
- 제어 포트크스 320W×400D×300H mm
- 장치 중량 150 kg (제어 박스함)
【옵션】
- 각종 시료 홀더
- 진공 펌프
- 냉각수 펌프
- 전용 테스크
● 혹, 본 사양은 예고 없이 변경하는 일이 있습니다.
|
