선하야토 IC팩키지아답터
& 소켓群
날마다 기술 혁신이 진행되는 일렉트로닉스 분야에 선하야토는 창업이래, 접점 부활제·폴리 콜 제트로 대표되는 화학제품이나 PCB
관련 제품, 공작용 치공구류 등, 다채로운 아이디어 제품을 차례차례로 개발.그 독창성이 풍부한 개발 의지, 끊임없이 시대의 요구를 적확하게
파악해 전자-전기 산업계 및 연구-교육의 발전에 크게 공헌해 왔습니다. 이 창조야말로 산하야토의 마음.그리고 새로운 시대의 근원.―――.타사의
흉내가 아닌, 독자적인 사상으로 부터 태어난 제품입니다.
I N D E X
TEL :
02-868-0661 (代)
 |
선하야토 특기 사업부 |
특기 사업
부로는
「IC패키지 변환 아답터」나 「CPU 평가 보드」등의 마이크로컴퓨터 개발 관련 툴의 설계·제조를 실시하
있습니다일본
메이저 반도체-전자부품-전자재료를 직수입하여 귀사의 양산라인의 원가를 다운시켜
드립니다.
 |
 |
기입용
IC아답터
●각종 패키지의 ROM를 범용 ROM 라이터로 기입할 수 있도록 하는 아답터입니다.
●EPROM, 플래쉬
메모리용의 외, 각사 마이크로컴퓨터 내장 ROM용도 준비해 있습니다.
|
 |
신호 체크
IC아답터
●여러가지 패키지용으로 제작된 기판상의 신호를 외부에 꺼내기 위한 아답터입니다.
●대부분의 패키지를
망라하고 있습니다.
|
 |
소켓 부착
신호 체크 IC아답터
●신호 체크 아답터의 상부에 소켓을 탑재해, 디바이스의 동작 상태를 확인할 수 있는
아답터입니다.
●QFP, SOP 패키지를 처음, BGA 패키지 대응품도 준비해 있습니다.
|
 |
패키지 변환
IC아답터
●각종 패키지를 유니버설 기판상에서 사용할 수 있도록 변환하는 아답터입니다.
●디바이스를 납땜해 사용하는
STD 시리즈나, 소켓을 사용하는 SK시리즈·SA시리즈등이 있습니다.
|
 |
ICE 프로브
포드 IC아답터
●에뮬레이터 첨단부의 형상을 변환하는 아답터입니다.
●각 CPU 전용, 범용품을 준비하고 있습니다.
|
 ˚ |
Emulation Technology사
제품
|
 |
 |

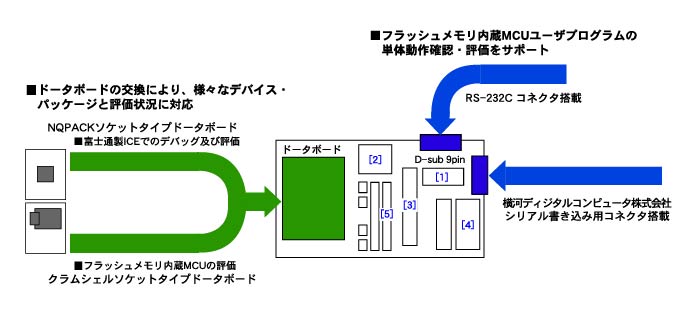

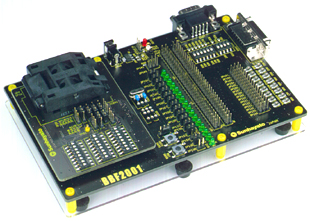

BBF2001
시리즈
●후지쯔제 F2MC16LX용 평가 보드입니다.

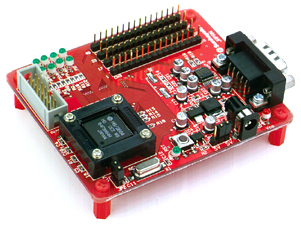

BBH300HT 시리즈
●히타치제 H8/300H Tiny 시리즈용 평가
보드입니다. |
 |
 |

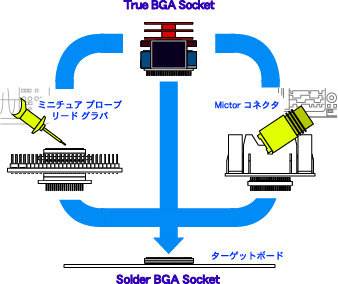

True BGA Socket
System
●ADVANCED INTERCONNECTIONS사(U.S.A) 제 BGA 소켓의
소개입니다.
NQPACK·HQPACK
●접속 신뢰성이 높은
QFP 소켓의 소개입니다. |
 |
 |
●IC패키지 변환 아답터에 관한 기술적 더
문의
●CPU 평가 보드에 관한 기술적 더 문의
●특주품 제작에 관한 문의
●특기 사업부 제품의
구입에 관한 문의 |

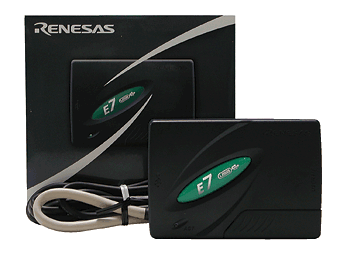

르네상스테크놀로지제 H8용 에뮬레이터 E7
MODEL
HS0007TCU01H
특징
●H8
Tiny/SLP 마이크로컴퓨터의 개발에 최적인 르네상스테크놀로지사 on-chip 디버깅 에뮬레이터“E7”를 판매합니다.E7는 USB 인터페이스를
채용한 컴팩트한 에뮬레이터로, debug 작업의 시간 단축에 위력을 발휘합니다.
●간단한 작업으로 프로그램 개발 작업을 효율 좋게 실시할
수 있는 HEW(High-performance Embeded Workshop)도 부속 CD-ROM에 수납되어 있습니다.
●당사의“기재·확장 I/O보드 MB-RS10”에도 직접 접속할 수 있기 때문에, 조합해 사용하면 H8마이크로컴퓨터의 입문으로부터 응용까지
효과적으로 사용할 수 있습니다.
동아는 일본
선하야토의 한국 독점
대리점입니다.
특기 사업부로는 「IC패키지 변환 아답터」나 「CPU 평가 보드」등의 마이크로컴퓨터 개발 관련 툴의
설계·제조를 실시하고 있습니다.
카탈로 니다선하야토 IC아답터 & IC소켓 공급
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI디자인보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
|
|
기입용 IC아답터
●각종 패키지의 ROM를 범용 ROM 라이터로 기입할 수 있도록 하는
아답터입니다.
●EPROM, 플래쉬 메모리용의 외, 각사 마이크로컴퓨터 내장 ROM용도 있습니다.
|
|
신호 체크 IC아답터
●여러가지 패키지용으로 제작된 기판상의 신호를 외부에 꺼내기 위한
아답터입니다.
●대부분의 IC패키지를 망라하고 있습니다.
|
|
소켓 부착 신호 체크
IC아답터
●신호 체크 아답터의 상부에 IC소켓을
탑재해, 디바이스의 동작 상태를 확인할 수가 있는 아답터입니다.
●QFP, SOP 패키지를 처음, BGA 패키지 대응품도 있습니다.
|
|
IC 패키지 변환
아답터
●각종 패키지를 유니버설 기판상에서 사용할 수
있도록(듯이) 변환하는 아답터입니다.
●디바이스를 납땜해 사용하는 STD 시리즈나, 소켓을 사용하는 SK시리즈·SA시리즈등이 있습니다.
|
|
ICE 프로브 포드
아답터
●에뮬레이터 첨단부의 형상을 변환하는
아답터입니다.
●각 CPU 전용, 범용품을 준비해 있습니다.
|
|
EmulationTechnology사
제품
|
|
|
BBF2001 시리즈
●후지쯔제 F2MC16LX용 평가
보드입니다.
BBH300HT
시리즈
●히타치제 H8/300H Tiny 시리즈용 평가
보드입니다. |
|
|
True BGA Socket
System
●ADVANCED
INTERCONNECTIONS사(U.S.A) 제 BGA 소켓의 소개입니다.
NQPACK·HQPACK
●접속
신뢰성의 높은 QFP 소켓의 소개입니다. |
| TEL :
02-2101-3711(代) |
|
|
●IC패키지 변환 아답터에 관한
기술적 더 문의
●CPU 평가 보드에 관한 기술적 더 문의
●특주품 제작에 관한 문의
●특기 사업부 제품의
구입에 관한 문의 |
4
QFP변환기판
|
|
書き込み用アダプター |
 |
■書き込み用アダプターは、SOPやLCC、PLCCなどのパッケージのROMをDIPへ変換し汎用ROMライタで書き込み出来るように変換するアダプターです。32ピンや44ピン等の他に、ROM内蔵CPUの書き込み用として、各CPU専用製品や、ユーザーサイドで使用するCPUにあった結線ができるラッピングタイプを用意しています。
■書き込み用アダプターの中には特定のデバイス・ROMライターにしか使用できない専用のタイプがあります。これらを記載以外のデバイス・ROMライターに流用すると、書き込みができないばかりでなく、使用デバイス・アダプター・ROMライターを破損したり、他の周辺機器を破壊する恐れがあります。専用のタイプは、絶対に記載以外のデバイス・ROMライターに流用しないで下さい。
■注意！■
■SOPやQFPのデバイスをご使用の場合は、搭載ソケットにパッケージが適合しない場合がありますので、確認が必要です。
■Flash
ROMを書き込む際は使用可能ライタを限定している場合があります。
→問い合わせフォーム |
LCC/PLCC ｜ SOP ｜ ラッピングタイプ ｜
日立CPU専用 ｜ 富士通CPU専用 ｜ SONY
CPU専用
- LCC
- 32ピン（27C256）
32ピン（27C1000）
- PLCC
- 20ピン（GAL 18V10/16V8A）
28ピン（GAL
22V10/20V8A）
32ピン（27C256）
32ピン（27C1000）
44ピン（27C4096）
44ピン（PIC
16F874/877 (L)専用）
- SOP
- 8ピン1.27mmピッチ
14ピン1.27mmピッチ
16ピン1.27mmピッチ
18ピン1.27mmピッチ
20ピン0.65mmピッチ
20ピン1.27mmピッチ
28ピン0.55mmピッチ
28ピン0.65mmピッチ
28ピン1.27mmピッチ
32ピン
0.5mmピッチ
32ピン1.27mmピッチ
40ピン1.27mmピッチ
44ピン1.27mmピッチ
48ピン
0.5mmピッチ
- QFP
- 44ピン0.8mmピッチ（PIC 16F874/877 専用）
QFP변환기판
- ラッピングタイプ
- ■注意■
「ラッピングタイプ」はデバイス部とボード部が結線されていません。
アダプター上にそれぞれ全てのピンを引き出していますので、ユーザーサイドで結線していただきます。
LCC
PLCC
QFP
SDIP
- 日立CPU専用
- SH7021 (HD6477021)
SH7034 (HD6477034)
SH7042
(HD6477042)
SH7043 (HD6477043)
SH7044F (HD64F7044)
SH7045F
(HD64F7045)
- 富士通CPU専用
- 富士通製マイコン用書き込みアダプターの概要
■F2MC8Lファミリ
| MB89P131 |
MB89133A |
MB89P147/W147 |
MB89P155/A |
| MB89P173 |
MB89P185 |
MB89P195/A |
MB89P538 |
| MB89P558 |
MB89P568 |
MB89P579 |
MB89P585 |
| MB89P589A |
MB89P595 |
MB89P601 |
MB89P625/W625 |
| MB89P627/W627 |
MB89P629 |
MB89P637/W637 |
MB89P647 |
| MB89W655 |
MB89P657A |
MB89P665 |
MB89P677A |
| MB89P689 |
MB89P698 |
MB89P808 |
MB89P817 |
| MB89P825 |
MB89P837 |
MB89P857/W857 |
MB89P867 |
| MB89P875 |
MB89P888 |
MB89P899 |
MB89P915 |
| MB89P928 |
MB89P935 |
MB89P945 |
MB89P955 |
| MB89P965/A |
MB89F969A |
MB89P979 |
MB89P985 |
■ピギーバック用
| MBM27C64 / 256A / 512 |
LCC32（正方形） |
LCC32（長方形） |
■F2MC16L/16LX/16Fファミリ
| MB90P002 |
MB90P214/W214 |
MB90P224/W224 |
MB90P233/W233 |
| MB90P263/W263 |
MB90P298 |
MB90P623 |
MB90W634 |
| MB90P653 |
MB90P663A |
MB90P673 |
MB90P678 |
| MB90P736/W736 |
MB90P745/W745 |
MB90P755/755H |
MB90W755/W755H |
| MB90P767H/W767H |
MB94P147/W147 |
MB94P918 |
|
■QCMファミリ
| QCM8LH用CPU |
QCM8L用CPU |
QCM8S用CPU |
- 소니ソニーCPU専用
- ソニー製マイコン用書き込みアダプターの概要
| CXP27C700K-120 /
27KV700K-60 |
| CXP27V256K-60 |
CXP27V512K/1000K-60 |
| CXP7400P10 |
CXP7400P10 |
CXP750000 |
CXP7500P10 |
| CXP7500P11 |
CXP807P40 |
CXP811P24 |
CXP820P60 |
| CXP822P24 |
CXP825P40 |
CXP826P16 |
CXP827P16 |
| CXP828P40 |
CXP829P60 |
CXP832P40A |
CXP834P16 |
| CXP834P16R |
CXP834P17 |
CXP836P60 |
CXP836P61 |
| CXP841P24 |
CXP843P40 |
CXP844P16 |
CXP845F60 |
| CXP845P60 |
CXP846P48 |
CXP847P60 |
CXP853P40 |
| CXP856P40 |
CXP858P56 |
CXP864P60 |
CXP864P61 |
| CXP875P40 |
CXP881P40 |
CXP884P60 |
CXP888P60 |
| CXP911P016 |
CXP912F032 |
CXP912P032 |
CXP913P048 |
| CXP921F064A |
CXP922P032 |
CXP973F064 |
CXP974F096 |
LCC/PLCC ｜ SOP ｜ ラッピングタイプ ｜
日立CPU専用 ｜ 富士通CPU専用 ｜ SONY
CPU専用
pcb21@korea.com
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
선하야토 IC아답터 & 소켓
| LCC32ピン（27C256） |
LCC32ピン（27C1000） |
|
|
| 型番 : ROM-32LC-28DP-701 |
型番 : ROM-32LC-32DP-702 |
| 標準価格 : \16,000 |
標準価格 : \17,000 |
| ボード側 : DIP28ピン(600mil幅) |
ボード側 : DIP32ピン(600mil幅) |
| 納期 : 5 days |
納期 : 5 days |
| 重量 : 23.6 g |
重量 : 24.3 g |
| 外形サイズ : 40.55x37.6x32.5 (mm) |
外形サイズ : 43.18x37.6x32.5 (mm) |
| ●クラムシェルソケット採用 |
●クラムシェルソケット採用 |
| PLCC20ピン（GAL
18V10,16V8A） |
PLCC28ピン（GAL
22V10,20V8A） |
 |
 |
| 型番 : PLD-20PL-20DP |
型番 : PLD-28PL-24DP |
| 標準価格 : \16,000 |
標準価格 : \18,000 |
| ボード側 : DIP20ピン(300mil幅) |
ボード側 : DIP24ピン(300mil幅) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 16.7 g |
重量 : 21.3 g |
| 外形サイズ : 26.67x26.67x32.49 (mm) |
外形サイズ : 26.67x31.75x33.04 (mm) |
| PLCC32ピン（27C256） |
 |
| 型番 : ROM-32PL-28DP |
| 標準価格 : \13,000 |
| ボード側 : DIP28ピン(600mil幅) |
| 納期 : 5 days |
| 重量 : 14.9 g |
| 外形サイズ : 38.1x22.6x31.08 (mm) |
| PLCC32ピン（27C1000） |
PLCC32ピン（27C1000） |
 |
|
| 型番 : ROM-32PL-32DP |
型番 : ROM-32PL-32DP-601 |
| 標準価格 : \17,000 |
標準価格 : \23,000 |
| ボード側 : DIP32ピン(600mil幅) |
ボード側 : DIP32ピン(600mil幅) |
| 納期 : 5 days |
納期 : 5 days |
| 重量 : 16 g |
重量 : 44.3 g |
| 外形サイズ : 43.18x22.6x31.08 (mm) |
外形サイズ : 43.18x60.64x48.8 (mm) |
|
●クラムシェルソケット採用 |
| PLCC44ピン（27C4096） |
PLCC44ピン（27C4096） |
 |
|
| 型番 : ROM-44PL-40DP-27C4096 |
型番 : ROM-44PL-40DP-602 |
| 標準価格 : \20,000 |
標準価格 : \30,000 |
| ボード側 : DIP40ピン(600mil幅) |
ボード側 : DIP40ピン(600mil幅) |
| 納期 : 5 days |
納期 : 5 days |
| 重量 : 38.4 g |
重量 : 57.3 g |
| 外形サイズ : 59.0x40.64x33.79 (mm) |
外形サイズ : 40.64x59.0x48.34 (mm) |
|
●クラムシェルソケット採用 |
| PLCC44ピン |
PLCC44ピン FOR PIC |
|
|
| 型番 : ROM-44PL-42DP-603 |
型番 : ROM-44PL-40DP-604 |
| 標準価格 : \30,000 |
標準価格 : \25,000 |
| ボード側 : DIP42ピン(600mil幅) |
ボード側 : DIP40ピン(600mil幅) |
| 納期 : 5 days |
納期 : 5 days |
| 重量 : 46.1 g |
重量 : |
| 外形サイズ : 58.42x40.64x49.84 (mm) |
外形サイズ : |
| ●クラムシェルソケット採用 |
■PIC
16F874/877(L)専用
●クラムシェルソケット採用 |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
pcb21@korea.com
| SOP8ピン |
|
|
| 型番 : ROM-08SP-08DP-111 |
型番 : ROM-08SP-08DP-117 |
| 標準価格 : \7,000 |
標準価格 : \6,500 |
| デバイス側 : SOP8ピン(1.27mmピッチ) |
デバイス側 : SOP8ピン(1.27mmピッチ) |
| ボード側 : DIP8ピン(600mil幅) |
ボード側 : DIP8ピン(600mil幅) |
| 納期 : 5 days |
納期 : 5 days |
| 重量 : 5.1 g |
重量 : |
| 外形サイズ : 22.86x20.32x27.94 (mm) |
外形サイズ : |
| ■ PIC12C508A/509A 対応 |
■ PIC12C508A/509A/671/672（ＳＭ）対応 |
| SOP14ピン |
SOP16ピン |
|
 |
| 型番 : ROM-14DP-14SP-112 |
型番 : ROM-16SP-16DP |
| 標準価格 : \7,200 |
標準価格 : \13,000 |
| デバイス側 : SOP14ピン(1.27mmピッチ) |
デバイス側 : SOP16ピン(1.27mmピッチ) |
| ボード側 : DIP14ピン(600mil幅) |
ボード側 : DIP16ピン(300mil幅) |
| 納期 : 5 days |
納期 : 10 days |
| 重量 : 6.7 g |
重量 : 11.4 g |
| 外形サイズ : 20.32x22.86x28.6 (mm) |
外形サイズ : 30.5x20.32x30.04 (mm) |
| ■ PIC16C505 対応 |
|
| SOP18ピン |
SOP20ピン |
|
|
| 型番 : ROM-18SP-18DP-114 |
型番 : ROM-20SP-20DP-118 |
| 標準価格 : \8,200 |
標準価格 : \6,500 |
| デバイス側 : SOP18ピン(1.27mmピッチ) |
デバイス側 : SOP20ピン(1.27mmピッチ) |
| ボード側 : DIP18ピン(600mil幅) |
ボード側 : DIP20ピン(300mil幅) |
| 納期 : 5 days |
納期 : 5 days |
| 重量 : 12.1 g |
重量 : 8.4 g |
| 外形サイズ : 20.32x35.56x33.04 (mm) |
外形サイズ : 27.94x25.4x28.6(mm) |
| ■ PIC16F84A/F628 対応 |
■ PIC16C770/771 (SO) 対応 |
| SOP20ピン |
|
|
| 型番 : ROM-20SP065-20DP-113 |
型番 : ROM-20SP065-18DP-119 |
| 標準価格 : \8,000 |
標準価格 : \6,700 |
| デバイス側 : SOP20ピン(0.65mmピッチ) |
デバイス側 : SOP20ピン(0.65mmピッチ) |
| ボード側 : DIP20ピン(600mil幅) |
ボード側 : DIP18ピン(300mil幅) |
| 納期 : 5 days |
納期 : 5 days |
| 重量 : 7.3 g |
重量 : 6.4g |
| 外形サイズ : 27.94x20.32x28.74(mm) |
外形サイズ : 25.4x22.86x28.6 (mm) |
| ■ PIC16C770/771 (SS) 対応 |
■ PIC16F84A/F628
(SS) 対応 |
| SOP28ピン |
|
|
| 型番 : ROM-28SP-28DP-104 |
型番 : ROM-28SP065-28DP-120 |
| 標準価格 : \9,000 |
標準価格 : \ 13,000 |
| デバイス側 : SOP28ピン(0.55mmピッチ) |
デバイス側 : SOP28ピン(0.65mmピッチ) |
| ボード側 : DIP28ピン(600mil幅) |
ボード側 : DIP28ピン(300mil幅) |
| 納期 : 5 days |
納期 : 5 days |
| 重量 : 17.5 g |
重量 : |
| 外形サイズ : 44.45x20.32x32.08 (mm) |
外形サイズ : |
|
■ PIC16C55S/57S 対応 |
 |
 |
| 型番 : ROM-28SP-28DP-09 |
型番 : ROM-28SP-28DP-1006 |
| 標準価格 : \15,000 |
標準価格 : \8,500 |
| デバイス側 : SOP28ピン(1.27mmピッチ) |
デバイス側 : SOP28ピン(1.27mmピッチ) |
| ボード側 : DIP28ピン(600mil幅) |
ボード側 : DIP28ピン(600mil幅) |
| 納期 : 5 days |
納期 : 5 days |
| 重量 : 27.3 g |
重量 : 18.4 g |
| 外形サイズ : 43.18x37.0x34.99 (mm) |
外形サイズ : 40.2x20.32x28.28 (mm) |
 |
 |
| 型番 : ROM-28SP-28DP-1007 |
型番 : ROM-28SP-28DP-1008 |
| 標準価格 : \8,500 |
標準価格 : \8,500 |
| デバイス側 : SOP28ピン(1.27mmピッチ) |
デバイス側 : SOP28ピン(1.27mmピッチ) |
| ボード側 : DIP28ピン(600mil幅) |
ボード側 : DIP28ピン(600mil幅) |
| 納期 : 5 days |
納期 : 5 days |
| 重量 : 18.7 g |
重量 : 18.7 g |
| 外形サイズ : 40.2x20.32x28.28 (mm) |
外形サイズ : 40.2x20.32x28.28 (mm) |
 |
|
| 型番 : ROM-28SP-28DP-15 |
型番 : ROM-28SP-28DP-115 |
| 標準価格 : \15,000 |
標準価格 : \8,500 |
| デバイス側 : SOP28ピン(1.27mmピッチ) |
デバイス側 : SOP28ピン(1.27mmピッチ) |
| ボード側 : DIP28ピン(600mil幅) |
ボード側 : DIP28ピン(300mil幅) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 26 g |
重量 : 12.5 g |
| 外形サイズ : 43.18x37.0x34.49 (mm) |
外形サイズ : 30.48x38.1x28.6 (mm) |
|
■ PIC16F870/872/873/876 対応 |
| SOP32ピン |
 |
 |
| 型番 : ROM-32SP-32DP-105 |
型番 : ROM-32SP-32DP-108 |
| 標準価格 : \12,000 |
標準価格 : \12,000 |
| デバイス側 : SOP32ピン(0.5mmピッチ) |
デバイス側 : SOP32ピン(0.5mmピッチ) |
| ボード側 : DIP32ピン(600mil幅) |
ボード側 : DIP32ピン(600mil幅) |
| 納期 : 5 days |
納期 : 5 days |
| 重量 : 24 g |
重量 : 12.2 g |
| 外形サイズ : 50.8x20.32x31.08 (mm) |
外形サイズ : 20.32x45.72x28.84 (mm) |
 |
 |
| 型番 : ROM-32SP-32DP-101 |
型番 : ROM-32SP-32DP-102 |
| 標準価格 : \12,000 |
標準価格 : \9,000 |
| デバイス側 : SOP32ピン(1.27mmピッチ) |
デバイス側 : SOP32ピン(1.27mmピッチ) |
| ボード側 : DIP32ピン(600mil幅) |
ボード側 : DIP32ピン(600mil幅) |
| 納期 : 5 days |
納期 : 5 days |
| 重量 : 30.9 g |
重量 : 20.8 g |
| 外形サイズ : 44.45x27.94x34.45 (mm) |
外形サイズ : 52.0x20.32x31.35 (mm) |
|
SOP32ピン |
SOP40ピン |
 |
 |
| 型番 : ROM-32SP-32DP-127-06 |
型番 : ROM-40SP-40DP-107 |
| 標準価格 : \17,000 |
標準価格 : \12,000 |
| デバイス側 : SOP32ピン(1.27mmピッチ) |
デバイス側 : SOP40ピン(1.27mmピッチ) |
| ボード側 : DIP32ピン(600mil幅) |
ボード側 : DIP40ピン(600mil幅) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 32.2 g |
重量 : 25.4 g |
| 外形サイズ : 51.5x27.94x34.49 (mm) |
外形サイズ : 56.65x20.32x27.14 (mm) |
| SOP44ピン |
 |
|
| 型番 : ROM-44SP-40DP-110 |
型番 : ROM-44SP-40DP-502 |
| 標準価格 : \21,000 |
標準価格 : \21,000 |
| デバイス側 : SOP44ピン(1.27mmピッチ) |
デバイス側 : SOP44ピン(1.27mmピッチ) |
| ボード側 : DIP40ピン(600mil幅) |
ボード側 : DIP40ピン(600mil幅) |
| 納期 : 10 days |
納期 : 5 days |
| 重量 : 47.7 g |
重量 : 47.3 g |
| 外形サイズ : 35.56x54.61x37.48 (mm) |
外形サイズ : 35.56x53.34x37.48 (mm) |
■注意■ 対応ライター
システムジェネラル製
TURPRO-840 ,
TURPRO-1/FX |
■注意■ 対応ライター
安藤電気製
AF-9704 , 9705 ,
9706 |
| SOP44ピン |
SOP48ピン |
|
|
 |
| 型番 : ROM-44SP-40DP-504 |
型番 : ROM-48SP-40DP-109 |
| 標準価格 : \21,000 |
標準価格 : \17,000 |
| デバイス側 : SOP44ピン(1.27mmピッチ) |
デバイス側 : SOP48ピン(0.5mmピッチ) |
| ボード側 : DIP40ピン(600mil幅) |
ボード側 : DIP40ピン(600mil幅) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 47.8 g |
重量 : 15.8 g |
| 外形サイズ : 53.34x35.56x37.48 (mm) |
外形サイズ : 21.59x53.34x29.84 (mm) |
■注意■ 対応ライター
アバールデータ製
PKW-1100B-E(PECKER-11)+RX-6
システムROM
ver6.0以上 |
■注意■ 対応ライター
システムジェネラル製
TURPRO-840 ,
TURPRO-1/FX |
| SOP48ピン |
|
|
|
| 型番 : ROM-48SP-40DP-501 |
型番 : ROM-48SP-40DP-503 |
| 標準価格 : \17,000 |
標準価格 : \17,000 |
| デバイス側 : SOP48ピン(0.5mmピッチ) |
デバイス側 : SOP48ピン(0.5mmピッチ) |
| ボード側 : DIP40ピン(600mil幅) |
ボード側 : DIP40ピン(600mil幅) |
| 納期 : 5 days |
納期 : 10 days |
| 重量 : 15.1 g |
重量 : 15.6 g |
| 外形サイズ : 21.59x53.34x29.84 (mm) |
外形サイズ : 53.34x21.59x29.84 (mm) |
■注意■ 対応ライター
安藤電気製
AF-9704 , 9705 ,
9706 |
■注意■ 対応ライター
アバールデータ製
PKW-1100B-E(PECKER-11)+RX-6
システムROM
ver6.0以上 |
선하야토 IC아답터 & 소켓
| QFP44ピン For
PIC |
|
|
| 型番 : ROM-44QF08-40DP-201 |
型番 : ROM-44QF08-40DP-202 |
| 標準価格 : \ 23,000 |
標準価格 : \ 23,000 |
| デバイス側 : QFP44ピン(0.8mmピッチ) |
デバイス側 : QFP44ピン(0.8mmピッチ) |
| ボード側 : DIP40ピン(600mil幅) |
ボード側 : DIP40ピン(600mil幅) |
| 納期 : 5days |
納期 : 5days |
■PIC16F874/877 (PT)専用
他のマイコンには使用できません。 |
■PIC16F874/877
(PQ)専用
他のマイコンには使用できません。 |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
pcb21@korea.com
■注意■
「ラッピング式アダプタ」はデバイス部とボード部が結線されていません。
アダプター上にそれぞれ全てのピンを引き出していますので、ユーザーサイドで結線していただきます。 |
| LCC |
PLCC |
 |
 |
| 型番 : ROM-84LC-28DP |
型番 : ROM-84PL-28DP |
| 標準価格 : \15,000 |
標準価格 : \15,000 |
| デバイス側 : LCC84ピン |
デバイス側 : PLCC84ピン |
| ボード側 : DIP28ピン(600mil幅) |
ボード側 : DIP28ピン(600mil幅) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 43 g |
重量 : 41.8 g |
| 外形サイズ : 52.26x52.26x40.35 (mm) |
外形サイズ : 52.26x52.26x37.85 (mm) |
| QFP |
 |
 |
| 型番 : ROM-44QF-28DP |
型番 : ROM-64QF-28DP-08 |
| 標準価格 : \18,000 |
標準価格 : \24,000 |
| デバイス側 : QFP44ピン(0.8mmピッチ) |
デバイス側 : QFP64ピン(0.8mmピッチ) |
| ボード側 : DIP28ピン(600mil幅) |
ボード側 : DIP28ピン(600mil幅) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 42.5 g |
重量 : 69.7 g |
| 外形サイズ : 58.4x27.9x48.5 (mm) |
外形サイズ : 68.42x50.8x38.28 (mm) |
 |
 |
| 型番 : ROM-64QF-28DP-10 |
型番 : ROM-80QF-28DP-065 |
| 標準価格 : \20,000 |
標準価格 : \20,000 |
| デバイス側 : QFP64ピン(1.0mmピッチ) |
デバイス側 : QFP80ピン(0.65mmピッチ) |
| ボード側 : DIP28ピン(600mil幅) |
ボード側 : DIP28ピン(600mil幅) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 64.1 g |
重量 : 68 g |
| 外形サイズ : 68.42x50.8x38.28 (mm) |
外形サイズ : 68.42x50.8x38.28 (mm) |
 |
 |
| 型番 : ROM-80QF-28DP-08 |
型番 : ROM-100QF-28DP |
| 標準価格 : \20,000 |
標準価格 : \22,000 |
| デバイス側 : QFP80ピン(0.8mmピッチ) |
デバイス側 : QFP100ピン(0.65mmピッチ) |
| ボード側 : DIP28ピン(600mil幅) |
ボード側 : DIP28ピン(600mil幅) |
| 納期 : 10 days |
納期 : 45 days |
| 重量 : 67.1 g |
重量 : 70.6 g |
| 外形サイズ : 68.42x50.8x38.28 (mm) |
外形サイズ : 68.58x49.53x38.78 (mm) |
|
|
 |
| 型番 : ROM-100QF-32DP |
型番 : ROM-100SQF-28DP-05 |
| 標準価格 : \25,000 |
標準価格 : \26,000 |
| デバイス側 : QFP100ピン(0.65mmピッチ) |
デバイス側 : QFP100ピン(0.5mmピッチ) |
| ボード側 : DIP32ピン(600mil幅) |
ボード側 : DIP28ピン(600mil幅) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 72.2 g |
重量 : 78.5 g |
| 外形サイズ : 68.58x49.53x52.5 (mm) |
外形サイズ : 68.58x49.72x38.88 (mm) |
|
|
| 型番 : ROM-100SQF-32DP-05 |
| 標準価格 : \28,000 |
| デバイス側 : QFP100ピン(0.5mmピッチ) |
| ボード側 : DIP32ピン(600mil幅) |
| 納期 : 10 days |
| 重量 : 80.7 g |
| 外形サイズ : 68.58x49.72x52.6 (mm) |
| SDIP |
 |
 |
| 型番 : ROM-64TX-28DP |
型番 : ROM-64TX-28DP-SK |
| 標準価格 : \16,000 |
標準価格 : \32,000 |
| デバイス側 : SDIP64ピン |
デバイス側 : SDIP64ピン |
| ボード側 : DIP28ピン(600mil幅) |
ボード側 : DIP28ピン(600mil幅) |
| 納期 : 45 days |
納期 : 10 days |
| 重量 : 38.2 g |
重量 : 72 g |
| 外形サイズ : 30.48x83.8x35.15 (mm) |
外形サイズ : 30.48x83.8x44.35 (mm) |
 |
| 型番 : ROM-64SD-28DP |
| 標準価格 : \20,000 |
| デバイス側 : SDIP64ピン |
| ボード側 : DIP28ピン(600mil幅) |
| 納期 : 10 days |
| 重量 : 55.7 g |
| 外形サイズ : 27.94x83.82x32.08 (mm) |
선하야토 IC아답터 & 소켓
| 対応CPU : SH7021
(HD6477021TE) |
対応CPU :
SH7034(HD6477034F) |
|
|
| 型番 : ROM-100QF05-32DP-SH7021 |
型番 : ROM-112QF065-32DP-SH7034 |
| 標準価格 : \31,000 |
標準価格 : \28,000 |
| デバイス側 : QFP100ピン(0.5mmピッチ) |
デバイス側 : QFP112ピン(0.65mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 納期 : 10 days |
書込方法 : HN27C101相当 |
| 書込方法 : HN27C101相当 |
納期 : 10 days |
| 重量 : 56.3 g |
重量 : 51.6 g |
| 外形サイズ : 55.88x40.64x46.9 (mm) |
外形サイズ : 58.42x40.64x45.6 (mm) |
| 対応CPU : SH7034
(HD6477034TE) |
対応CPU : SH7042
(HD6477042F) |
|
|
| 型番 : ROM-120QF04-32DP-SH7034 |
型番 : ROM-112QF065-32DP-SH7042 |
| 標準価格 : \34,000 |
標準価格 : \27,000 |
| デバイス側 : QFP120ピン(0.4mmピッチ) |
デバイス側 : QFP112ピン(0.65mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : HN27C101相当 |
書込方法 : HN27C101相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 54.1 g |
重量 : 51.1 g |
| 外形サイズ : 58.42x40.64x46.4 (mm) |
外形サイズ : 58.42x40.64x45.6 (mm) |
| 対応CPU : SH7042
(HD6477042TE) |
対応CPU : SH7043
(HD6477043F) |
|
|
| 型番 : ROM-120QF04-32DP-SH7042 |
型番 : ROM-144QF05-32DP-SH7043 |
| 標準価格 : \33,000 |
標準価格 : \43,000 |
| デバイス側 : QFP120ピン(0.4mmピッチ) |
デバイス側 : QFP144ピン(0.5mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : HN27C101相当 |
書込方法 : HN27C101相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 54.3 g |
重量 : 71.3 g |
| 外形サイズ : 58.42x40.64x46.4 (mm) |
外形サイズ : 60.16x48.26x49.3 (mm) |
| 対応CPU : SH7044F
(HD64F7044F) |
対応CPU : SH7045F
(HD64F7045F) |
|
|
| 型番 : ROM-112QF065-32DP-SH7044 |
型番 : ROM-144QF05-32DP-SH7045 |
| 標準価格 : \32,000 |
標準価格 : \44,000 |
| デバイス側 : QFP112ピン(0.65mmピッチ) |
デバイス側 : QFP144ピン(0.5mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : アドバンテスト製 R4945Aをご使用下さい.他のライターには対応しておりません. |
書込方法 : アドバンテスト製 R4945Aをご使用下さい.他のライターには対応しておりません. |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 54.7 g |
重量 : 72.7 g |
| 外形サイズ : 60.96x48.26x45.6 (mm) |
外形サイズ : 62.7x48.26x49.3 (mm) |
■注意■
ライタは「アドバンテスト製"R4945A"」をご使用下さい。 |
■注意■
ライタは「アドバンテスト製"R4945A"」をご使用下さい。 |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
선하야토 IC아답터 & 소켓
pcb21@korea.com
| 富士通製マイコン用書き込みアダプター |
 |
■富士通株式会社製OTP/EPROMマイコンの専用アダプターです。
■対応CPU以外のOTP/EPROMマイコンの書き込みは出来ません。
■一部の製品は使用できるライターを限定しています。必ず、記載されているライターをご使用下さい。 |
| 使用限定ライター
一覧 |
|
No. |
ライターメーカー |
ライター型番 |
|
1 |
（株）アバールデータ |
●PKW-1100 Mk-II (ver5.34)+RX-1
●PKW-3100 (ver2.52)+ADAPTER-B Mk-II
(ver3.52)+SUB-B1 |
|
2 |
ミナトエレクトロニクス（株） |
●MODEL 1890A (ver2.2)+OU910 (ver4.1) |
|
3 |
ミナトエレクトロニクス（株） |
●MODEL 1890A+OU910 (ver4.32b) |
|
4 |
横河ディジタルコンピュータ（株） |
●AF-200 |
|
5 |
安藤電気（株） |
●AF9708 (ver1.60以上)
●AF9709 (ver1.60以上)
●AF9723 (ver1.5以上) |
|
6 |
安藤電気（株） |
●AF9708 (ver1.60以上)
●AF9709 (ver1.60以上) |
|
注）ミナトエレクトロニクス（株）製ROMライター MODEL
1890Aは2000年9月を持って製造を中止しております。 |
| 対応CPU :
MB89P131,MB89P133A |
対応CPU :
MB89133A,MB89P133A |
|
|
| 型番 : ROM-48QF2-28DP-8L |
型番 : ROM-48BGA-28DP-8L |
| 標準価格 : \23,000 |
標準価格 : \31,000 |
| デバイス側 : QFP48ピン(0.8mmピッチ) |
デバイス側 : BGA48ピン(0.8mmピッチ) |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 44.4 g |
重量 : 39 g |
| 外形サイズ : 66.0x55.8x47.7 (mm) |
外形サイズ : 40.64x53.34x46.0 (mm) |
| 対応CPU :
MB89P133A |
対応CPU : MB89P147 |
|
|
| 型番 : ROM-48SD-28DP-8L2 |
型番 : ROM-64QF-28DP-8L4 |
| 標準価格 : \16,000 |
標準価格 : \26,500 |
| デバイス側 : SDIP48ピン |
デバイス側 : QFP64ピン(1.0mmピッチ) |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 37.2 g |
重量 : 54.5 g |
| 外形サイズ : 58.42x40.64x45.4 (mm) |
外形サイズ : 62.6x47.6x49.7 (mm) |
| 対応CPU :
MB89P147,MB89W147 |
対応CPU :
MB89P155,MB89P155A,MB89P875 |
|
|
| 型番 : ROM-64SD-28DP-8L4 |
型番 : ROM-80SQF-28DP-8L |
| 標準価格 : \27,300 |
標準価格 : \29,000 |
| デバイス側 : SDIP64ピン |
デバイス側 : SQFP80ピン(0.5mmピッチ) |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 54.2 g |
重量 : 63.3 g |
| 外形サイズ : 74.7x40.7x50.8 (mm) |
外形サイズ : 63.0x55.4x49.2 (mm) |
| 対応CPU :
MB89P155,P155A |
対応CPU : MB89P173 |
|
|
| 型番 : ROM-80QF2-28DP-8L2 |
型番 : ROM-48QF-28DP-8L |
| 標準価格 : \25,500 |
標準価格 : \26,000 |
| デバイス側 : QFP80ピン(0.65mmピッチ) |
デバイス側 : QFP48ピン(0.8mmピッチ) |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 62.6 g |
重量 : 53.2 g |
| 外形サイズ : 63.1x55.4x50.0 (mm) |
外形サイズ : 55.88x66.04x50.7 (mm) |
| 対応CPU :
MB89P185 |
対応CPU : MB89P185 |
|
|
| 型番 : ROM-64QF-28DP-8L3 |
型番 : ROM-64QF2-28DP-8L2 |
| 標準価格 : \26,300 |
標準価格 : \26,100 |
| デバイス側 : QFP64ピン(1.0mmピッチ) |
デバイス側 : QFP64ピン(0.65mmピッチ) |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 55.1 g |
重量 : 41.6 g |
| 外形サイズ : 62.9x52.7x50.1 (mm) |
外形サイズ : 50.8x39.4x49.8 (mm) |
| 対応CPU :
MB89P195 |
対応CPU :
MB89P195,MB89P195A |
|
|
| 型番 : ROM-28DP-28DP-8L |
型番 : ROM-28SOP-28DP-8L |
| 標準価格 : \16,000 |
標準価格 : \18,000 |
| デバイス側 : DIP28ピン |
デバイス側 : SOP28ピン(1.27mmピッチ) |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 33.6 g |
重量 : 33.9 g |
| 外形サイズ : 58.4x35.5x49.1 (mm) |
外形サイズ : 44.3x32.9x45.7 (mm) |
 使用限定ライターNo.1、No.2 |
使用限定ライターNo.1、No.2 |
| 対応CPU :
MB89P538,MB89P698 |
対応CPU :
MB89P538,MB89P698 |
|
|
| 型番 : ROM-64QF2-32DP-8LA |
型番 : ROM-64QF-32DP-8LA2 |
| 標準価格 : \28,000 |
標準価格 : \30,000 |
| デバイス側 : QFP64ピン(0.65mmピッチ) |
デバイス側 : QFP64ピン(1.0mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1001相当 |
書込方法 : MBM27C1001A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 44.9 g |
重量 : 54.4 g |
| 外形サイズ : 60.8x38.1x49.4 (mm) |
外形サイズ : 60.9x48.13x48.5 (mm) |
| 対応CPU :
MB89P538,MB89P698 |
対応CPU : MB89P558 |
|
|
| 型番 : ROM-64SD-32DP-8LA2 |
型番 : ROM-100SQF-32DP-8LA2 |
| 標準価格 : \34,500 |
標準価格 : \38,000 |
| デバイス側 : SDIP64ピン |
デバイス側 : SQFP100ピン(0.5mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1001A相当 |
書込方法 : MBM27C1001A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 66.7 g |
重量 : 68 g |
| 外形サイズ : 81.1x48.3x54.7 (mm) |
外形サイズ : 66.0x50.8x50.1 (mm) |
| 対応CPU :
MB89P558 |
対応CPU : MB89P568 |
|
|
| 型番 : ROM-100TQF-32DP-8LA |
型番 : ROM-80QF-32DP-8LA2 |
| 標準価格 : \43,000 |
標準価格 : \29,600 |
| デバイス側 : TQFP100ピン(0.4mmピッチ) |
デバイス側 : QFP80ピン(0.8mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1001相当 |
書込方法 : MBM27C1001相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 48.7 g |
重量 : 55.9 g |
| 外形サイズ : 58.2x50.8x48.8 (mm) |
外形サイズ : 58.4x48.3x49.3 (mm) |
| 対応CPU :
MB89P568 |
|
| 型番 : ROM-80SQF-32DP-8LA |
| 標準価格 : \34,000 |
| デバイス側 : SQFP80ピン(0.5mmピッチ) |
| ボード側 : DIP32ピン |
| 書込方法 : MBM27C1001A相当 |
| 納期 : 10 days |
| 重量 : 61.2 g |
| 外形サイズ : 58.4x48.2x49.2 (mm) |
| 対応CPU :
MB89P579 |
対応CPU :
MB89P579 |
|
|
| 型番 : ROM2-100LQF-32DP-8LA |
型番 : ROM2-100TQF2-32DP-8LA |
| 標準価格 : \39,000 |
標準価格 : \43,000 |
| デバイス側 : QFP100ピン(0.5mmピッチ) |
デバイス側 : QFP100ピン(0.4mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1001A相当 |
書込方法 : MBM27C1001A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 68.5 g |
重量 : 50 g |
| 外形サイズ : 50.8x66.04x51.0 (mm) |
外形サイズ : 60.96x50.8x49.9 (mm) |
| 使用限定ライターNo.3、No.5 |
使用限定ライターNo.3、No.5 |
| 対応CPU :
MB89P585,89P595 |
対応CPU :
MB89P589A |
|
|
| 型番 : ROM2-64LQF-32DP-8LA |
型番 : ROM2-64QF2-32DP-8LA2 |
| 標準価格 : \30,000 |
標準価格 : \28,000 |
| デバイス側 : QFP64ピン(0.5mmピッチ) |
デバイス側 : QFP64ピン(0.65mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1001A相当 |
書込方法 : MBM27C1001A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 58.4 g |
重量 : 45.4 g |
| 外形サイズ : 60.96x48.26x50.5 (mm) |
外形サイズ : 60.96x38.1x50.9 (mm) |
| 使用限定ライターNo.3、No.5 |
使用限定ライターNo.3、No.5 |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다.(반도체, 전자부품 포함
공급)
선하야토 IC아답터 & 소켓 (IC ADAPTER & SOCKET :
SUNHAYATO社)
pcb21@korea.com
| 対応CPU :
MB89P131,MB89P133A |
対応CPU :
MB89133A,MB89P133A |
|
|
| 型番 : ROM-48QF2-28DP-8L |
型番 : ROM-48BGA-28DP-8L |
| 標準価格 : \23,000 |
標準価格 : \31,000 |
| デバイス側 : QFP48ピン(0.8mmピッチ) |
デバイス側 : BGA48ピン(0.8mmピッチ) |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 44.4 g |
重量 : 39 g |
| 外形サイズ : 66.0x55.8x47.7 (mm) |
外形サイズ : 40.64x53.34x46.0 (mm) |
| 対応CPU :
MB89P133A |
対応CPU : MB89P147 |
|
|
| 型番 : ROM-48SD-28DP-8L2 |
型番 : ROM-64QF-28DP-8L4 |
| 標準価格 : \16,000 |
標準価格 : \26,500 |
| デバイス側 : SDIP48ピン |
デバイス側 : QFP64ピン(1.0mmピッチ) |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 37.2 g |
重量 : 54.5 g |
| 外形サイズ : 58.42x40.64x45.4 (mm) |
外形サイズ : 62.6x47.6x49.7 (mm) |
| 対応CPU :
MB89P147,MB89W147 |
対応CPU :
MB89P155,MB89P155A,MB89P875 |
|
|
| 型番 : ROM-64SD-28DP-8L4 |
型番 : ROM-80SQF-28DP-8L |
| 標準価格 : \27,300 |
標準価格 : \29,000 |
| デバイス側 : SDIP64ピン |
デバイス側 : SQFP80ピン(0.5mmピッチ) |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 54.2 g |
重量 : 63.3 g |
| 外形サイズ : 74.7x40.7x50.8 (mm) |
外形サイズ : 63.0x55.4x49.2 (mm) |
| 対応CPU :
MB89P155,P155A |
対応CPU : MB89P173 |
|
|
| 型番 : ROM-80QF2-28DP-8L2 |
型番 : ROM-48QF-28DP-8L |
| 標準価格 : \25,500 |
標準価格 : \26,000 |
| デバイス側 : QFP80ピン(0.65mmピッチ) |
デバイス側 : QFP48ピン(0.8mmピッチ) |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 62.6 g |
重量 : 53.2 g |
| 外形サイズ : 63.1x55.4x50.0 (mm) |
外形サイズ : 55.88x66.04x50.7 (mm) |
| 対応CPU :
MB89P185 |
対応CPU : MB89P185 |
|
|
| 型番 : ROM-64QF-28DP-8L3 |
型番 : ROM-64QF2-28DP-8L2 |
| 標準価格 : \26,300 |
標準価格 : \26,100 |
| デバイス側 : QFP64ピン(1.0mmピッチ) |
デバイス側 : QFP64ピン(0.65mmピッチ) |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 55.1 g |
重量 : 41.6 g |
| 外形サイズ : 62.9x52.7x50.1 (mm) |
外形サイズ : 50.8x39.4x49.8 (mm) |
| 対応CPU :
MB89P195 |
対応CPU :
MB89P195,MB89P195A |
|
|
| 型番 : ROM-28DP-28DP-8L |
型番 : ROM-28SOP-28DP-8L |
| 標準価格 : \16,000 |
標準価格 : \18,000 |
| デバイス側 : DIP28ピン |
デバイス側 : SOP28ピン(1.27mmピッチ) |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 33.6 g |
重量 : 33.9 g |
| 外形サイズ : 58.4x35.5x49.1 (mm) |
外形サイズ : 44.3x32.9x45.7 (mm) |
| 使用限定ライターNo.1、No.2 |
使用限定ライターNo.1、No.2 |
| 対応CPU :
MB89P538,MB89P698 |
対応CPU :
MB89P538,MB89P698 |
|
|
| 型番 : ROM-64QF2-32DP-8LA |
型番 : ROM-64QF-32DP-8LA2 |
| 標準価格 : \28,000 |
標準価格 : \30,000 |
| デバイス側 : QFP64ピン(0.65mmピッチ) |
デバイス側 : QFP64ピン(1.0mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1001相当 |
書込方法 : MBM27C1001A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 44.9 g |
重量 : 54.4 g |
| 外形サイズ : 60.8x38.1x49.4 (mm) |
外形サイズ : 60.9x48.13x48.5 (mm) |
| 対応CPU :
MB89P538,MB89P698 |
対応CPU : MB89P558 |
|
|
| 型番 : ROM-64SD-32DP-8LA2 |
型番 : ROM-100SQF-32DP-8LA2 |
| 標準価格 : \34,500 |
標準価格 : \38,000 |
| デバイス側 : SDIP64ピン |
デバイス側 : SQFP100ピン(0.5mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1001A相当 |
書込方法 : MBM27C1001A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 66.7 g |
重量 : 68 g |
| 外形サイズ : 81.1x48.3x54.7 (mm) |
外形サイズ : 66.0x50.8x50.1 (mm) |
| 対応CPU :
MB89P558 |
対応CPU : MB89P568 |
|
|
| 型番 : ROM-100TQF-32DP-8LA |
型番 : ROM-80QF-32DP-8LA2 |
| 標準価格 : \43,000 |
標準価格 : \29,600 |
| デバイス側 : TQFP100ピン(0.4mmピッチ) |
デバイス側 : QFP80ピン(0.8mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1001相当 |
書込方法 : MBM27C1001相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 48.7 g |
重量 : 55.9 g |
| 外形サイズ : 58.2x50.8x48.8 (mm) |
外形サイズ : 58.4x48.3x49.3 (mm) |
| 対応CPU :
MB89P568 |
|
| 型番 : ROM-80SQF-32DP-8LA |
| 標準価格 : \34,000 |
| デバイス側 : SQFP80ピン(0.5mmピッチ) |
| ボード側 : DIP32ピン |
| 書込方法 : MBM27C1001A相当 |
| 納期 : 10 days |
| 重量 : 61.2 g |
| 外形サイズ : 58.4x48.2x49.2 (mm) |
| 対応CPU :
MB89P579 |
対応CPU :
MB89P579 |
|
|
| 型番 : ROM2-100LQF-32DP-8LA |
型番 : ROM2-100TQF2-32DP-8LA |
| 標準価格 : \39,000 |
標準価格 : \43,000 |
| デバイス側 : QFP100ピン(0.5mmピッチ) |
デバイス側 : QFP100ピン(0.4mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1001A相当 |
書込方法 : MBM27C1001A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 68.5 g |
重量 : 50 g |
| 外形サイズ : 50.8x66.04x51.0 (mm) |
外形サイズ : 60.96x50.8x49.9 (mm) |
| 使用限定ライターNo.3、No.5 |
使用限定ライターNo.3、No.5 |
| 対応CPU :
MB89P585,89P595 |
対応CPU :
MB89P589A |
|
|
| 型番 : ROM2-64LQF-32DP-8LA |
型番 : ROM2-64QF2-32DP-8LA2 |
| 標準価格 : \30,000 |
標準価格 : \28,000 |
| デバイス側 : QFP64ピン(0.5mmピッチ) |
デバイス側 : QFP64ピン(0.65mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1001A相当 |
書込方法 : MBM27C1001A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 58.4 g |
重量 : 45.4 g |
| 外形サイズ : 60.96x48.26x50.5 (mm) |
外形サイズ : 60.96x38.1x50.9 (mm) |
| 使用限定ライターNo.3、No.5 |
使用限定ライターNo.3、No.5 |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다.(반도체, 전자부품 포함
공급)
선하야토 IC아답터 & 소켓 (IC ADAPTER & SOCKET :
SUNHAYATO社)
pcb21@korea.com
| 対応CPU :
MB89P601 |
対応CPU : MB89P625 |
|
|
| 型番 : ROM-48SQF-28DP-8L |
型番 : ROM-64QF2-28DP-8L |
| 標準価格 : \26,000 |
標準価格 : \25,900 |
| デバイス側 : SQFP48ピン(0.5mmピッチ) |
デバイス側 : QFP64ピン(0.65mmピッチ) |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 55 g |
重量 : 49.2 g |
| 外形サイズ : 63.5x63.5x50.3 (mm) |
外形サイズ : 63.0x59.0x49.4 (mm) |
対応CPU :
MB89P625,MB89P627,
MB89P629,MB89P637,MB89P817 |
対応CPU :
MB89P625,MB89W625,
MB89P627,MB89W627,MB89P629,
MB89P637,MB89W637,MB89P665,
MB89P857,MB89W857 |
|
|
| 型番 : ROM-64QF-28DP-8L |
型番 : ROM-64SD-28DP-8L |
| 標準価格 : \22,000 |
標準価格 : \35,800 |
| デバイス側 : QFP64ピン(1.0mmピッチ) |
デバイス側 : SDIP64ピン |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 59.2 g |
重量 : 54.8 g |
| 外形サイズ : 68.58x68.58x50.25 (mm) |
外形サイズ : 73.6x53.4x50.8 (mm) |
対応CPU :
MB89W625,MB89W627,
MB89W637,MB89W655 |
|
| 型番 : ROM-64QF-28DP-8L5 |
| 標準価格 : \23,500 |
| デバイス側 : QFP64ピン(1.0mmピッチ) |
| ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
| 重量 : 53.2 g |
| 外形サイズ : 68.5x58.3x47.6 (mm) |
| 対応CPU :
MB89P647,MB89P677A |
対応CPU :
MB89P647,MB89P867,
MB89P677A |
|
|
| 型番 : ROM-80QF2-28DP-8L |
型番 : ROM-80QF-28DP-8L2 |
| 標準価格 : \25,300 |
標準価格 : \28,000 |
| デバイス側 : QFP80ピン(0.65mmピッチ) |
デバイス側 : QFP80ピン(0.8mmピッチ) |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 63.2 g |
重量 : 67.2 g |
| 外形サイズ : 63.0x55.3x49.4 (mm) |
外形サイズ : 62.2x55.8x47.9 (mm) |
| 対応CPU :
MB89P657A |
対応CPU :
MB89P657A |
|
|
| 型番 : ROM-100QF-28DP-8L2 |
型番 : ROM-100SQF-28DP-8L |
| 標準価格 : \32,000 |
標準価格 : \33,500 |
| デバイス側 : QFP100ピン(0.65mmピッチ) |
デバイス側 : SQFP100ピン(0.5mmピッチ) |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 69.1 g |
重量 : 66.6 g |
| 外形サイズ : 64.7x55.8x50.1 (mm) |
外形サイズ : 66.0x50.8x50.5 (mm) |
| 対応CPU :
MB89P689 |
対応CPU :
MB89P689,MB89P899 |
|
|
| 型番 : ROM-100SQF-32DP-8LA |
型番 : ROM-100QF-32DP-8LA |
| 標準価格 : \38,000 |
標準価格 : \26,000 |
| デバイス側 : SQFP100ピン(0.5mmピッチ) |
デバイス側 : QFP100ピン(0.65mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1001A相当 |
書込方法 : MBM27C1000相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 68 g |
重量 : 60.3 g |
| 外形サイズ : 66.0x50.8x50.5 (mm) |
外形サイズ : 68.6x50.8x49.9 (mm) |
| 対応CPU :
MB89P538,MB89P698 |
対応CPU :
MB89P538,MB89P698 |
|
|
| 型番 : ROM-64QF2-32DP-8LA |
型番 : ROM-64QF-32DP-8LA2 |
| 標準価格 : \28,000 |
標準価格 : \30,000 |
| デバイス側 : QFP64ピン(0.65mmピッチ) |
デバイス側 : QFP64ピン(1.0mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1001相当 |
書込方法 : MBM27C1001A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 44.9 g |
重量 : 54.4 g |
| 外形サイズ : 60.8x38.1x49.4 (mm) |
外形サイズ : 60.9x48.13x48.5 (mm) |
| 対応CPU :
MB89P538,MB89P698 |
対応CPU :
MB89P698B |
|
|
| 型番 : ROM-64SD-32DP-8LA2 |
型番 : ROM2-64SD-32DP-8LA |
| 標準価格 : \34,500 |
標準価格 : \35,000 |
| デバイス側 : SDIP64ピン |
デバイス側 : SDIP64ピン |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1001A相当 |
書込方法 : MBM27C1001A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 66.7 g |
重量 : 67.7 g |
| 外形サイズ : 81.1x48.3x54.7 (mm) |
外形サイズ : 81.28x48.26x43.5 (mm) |
|
使用限定ライターNo.3、No.5 |
| 対応CPU :
MB89P698B |
対応CPU :
MB89P698B |
|
|
| 型番 : ROM2-64QF-32DP-8LA |
型番 : ROM2-64QF2-32DP-8LA |
| 標準価格 : \30,500 |
標準価格 : \28,500 |
| デバイス側 : QFP64ピン(1.0mmピッチ) |
デバイス側 : QFP64ピン(0.65mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1001A相当 |
書込方法 : MBM27C1001A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 55.2 g |
重量 : 45.5 g |
| 外形サイズ : 60.96x48.26x49.9 (mm) |
外形サイズ : 60.96x38.1x50.9 (mm) |
| 使用限定ライターNo.3、No.5 |
使用限定ライターNo.3、No.5 |
| 対応CPU :
MB89P808 |
対応CPU : MB89P808 |
|
|
| 型番 : ROM-100QF-32DP-8LA2 |
型番 : ROM-100SQF-32DP-8LA3 |
| 標準価格 : \27,000 |
標準価格 : \38,000 |
| デバイス側 : QFP100ピン(0.65mmピッチ) |
デバイス側 : QFP100ピン(0.5mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1001A相当 |
書込方法 : MBM27C1001相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 60.4 g |
重量 : 68.5 g |
| 外形サイズ : 63.5x58.42x49.3 (mm) |
外形サイズ : 58.42x58.42x51.0 (mm) |
| 対応CPU :
MB89P825 |
対応CPU : MB89P837 |
|
|
| 型番 : ROM-80QF2-28DP-8L3 |
型番 : ROM-64QF-28DP-8L6 |
| 標準価格 : \25,800 |
標準価格 : \22,000 |
| デバイス側 : QFP80ピン(0.65mmピッチ) |
デバイス側 : QFP64ピン(1.0mmピッチ) |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 63.4 g |
重量 : 55.9 g |
| 外形サイズ : 62.9x55.2x48.8 (mm) |
外形サイズ : 63.5x50.8x50.1 (mm) |
| 対応CPU :
MB89P837 |
対応CPU : MB89P875 |
|
|
| 型番 : ROM-64SD-28DP-8L3 |
型番 : ROM-80QF-28DP-8L3 |
| 標準価格 : \27,200 |
標準価格 : \28,000 |
| デバイス側 : SDIP64ピン |
デバイス側 : QFP80ピン(0.8mmピッチ) |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 54.8 g |
重量 : 66.4 g |
| 外形サイズ : 74.8x44.2x50.6 (mm) |
外形サイズ : 63.0x55.4x50.3 (mm) |
| 対応CPU :
MB89P888 |
対応CPU : MB89P888 |
|
|
| 型番 : ROM-64QF-32DP-8LA |
型番 : ROM-64SD-32DP-8LA |
| 標準価格 : \30,000 |
標準価格 : \33,500 |
| デバイス側 : QFP64ピン(1.0mmピッチ) |
デバイス側 : SDIP64ピン |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1000相当 |
書込方法 : MBM27C1000相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 54.1 g |
重量 : 65.7 g |
| 外形サイズ : 63.5x50.8x50.1 (mm) |
外形サイズ : 76.3x50.8x55.3 (mm) |
선하야토 IC아답터 & 소켓 (IC ADAPTER & SOCKET :
SUNHAYATO社)
pcb21@korea.com
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다.(반도체, 전자부품 포함
공급)
| 対応CPU :
MB89P915 |
対応CPU : MB89P915 |
|
|
| 型番 : ROM-48QF-28DP-8L2 |
型番 : ROM-48SD-28DP-8L |
| 標準価格 : \26,000 |
標準価格 : \16,000 |
| デバイス側 : QFP48ピン(0.8mmピッチ) |
デバイス側 : SDIP48ピン |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 48.5 g |
重量 : 44.6 g |
| 外形サイズ : 55.88x48.2x48.25 (mm) |
外形サイズ : 63.5x50.8x45.0 (mm) |
|
使用限定ライターNo.1、No.2 |
| 対応CPU :
MB89P928 |
対応CPU : MB89P928 |
|
|
| 型番 : ROM-80QF-32DP-8LA |
型番 : ROM-80QF2-32DP-8LA |
| 標準価格 : \27,000 |
標準価格 : \31,000 |
| デバイス側 : QFP80ピン(0.8mmピッチ) |
デバイス側 : QFP80ピン(0.65mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1001A相当 |
書込方法 : MBM27C1001A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 58.2 g |
重量 : 61.4 g |
| 外形サイズ : 50.8x63.5x53.65 (mm) |
外形サイズ : 63.5x50.8x49.0 (mm) |
| 対応CPU :
MB89P935A |
対応CPU : MB89P945 |
|
|
| 型番 : ROM3-FPT30M02-8L |
型番 : ROM-48QF-28DP-8L3 |
| 標準価格 : \30,000 |
標準価格 : \26,000 |
| デバイス側 : SOP30ピン(0.65mmピッチ) |
デバイス側 : QFP48ピン(0.8mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP28ピン |
| 書込方法 : シリアル書き込みのみに対応 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 57.6 g |
重量 : 50.7 g |
| 外形サイズ : 71.12x82.49x26.6 (mm) |
外形サイズ : 53.34x48.26x51.05 (mm) |
| 使用限定ライターNo.4 |
|
| 対応CPU :
MB89P955 |
対応CPU : MB89P965 |
|
|
| 型番 : ROM-64QF2-28DP-8L3 |
型番 : ROM-48QF-28DP-8L4 |
| 標準価格 : \26,000 |
標準価格 : \27,000 |
| デバイス側 : QFP64ピン(0.65mmピッチ) |
デバイス側 : QFP48ピン(0.8mmピッチ) |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 43.2 g |
重量 : 50.7 g |
| 外形サイズ : 40.64x55.88x51.25 (mm) |
外形サイズ : 53.34x48.26x51.05 (mm) |
| 対応CPU :
MB89P965 |
対応CPU : MB89P965 |
|
|
| 型番 : ROM-48QF2-28DP-8L2 |
型番 : ROM-64SQF-28DP-8L2 |
| 標準価格 : \27,000 |
標準価格 : \30,000 |
| デバイス側 : QFP48ピン(0.8mmピッチ) |
デバイス側 : SQFP64ピン(0.5mmピッチ) |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 35.7 g |
重量 : 55.5 g |
| 外形サイズ : 48.1x38.1x46.7 (mm) |
外形サイズ : 53.3x48.2x50.3 (mm) |
| 対応CPU :
MB89P965A |
対応CPU :
MB89P965A |
|
|
| 型番 : ROM2-48LQF-32DP-8LA |
型番 : ROM2-48QF-32DP-8LA |
| 標準価格 : \26,000 |
標準価格 : \28,000 |
| デバイス側 : QFP48ピン(0.5mmピッチ) |
デバイス側 : QFP48ピン(0.8mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1001A相当 |
書込方法 : MBM27C1001A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 51.6 g |
重量 : 50.8 g |
| 外形サイズ : 53.34x48.26x50.5 (mm) |
外形サイズ : 53.34x48.26x50.7 (mm) |
| 使用限定ライターNo.3、No.5 |
使用限定ライターNo.3、No.5 |
| 対応CPU :
MB89P965A |
対応CPU :
MB89F969A |
|
|
| 型番 : ROM2-48QF2-32DP-8LA |
型番 : FLASH-64QF2-32DP-8LF |
| 標準価格 : \26,000 |
標準価格 : \28,500 |
| デバイス側 : QFP48ピン(0.8mmピッチ) |
デバイス側 : QFP64ピン(0.65mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1001A相当 |
書込方法 : MBM27C1001A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 41.8 g |
重量 : 46.8 g |
| 外形サイズ : 53.34x48.26x47.6 (mm) |
外形サイズ : 60.96x38.1x50.9 (mm) |
| 使用限定ライターNo.3、No.5 |
使用限定ライターNo.3、No.6 |
| 対応CPU :
MB89P979 |
対応CPU : MB89P985 |
|
|
| 型番 : ROM-80SQF-32DP-8LA2 |
型番 : ROM-64QF2-28DP-8L4 |
| 標準価格 : \34,000 |
標準価格 : \27,000 |
| デバイス側 : SQFP80ピン(0.5mmピッチ) |
デバイス側 : QFP64ピン(0.65mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C1001A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 62.1 g |
重量 : 43.4 g |
| 外形サイズ : 60.96x48.26x50.1 (mm) |
外形サイズ : 60.96x38.1x50.9 (mm) |
| 対応CPU : MB89P985 |
|
| 型番 : ROM-64SQF-28DP-8L3 |
| 標準価格 : \32,000 |
| デバイス側 : QFP64ピン(0.5mmピッチ) |
| ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
| 重量 : 57.2 g |
| 外形サイズ : 48.26x55.88x50.5 (mm) |
pcb21@korea.com
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
| 対応CPU :
MB90P002 |
対応CPU :
MB90P214,MB90W214 |
|
|
| 型番 : ROM-100SQF-32DP-16F |
型番 : ROM-80QF-32DP-16F |
| 標準価格 : \38,000 |
標準価格 : \29,000 |
| デバイス側 : SQFP100ピン(0.5mmピッチ) |
デバイス側 : QFP80ピン(0.8mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1000相当 |
書込方法 : MBM27C1000相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 67.4 g |
重量 : 65.3 g |
| 外形サイズ : 50.8x67.37x50.85 (mm) |
外形サイズ : 67.3x50.8x49.8 (mm) |
| 対応CPU :
MB90P224,MB90W224,MB90P263,MB90W263,MB90P298 |
対応CPU :
MB90P224,MB90W224,MB90P263,MB90W263,MB90P298 |
| 型番 : ROM-120QF-32DP-16F |
型番 : ROM-120QF/CAR-32DP-16F |
|
|
| 標準価格 : \39,000 |
標準価格 : \29,000 |
| デバイス側 : QFP120ピン(0.8mmピッチ) |
デバイス側 : QFP120ピン(0.65mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1000相当 |
書込方法 : MBM27C1000相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 100.3 g |
重量 : 90.6 g |
| 外形サイズ : 58.42x87.63x50.25 (mm) |
外形サイズ : 60.96x87.63x51.25 (mm) |
| 対応CPU :
MB90P233,MB90W233 |
対応CPU :
MB90P233,MB90W233 |
|
|
| 型番 : ROM-100QF-32DP-FMC16F |
型番 : ROM-100SQF-32DP-FMC16F |
| 標準価格 : \26,000 |
標準価格 : \28,000 |
| デバイス側 : QFP100ピン(0.65mmピッチ) |
デバイス側 : SQFP100ピン(0.5mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1000相当 |
書込方法 : MBM27C1000相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 58.7 g |
重量 : 60.5 g |
| 外形サイズ : 50.8x66.08x50.25 (mm) |
外形サイズ : 50.8x66.04x53.3 (mm) |
| 対応CPU :
MB90P623,MB90P634,MB90P653,MB90P678 |
対応CPU :
MB90P634,MB90P653,MB90P678 |
|
|
| 型番 : ROM-100SQF-32DP-16L |
型番 : ROM-100QF-32DP-16L |
| 標準価格 : \37,500 |
標準価格 : \38,000 |
| デバイス側 : SQFP100ピン(0.5mmピッチ) |
デバイス側 : QFP100ピン(0.65mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1000相当 |
書込方法 : MBM27C1000相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 67.8 g |
重量 : 67.3 g |
| 外形サイズ : 50.8x66.04x50.85 (mm) |
外形サイズ : 50.8x66.04x50.35 (mm) |
| 対応CPU :
MB90P663A |
対応CPU :
MB90P663A |
|
|
| 型番 : ROM-64QF-32DP-16L |
型番 : ROM-64SD-32DP-16L |
| 標準価格 : \28,000 |
標準価格 : \31,000 |
| デバイス側 : QFP64ピン(0.65mmピッチ) |
デバイス側 : SDIP64ピン |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1000相当 |
書込方法 : MBM27C1000相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 43.4 g |
重量 : 65.6 g |
| 外形サイズ : 38.1x55.88x51.25 (mm) |
外形サイズ : 44.45x81.28x43.85 (mm) |
| 対応CPU :
MB90P673 |
対応CPU : MB90P673 |
|
|
| 型番 : ROM-80QF-32DP-16L |
型番 : ROM-80SQF-32DP-16L |
| 標準価格 : \29,600 |
標準価格 : \32,000 |
| デバイス側 : QFP80ピン(0.8mmピッチ) |
デバイス側 : SQFP80ピン(0.5mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1000相当 |
書込方法 : MBM27C1000相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 65.8 g |
重量 : 62.4 g |
| 外形サイズ : 50.8x63.5x50.35 (mm) |
外形サイズ : 50.8x60.96x50.85 (mm) |
| 対応CPU :
MB90P736,MB90W736 |
対応CPU :
MB90P745,MB90W745 |
|
|
| 型番 : ROM-80QFB-28DP-16F |
型番 : ROM-80QFA-28DP-16F |
| 標準価格 : \36,000 |
標準価格 : \36,000 |
| デバイス側 : QFP80ピン(0.65mmピッチ) |
デバイス側 : QFP80ピン(0.8mmピッチ) |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 56.9 g |
重量 : 53.4 g |
| 外形サイズ : 60.9x50.8x49.5 (mm) |
外形サイズ : 58.3x53.2x47.2 (mm) |
対応CPU :
MB90P755,MB90P755H,
MB90W755,MB90W755H,MB90P767H,MB90W767H |
対応CPU :
MB90P755,MB90P755H,
MB90W755,MB90W755H,
MB90P767H,MB90W767H |
|
|
| 型番 : ROM-100QF-28DP-16F |
型番 : ROM-100SQF-28DP-16F |
| 標準価格 : \39,100 |
標準価格 : \37,000 |
| デバイス側 : QFP100ピン(0.65mmピッチ) |
デバイス側 : SQFP100ピン(0.5mmピッチ) |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 56.1 g |
重量 : 67.1 g |
| 外形サイズ : 55.88x60.96x48.25 (mm) |
外形サイズ : 53.34x68.58x50.85 (mm) |
| 対応CPU :
MB94P147 |
対応CPU :
MB94P147,MB94W147 |
|
|
| 型番 : ROM-64QF-28DP-8L2 |
型番 : ROM-64SD-28DP-8L2 |
| 標準価格 : \26,000 |
標準価格 : \27,000 |
| デバイス側 : QFP64ピン(1.0mmピッチ) |
デバイス側 : SDIP64ピン |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 56 g |
重量 : 54.3 g |
| 外形サイズ : 55.88x62.23x50.25 (mm) |
外形サイズ : 74.5x44.1x50.6 (mm) |
| 対応CPU : MB94P918 |
|
| 型番 : ROM-100QF-32DP-FSP |
| 標準価格 : \37,000 |
| デバイス側 : QFP100ピン(0.65mmピッチ) |
| ボード側 : DIP32ピン |
| 書込方法 : MBM27C4001A相当 |
| 納期 : 10 days |
| 重量 : 59.5 g |
| 外形サイズ : 45.72x48.26x50.35 (mm) |
| 対応CPU :
QCM8LH用CPU |
対応CPU :
QCM8LH用CPU |
|
|
| 型番 : ROM-144QF/CAR-32DP-QCM8LH |
型番 : ROM-80QF-32DP-QCM8LH |
| 標準価格 : \32,000 |
標準価格 : \30,000 |
| デバイス側 : SQFP144ピン(0.5mmピッチ) |
デバイス側 : QFP80ピン(0.8mmピッチ) |
| ボード側 : DIP32ピン |
ボード側 : DIP32ピン |
| 書込方法 : MBM27C1000相当 |
書込方法 : MBM27C1000A相当 |
| 納期 : 45 days |
納期 : 45 days |
| 重量 : 94.4 g |
重量 : 57.7 g |
| 外形サイズ : 78.7x71.1x50.3 (mm) |
外形サイズ : 69.6x53.2x49.6 (mm) |
| 対応CPU :
QCM8L用CPU |
対応CPU :
QCM8S用CPU |
|
|
| 型番 : ROM-80QF-28DP-QCM8L |
型番 : ROM-100SQF-28DP-QCM8S |
| 標準価格 : \28,500 |
標準価格 : \34,000 |
| デバイス側 : QFP80ピン(0.8mmピッチ) |
デバイス側 : SQFP100ピン(0.5mmピッチ) |
| ボード側 : DIP28ピン |
ボード側 : DIP28ピン |
| 書込方法 : MBM27C256A相当 |
書込方法 : MBM27C256A相当 |
| 納期 : 45 days |
納期 : 45 days |
| 重量 : 67.5 g |
重量 : 67.6 g |
| 外形サイズ : 63.0x51.6x49.89 (mm) |
外形サイズ : 63.5x50.8x50.6 (mm) |
| MBM27C64-30CMV |
MBM27C256A/512 |
|
|
| 型番 : ROM-32LC-28DP-S |
型番 : ROM-32LC-28DP-701 |
| 標準価格 : \15,000 |
標準価格 : \16,000 |
| デバイス側 : LCC32ピン(10.67x10.67mm) |
デバイス側 : LCC32ピン(11.43x13.97mm) |
| ボード側 : DIP28ピン(600mil幅) |
ボード側 : DIP28ピン(600mil幅) |
| 納期 : 10 days |
納期 : 5 days |
| 重量 : 15.9 g |
重量 : 23.6 g |
| 外形サイズ : 37.9x27.9x22.2 (mm) |
外形サイズ : 40.55x37.6x32.5 (mm) |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
pcb21@korea.com
| ソニー製マイコン用書き込みアダプター |
|
|
■ソニー株式会社製OTP/EPROMマイコンの専用アダプターです。
■対応CPU以外のOTP/EPROMマイコンの書き込みは出来ません。
■これらのアダプターはマイコンを搭載する上部とライターに接続する下部（DWNアダプター）とを別々に販売しております。
書き込み作業を行う際は、必ず上部・下部を組み合わせてご使用下さい。
また、下部（DWNアダプター）は使用する上部により組み合わせが異なります。必ず、掲載されている下部（DWNアダプター）をご使用下さい。 |
|
|
| 型番 : SEK-28DP-DWN |
型番 : SEK-32DP-DWN2 |
| 標準価格 : \6,900 |
標準価格 : \7,500 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 14.7 g |
重量 : 19.2 g |
| 外形サイズ : 43.18x53.34x24.4 (mm) |
外形サイズ : 53.34x53.34x24.4 (mm) |
|
|
| 型番 : SEK-40DP-DWN |
型番 : SEK-42DP-DWN |
| 標準価格 : \7,700 |
標準価格 : \8,300 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 21.9 g |
重量 : 23.9 g |
| 外形サイズ : 53.34x58.42x25.8 (mm) |
外形サイズ : 53.34x60.96x25.8 (mm) |
対応CPU :
CXP27C700K-120,
V700K-60,C702K-120,V702K-60 |
対応CPU :
CXP27V256K-60 |
|
|
| 型番 : SEK27C700-32D |
型番 : SEK27V256-28D |
| 標準価格 : \14,000 |
標準価格 : \13,500 |
| EPROM : LCC32ピン |
EPROM : LCC32ピン |
ライター側 : DIP32ピン
（DWNアダプターは必要有りません） |
ボード側 : DIP28ピン
（DWNアダプターは必要有りません） |
| 書込方法 : i27C010相当 |
書込方法 : 27C256相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 31.6 g |
重量 : 31.6 g |
| 外形サイズ : 57.7x43.18x38.28 (mm) |
外形サイズ : 57.7x43.18x38.28 (mm) |
| 対応CPU :
CXP27V512K/1000K-60 |
対応CPU :
CXP7400P10 |
|
|
| 型番 : SEK27V1000-32D |
型番 : SEK7400P10-100L |
| 標準価格 : \14,000 |
標準価格 : \23,700 |
| EPROM : LCC32ピン |
OTP / FLASH : LQFP100ピン(0.5mmピッチ) |
ボード側 : DIP32ピン
（DWNアダプターは必要有りません） |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : 27C1000相当 |
書込方法 : i27C010相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 31.6 g |
重量 : 46.2 g |
| 外形サイズ : 57.7x43.18x38.28 (mm) |
外形サイズ : 53.34x53.34x26.6 (mm) |
| 対応CPU :
CXP7400P10 |
対応CPU :
CXP750000 |
|
|
| 型番 : SEK7400P10-100Q |
型番 : SEK750000-64Q |
| 標準価格 : \27,300 |
標準価格 : \24,000 |
| OTP / FLASH : QFP100ピン(0.65mmピッチ) |
OTP / FLASH : QFP64ピン(1.0mmピッチ) |
| 適合DWNアダプター : SEK-32DP-DWN2 |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : i27C010相当 |
書込方法 : i27C020相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 52.6 g |
重量 : 42.8 g |
| 外形サイズ : 53.34x53.34x27.6 (mm) |
外形サイズ : 53.34x53.34x27.5 (mm) |
| 対応CPU :
CXP7500P10 |
対応CPU :
CXP7500P10 |
|
|
| 型番 : SEK7500P10-64Q |
型番 : SEK7500P10-64S |
| 標準価格 : \24,000 |
標準価格 : \25,500 |
| OTP / FLASH : QFP64ピン(1.0mmピッチ) |
OTP / FLASH : SDIP64ピン |
| 適合DWNアダプター : SEK-32DP-DWN2 |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : i27C020相当 |
書込方法 : i27C020相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 38.2 g |
重量 : 50 g |
| 外形サイズ : 53.34x53.34x27.5 (mm) |
外形サイズ : 53.34x74.93x19.6 (mm) |
| 対応CPU :
CXP7500P11 |
対応CPU :
CXP807P40 |
|
|
| 型番 : SEK7500P11-52S |
型番 : SEK807P40-100L |
| 標準価格 : \17,000 |
標準価格 : \23,700 |
| OTP / FLASH : SDIP52ピン |
OTP / FLASH : LQFP100ピン(0.5mmピッチ) |
| 適合DWNアダプター : SEK-32DP-DWN2 |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : i27C020相当 |
書込方法 : 27C1000相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 31 g |
重量 : 46.3 g |
| 外形サイズ : 53.34x60.96x22.5 (mm) |
外形サイズ : 53.34x53.34x26.6 (mm) |
| 対応CPU :
CXP807P40 |
対応CPU :
CXP811P24 |
|
|
| 型番 : SEK807P40-100Q |
型番 : SEK811P24-64L |
| 標準価格 : \27,300 |
標準価格 : \20,000 |
| OTP / FLASH : QFP100ピン(0.65mmピッチ) |
OTP / FLASH : LQFP64ピン(0.5mmピッチ) |
| 適合DWNアダプター : SEK-32DP-DWN2 |
適合DWNアダプター : SEK-28DP-DWN |
| 書込方法 : 27C1000相当 |
書込方法 : 27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 53.6 g |
重量 : 38.2 g |
| 外形サイズ : 53.34x53.34x27.6 (mm) |
外形サイズ : 50.8x53.34x26.6 (mm) |
| 対応CPU :
CXP811P24 |
対応CPU :
CXP820P60 |
|
|
| 型番 : SEK811P24-64Q |
型番 : SEK820P60-100Q |
| 標準価格 : \24,000 |
標準価格 : \27,300 |
| OTP / FLASH : QFP64ピン(1.0mmピッチ) |
OTP / FLASH : QFP100ピン(0.65mmピッチ) |
| 適合DWNアダプター : SEK-28DP-DWN |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : 27C256A相当 |
書込方法 : i27C010相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 38.5 g |
重量 : 52.6 g |
| 外形サイズ : 53.34x53.34x27.5 (mm) |
外形サイズ : 53.34x53.34x27.6 (mm) |
| 対応CPU :
CXP822P24 |
対応CPU :
CXP825P40 |
|
|
| 型番 : SEK822P24-100Q |
型番 : SEK825P40-80Q |
| 標準価格 : \27,300 |
標準価格 : \26,000 |
| OTP / FLASH : QFP100ピン(0.65mmピッチ) |
OTP / FLASH : QFP80ピン(0.8mmピッチ) |
| 適合DWNアダプター : SEK-28DP-DWN |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : 27C256A相当 |
書込方法 : 27C1000相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 53.3 g |
重量 : 38.9 g |
| 外形サイズ : 53.34x53.34x27.6 (mm) |
外形サイズ : 53.34x53.34x27.5 (mm) |
| 対応CPU :
CXP826P16 |
対応CPU :
CXP827P16 |
|
|
| 型番 : SEK826P16-80Q |
型番 : SEK827P16-64S |
| 標準価格 : \26,000 |
標準価格 : \25,500 |
| OTP / FLASH : QFP80ピン(0.8mmピッチ) |
OTP / FLASH : DIP64ピン |
| 適合DWNアダプター : SEK-28DP-DWN |
適合DWNアダプター : SEK-28DP-DWN |
| 書込方法 : 27C256A相当 |
書込方法 : 27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 38.1 g |
重量 : 48.7 g |
| 外形サイズ : 53.34x53.34x27.5 (mm) |
外形サイズ : 53.34x74.93x18.5 (mm) |
| 対応CPU :
CXP828P40 |
対応CPU :
CXP829P60 |
|
|
| 型番 : SEK828P40-100Q |
型番 : SEK829P60-80Q |
| 標準価格 : \27,300 |
標準価格 : \26,000 |
| OTP / FLASH : QFP100ピン(0.65mmピッチ) |
OTP / FLASH : QFP80ピン(0.8mmピッチ) |
| 適合DWNアダプター : SEK-32DP-DWN2 |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : 27C1000相当 |
書込方法 : 27C1000相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 53.6 g |
重量 : 38.4 g |
| 外形サイズ : 53.34x53.34x27.6 (mm) |
外形サイズ : 53.34x53.34x27.5 (mm) |
| 対応CPU :
CXP832P40A |
対応CPU :
CXP832P40A |
|
|
| 型番 : SEK832P40A-100L |
型番 : SEK832P40A-100Q |
| 標準価格 : \23,700 |
標準価格 : \27,300 |
| OTP / FLASH : LQFP100ピン(0.5mmピッチ) |
OTP / FLASH : QFP100ピン(0.65mmピッチ) |
| 適合DWNアダプター : SEK-32DP-DWN2 |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : 27C1000相当 |
書込方法 : 27C1000相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 46.1 g |
重量 : 53.7 g |
| 外形サイズ : 53.34x53.34x26.6 (mm) |
外形サイズ : 53.34x53.34x27.6 (mm) |
| 対応CPU :
CXP834P16 |
対応CPU :
CXP834P16R |
|
|
| 型番 : SEK834P16-80Q |
型番 : SEK834P16-80L |
| 標準価格 : \26,000 |
標準価格 : \25,000 |
| OTP / FLASH : QFP80ピン(0.8mmピッチ) |
OTP / FLASH : LQFP80ピン(0.5mmピッチ) |
| 適合DWNアダプター : SEK-28DP-DWN |
適合DWNアダプター : SEK-28DP-DWN |
| 書込方法 : 27C256A相当 |
書込方法 : 27C256A相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 37.8 g |
重量 : 42.7 g |
| 外形サイズ : 50.8x53.34x27.5 (mm) |
外形サイズ : 50.8x53.34x26.9 (mm) |
| 対応CPU :
CXP834P17 |
対応CPU :
CXP836P60 |
|
|
| 型番 : SEK834P17-80Q |
型番 : SEK836P60-80L |
| 標準価格 : \23,000 |
標準価格 : \26,000 |
| OTP / FLASH : QFP80ピン(0.65mmピッチ) |
OTP / FLASH : LQFP80ピン(0.5mmピッチ) |
| 適合DWNアダプター : SEK-28DP-DWN |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : 27C256A相当 |
書込方法 : i27C010相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 46.6 g |
重量 : 42.8 g |
| 外形サイズ : 53.34x53.34x26.0 (mm) |
外形サイズ : 50.8x53.34x26.9 (mm) |
| 対応CPU :
CXP836P60 |
対応CPU :
CXP836P61 |
|
|
| 型番 : SEK836P60-80Q |
型番 : SEK836P61-80Q |
| 標準価格 : \26,000 |
標準価格 : \23,000 |
| OTP / FLASH : QFP80ピン(0.8mmピッチ) |
OTP / FLASH : QFP80ピン(0.65mmピッチ) |
| 適合DWNアダプター : SEK-32DP-DWN2 |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : i27C010相当 |
書込方法 : i27C010相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 38.5 g |
重量 : 47 g |
| 外形サイズ : 53.34x53.34x26.0 (mm) |
外形サイズ : 53.34x53.34x26.0 (mm) |
| 対応CPU :
CXP841P24 |
対応CPU :
CXP843P40 |
|
|
| 型番 : SEK841P24-80Q |
型番 : SEK843P40-80Q |
| 標準価格 : \26,000 |
標準価格 : \26,000 |
| OTP / FLASH : QFP80ピン(0.8mmピッチ) |
OTP / FLASH : QFP80ピン(0.8mmピッチ) |
| 適合DWNアダプター : SEK-28DP-DWN |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : 27C256A相当 |
書込方法 : 27C1000相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 38 g |
重量 : 38.7 g |
| 外形サイズ : 53.34x53.34x27.5 (mm) |
外形サイズ : 53.34x53.34x27.5 (mm) |
| 対応CPU :
CXP844P16 |
対応CPU :
CXP845F60 |
|
|
| 型番 : SEK844P16-80Q |
型番 : SEK845F60-80Q |
| 標準価格 : \26,000 |
標準価格 : \26,500 |
| OTP / FLASH : QFP80ピン(0.8mmピッチ) |
OTP / FLASH : QFP80ピン(0.8mmピッチ) |
| 適合DWNアダプター : SEK-28DP-DWN |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : 27C256A相当 |
書込方法 : ソニーオリジナル書込方式 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 38.1 g |
重量 : 39 g |
| 外形サイズ : 50.8x53.34x27.5 (mm) |
外形サイズ : 53.34x53.34x27.5 (mm) |
| 対応CPU :
CXP845P60 |
対応CPU :
CXP845P60 |
|
|
| 型番 : SEK845P60-80GA |
型番 : SEK845P60-80L |
| 標準価格 : \40,000 |
標準価格 : \26,000 |
| OTP / FLASH : LFLGA80ピン(0.8mmピッチ) |
OTP / FLASH : LQFP80ピン(0.5mmピッチ) |
| 適合DWNアダプター : SEK-32DP-DWN2 |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : i27C010相当 |
書込方法 : i27C010相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 31.7 g |
重量 : 42.8 g |
| 外形サイズ : 53.34x53.34x25.9 (mm) |
外形サイズ : 50.8x53.34x26.9 (mm) |
| 対応CPU :
CXP845P60 |
対応CPU :
CXP846P48 |
|
|
| 型番 : SEK845P60-80Q |
型番 : SEK846P48-80Q |
| 標準価格 : \26,000 |
標準価格 : \26,000 |
| OTP / FLASH : QFP80ピン(0.8mmピッチ) |
OTP / FLASH : QFP80ピン(0.8mmピッチ) |
| 適合DWNアダプター : SEK-32DP-DWN2 |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : i27C010相当 |
書込方法 : 27C1000相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 38.8 g |
重量 : 38.5 g |
| 外形サイズ : 53.34x53.34x27.5 (mm) |
外形サイズ : 53.34x53.34x27.5 (mm) |
pcb21@korea.com
HOME
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
| 対応CPU :
CXP847P60 |
対応CPU :
CXP847P60 |
|
|
| 型番 : SEK847P60-100L |
型番 : SEK847P60-100Q |
| 標準価格 : \23,700 |
標準価格 : \27,300 |
| OTP / FLASH : LQFP100ピン(0.5mmピッチ) |
OTP / FLASH : QFP100ピン(0.65mmピッチ) |
| 適合DWNアダプター : SEK-32DP-DWN2 |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : i27C010相当 |
書込方法 : i27C010相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 46.3 g |
重量 : 53.8 g |
| 外形サイズ : 53.34x53.34x26.6 (mm) |
外形サイズ : 53.34x53.34x27.6 (mm) |
| 対応CPU :
CXP853P40 |
対応CPU :
CXP853P40 |
|
|
| 型番 : SEK853P40-64Q |
型番 : SEK853P40-64S |
| 標準価格 : \24,000 |
標準価格 : \25,500 |
| OTP / FLASH : QFP64ピン(1.0mmピッチ) |
OTP / FLASH : SDIP64ピン |
| 適合DWNアダプター : SEK-32DP-DWN2 |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : 27C1000相当 |
書込方法 : 27C1000相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 38.9 g |
重量 : 49.1 g |
| 外形サイズ : 53.34x53.34x27.5 (mm) |
外形サイズ : 53.34x74.93x18.5 (mm) |
| 対応CPU :
CXP856P40 |
対応CPU :
CXP856P40 |
|
|
| 型番 : SEK856P40-64Q |
型番 : SEK856P40-64S |
| 標準価格 : \24,000 |
標準価格 : \25,500 |
| OTP / FLASH : QFP64ピン(1.0mmピッチ) |
OTP / FLASH : SDIP64ピン |
| 適合DWNアダプター : SEK-32DP-DWN2 |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : 27C1000相当 |
書込方法 : 27C1000相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 38.4 g |
重量 : 48.8 g |
| 外形サイズ : 53.34x53.34x27.5 (mm) |
外形サイズ : 53.34x74.93x19.6 (mm) |
| 対応CPU :
CXP858P56 |
対応CPU :
CXP858P56 |
|
|
| 型番 : SEK858P56-64Q |
型番 : SEK858P56-64S |
| 標準価格 : \24,000 |
標準価格 : \25,500 |
| OTP / FLASH : QFP64ピン(1.0mmピッチ) |
OTP / FLASH : SDIP64ピン |
| 適合DWNアダプター : SEK-32DP-DWN2 |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : 27C1000相当 |
書込方法 : 27C1000相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 39 g |
重量 : 49.7 g |
| 外形サイズ : 53.34x53.34x27.5 (mm) |
外形サイズ : 53.34x74.93x19.6 (mm) |
| 対応CPU :
CXP864P60 |
対応CPU :
CXP864P60 |
|
|
| 型番 : SEK864P60-64Q |
型番 : SEK864P60-64S |
| 標準価格 : \24,000 |
標準価格 : \25,500 |
| OTP / FLASH : QFP64ピン(1.0mmピッチ) |
OTP / FLASH : SDIP64ピン |
| 適合DWNアダプター : SEK-32DP-DWN2 |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : 27C1000相当 |
書込方法 : i27C010相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 38.9 g |
重量 : 48.9 g |
| 外形サイズ : 53.34x53.34x27.5 (mm) |
外形サイズ : 53.34x74.93x19.6 (mm) |
| 対応CPU :
CXP864P61 |
対応CPU :
CXP875P40 |
|
|
| 型番 : SEK864P61-52S |
型番 : SEK875P40-100Q |
| 標準価格 : \17,000 |
標準価格 : \27,300 |
| OTP / FLASH : SDIP52ピン |
OTP / FLASH : QFP100ピン(0.65mmピッチ) |
| 適合DWNアダプター : SEK-32DP-DWN2 |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : i27C010相当 |
書込方法 : 27C1000相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 30.6 g |
重量 : 53.3 g |
| 外形サイズ : 53.34x60.96x22.5 (mm) |
外形サイズ : 53.34x53.34x27.6 (mm) |
| 対応CPU :
CXP881P40 |
対応CPU :
CXP884P60 |
|
|
| 型番 : SEK881P40-100Q |
型番 : SEK884P60-100Q |
| 標準価格 : \27,300 |
標準価格 : \27,300 |
| OTP / FLASH : QFP100ピン(0.65mmピッチ) |
OTP / FLASH : QFP100ピン(0.65mmピッチ) |
| 適合DWNアダプター : SEK-32DP-DWN2 |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : 27C1000相当 |
書込方法 : 27C1000相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 53.8 g |
重量 : 52.7 g |
| 外形サイズ : 53.34x53.34x27.6 (mm) |
外形サイズ : 53.34x53.34x27.6 (mm) |
| 対応CPU :
CXP888P60 |
対応CPU :
CXP911P016 |
|
|
| 型番 : SEK888P60-100Q |
型番 : SEK911P016-100L |
| 標準価格 : \27,300 |
標準価格 : \23,700 |
| OTP / FLASH : QFP100ピン(0.65mmピッチ) |
OTP / FLASH : LQFP100ピン(0.5mmピッチ) |
| 適合DWNアダプター : SEK-32DP-DWN2 |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : 27C1000相当 |
書込方法 : 27C1000相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 53.9 g |
重量 : 46.3 g |
| 外形サイズ : 53.34x53.34x27.6 (mm) |
外形サイズ : 53.34x53.34x26.6 (mm) |
| 対応CPU :
CXP911P016 |
対応CPU :
CXP912F032 |
|
|
| 型番 : SEK911P016-100Q |
型番 : SEK912F032-100GG |
| 標準価格 : \27,300 |
標準価格 : \44,500 |
| OTP / FLASH : QFP100ピン(0.65mmピッチ) |
OTP / FLASH : LFBGA100ピン(0.8mmピッチ) |
| 適合DWNアダプター : SEK-32DP-DWN2 |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : 27C1000相当 |
書込方法 : i27C010相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 53.8 g |
重量 : 33 g |
| 外形サイズ : 53.34x53.34x27.6 (mm) |
外形サイズ : 53.34x53.34x26.6 (mm) |
| 対応CPU :
CXP912P032 |
対応CPU :
CXP912P032 |
|
|
| 型番 : SEK912P032-100L |
型番 : SEK912P032-100Q |
| 標準価格 : \23,700 |
標準価格 : \27,300 |
| OTP / FLASH : LQFP100ピン(0.5mmピッチ) |
OTP / FLASH : QFP100ピン(0.65mmピッチ) |
| 適合DWNアダプター : SEK-32DP-DWN2 |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : i27C010相当 |
書込方法 : i27C010相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 46 g |
重量 : 53.5 g |
| 外形サイズ : 53.34x53.34x26.6 (mm) |
外形サイズ : 53.34x53.34x27.6 (mm) |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다.(반도체, 전자부품 포함
공급)
| 対応CPU :
CXP913P048 |
対応CPU :
CXP913P048 |
|
|
| 型番 : SEK913P048-100L |
型番 : SEK913P048-100Q |
| 標準価格 : \23,700 |
標準価格 : \27,300 |
| OTP / FLASH : LQFP100ピン(0.5mmピッチ) |
OTP / FLASH : QFP100ピン(0.65mmピッチ) |
| 適合DWNアダプター : SEK-32DP-DWN2 |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : i27C020相当 |
書込方法 : i27C020相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 46.3 g |
重量 : 53.8 g |
| 外形サイズ : 53.34x53.34x26.6 (mm) |
外形サイズ : 53.34x53.34x27.6 (mm) |
| 対応CPU :
CXP921F064A |
対応CPU :
CXP921F064A |
|
|
| 型番 : SEK921F064-100GA |
型番 : SEK921F064-100L |
| 標準価格 : \51,200 |
標準価格 : \24,000 |
| OTP / FLASH : LFLGA100ピン(0.8mmピッチ) |
OTP / FLASH : LQFP100ピン(0.5mmピッチ) |
| 適合DWNアダプター : SEK-40DP-DWN |
適合DWNアダプター : SEK-40DP-DWN |
| 書込方法 : ソニーオリジナル書込方式 |
書込方法 : ソニーオリジナル書込方式 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 34.2 g |
重量 : 48.1 g |
| 外形サイズ : 53.34x58.42x26.7 (mm) |
外形サイズ : 53.34x58.42x26.6 (mm) |
| 対応CPU :
CXP921F064A |
対応CPU :
CXP922P032 |
|
|
| 型番 : SEK921F064-100Q |
型番 : SEK922P032-100Q |
| 標準価格 : \28,200 |
標準価格 : \27,300 |
| OTP / FLASH : QFP100ピン(0.65mmピッチ) |
OTP / FLASH : QFP100ピン(0.65mmピッチ) |
| 適合DWNアダプター : SEK-40DP-DWN |
適合DWNアダプター : SEK-40DP-DWN |
| 書込方法 : ソニーオリジナル書込方式 |
書込方法 : i27C010相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 54.7 g |
重量 : 52.4 g |
| 外形サイズ : 53.34x58.42x27.6 (mm) |
外形サイズ : 53.34x53.34x27.6 (mm) |
| 対応CPU :
CXP973F064 |
対応CPU :
CXP973F064 |
|
|
| 型番 : SEK973F064-100L |
型番 : SEK973F064-100Q |
| 標準価格 : \24,000 |
標準価格 : \28,200 |
| OTP / FLASH : LQFP100ピン(0.5mmピッチ) |
OTP / FLASH : QFP100ピン(0.65mmピッチ) |
| 適合DWNアダプター : SEK-40DP-DWN |
適合DWNアダプター : SEK-40DP-DWN |
| 書込方法 : ソニーオリジナル書込方式 |
書込方法 : ソニーオリジナル書込方式 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 48.5 g |
重量 : 54.4 g |
| 外形サイズ : 53.34x58.42x26.6 (mm) |
外形サイズ : 53.34x58.42x27.6 (mm) |
| 対応CPU :
CXP973F064 |
対応CPU :
CXP974F096 |
|
|
| 型番 : SEK973F064-104GA |
型番 : SEK974F096-100L |
| 標準価格 : \49,000 |
標準価格 : \24,000 |
| OTP / FLASH : LFLGA104ピン(0.8mmピッチ) |
OTP / FLASH : LQFP100ピン(0.5mmピッチ) |
| 適合DWNアダプター : SEK-40DP-DWN |
適合DWNアダプター : SEK-42DP-DWN |
| 書込方法 : ソニーオリジナル書込方式 |
書込方法 : ソニーオリジナル書込方式 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 34.6 g |
重量 : 49.8 g |
| 外形サイズ : 53.34x58.42x26.7 (mm) |
外形サイズ : 53.34x58.42x26.6 (mm) |
| 対応CPU :
CXP974F096 |
対応CPU :
TMX579P15 |
|
|
| 型番 : SEK974F096-100Q |
型番 : SEK903P064-100L |
| 標準価格 : \28,200 |
標準価格 : \23,700 |
| OTP / FLASH : QFP100ピン(0.65mmピッチ) |
OTP / FLASH : LQFP100ピン(0.5mmピッチ) |
| 適合DWNアダプター : SEK-42DP-DWN |
適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : ソニーオリジナル書込方式 |
書込方法 : i27C020相当 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 56.4 g |
重量 : 46.2 g |
| 外形サイズ : 53.34x58.42x27.6 (mm) |
外形サイズ : 53.34x53.34x26.6 (mm) |
| 対応CPU :
TMX579P15 |
|
| 型番 : SEK903P064-100Q-T |
| 標準価格 : \27,300 |
| OTP / FLASH : QFP100ピン(0.65mmピッチ) |
| 適合DWNアダプター : SEK-32DP-DWN2 |
| 書込方法 : i27C020相当 |
| 納期 : 10 days |
| 重量 : 47.1 g |
| 外形サイズ : 53.34x53.34x26.1 (mm) |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
pcb21@korea.com
|
信号チェックアダプター |
 |
■信号チェックアダプターは、様々なパッケージ用に作製された基板上の信号を、外部に取り出す事ができるアダプターです。ターゲットボード上のフットパターンを2.54mmピッチのピン（又はスルホール）に取り出し、ドーターボード作製・接続用として使用できます。
■信号取り出し用の端子はその方式により、スルーホール式（-Ｎタイプ）ストレートピン式（-Ｓタイプ）ライトアングルピン式（-Ｌタイプ）の3種類があります。
|
■注意！■
■これらのアダプターにはデバイスを実装・装着することは出来ません。デバイスを実装・装着したい場合は、「ソケット付き信号チェックアダプター」をご使用下さい。 |
LCC/PLCC ｜ SOP ｜ QFP
QFP변환기판
- LCC
- LCC68ピン1.27mmピッチ
LCC84ピン1.27mmピッチ
- PLCC
- PLCC28ピン1.27mmピッチ
PLCC44ピン1.27mmピッチ
PLCC52ピン1.27mmピッチ
PLCC68ピン1.27mmピッチ
PLCC84ピン1.27mmピッチ
- SOP
- SOP32ピン0.5mmピッチ
SOP40ピン0.5mmピッチ
SOP44ピン1.27mmピッチ
SOP48ピン0.5mmピッチ
SOP56ピン0.5mmピッチ
- QFP
- QFP44ピン0.8mmピッチ
QFP44ピン1.0mmピッチ
QFP48ピン0.8mmピッチ
QFP52ピン1.0mmピッチ
QFP64ピン0.5mmピッチ
QFP64ピン0.8mmピッチ
QFP64ピン1.0mmピッチ
QFP80ピン0.5mmピッチ
QFP80ピン0.65mmピッチ
QFP80ピン0.8mmピッチ
QFP100ピン0.5mmピッチ
QFP100ピン0.65mmピッチ
QFP112ピン0.65mmピッチ
QFP120ピン0.5mmピッチ
QFP120ピン0.8mmピッチ
QFP132ピン0.635mmピッチ
QFP144ピン0.5mmピッチ
QFP144ピン0.65mmピッチ
QFP160ピン0.65mmピッチ
QFP176ピン0.4mmピッチ
QFP176ピン0.5mmピッチ
QFP196ピン0.635mmピッチ
QFP208ピン0.5mmピッチ
QFP240ピン0.5mmピッチ
LCC/PLCC ｜ SOP ｜ QFP
QFP변환기판
| LCC68ピン（1.27mmピッチ） |
 |
 |
 |
| 型番 ： CH-68LC-N |
型番 ： CH-68LC-S |
型番 ： CH-68LC-L |
| 標準価格 ： \17,000 |
標準価格 ： \19,000 |
標準価格 ： \19,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 45days |
納 期 ： 45days |
納 期 ： 45days |
| 重 量 ： 15.2g |
重 量 ： 19.3g |
重 量 ： 19.9g |
| 外形サイズ： 45.72x45.72x7.9mm |
外形サイズ： 45.72x45.72x16.3mm |
外形サイズ： 60.12x60.12x12.9mm |
| LCC84ピン（1.27mmピッチ） |
 |
 |
 |
| 型番 ： CH-84LC-N |
型番 ： CH-84LC-S |
型番 ： CH-84LC-L |
| 標準価格 ： \22,500 |
標準価格 ： \25,000 |
標準価格 ： \25,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 45days |
納 期 ： 45days |
納 期 ： 45days |
| 重 量 ： 22.5g |
重 量 ： 26.9g |
重 量 ： 28.4g |
| 外形サイズ： 52.26x52.26x8.9mm |
外形サイズ： 52.26x52.26x17.3mm |
外形サイズ： 65.2x65.2x13.9mm |
| PLCC28ピン（1.27mmピッチ） |
 |
 |
 |
| 型番 ： CH-28PL-N |
型番 ： CH-28PL-S |
型番 ： CH-28PL-L |
| 標準価格 ： \10,800 |
標準価格 ： \12,000 |
標準価格 ： \12,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 6.6g |
重 量 ： 8.6g |
重 量 ： 8.9g |
| 外形サイズ： 33.02x33.02x9.6mm |
外形サイズ： 33.02x33.02x18.0mm |
外形サイズ： 47.42x47.42x14.6mm |
| PLCC44ピン（1.27mmピッチ） |
 |
 |
 |
| 型番 ： CH-44PL-N |
型番 ： CH-44PL-S |
型番 ： CH-44PL-L |
| 標準価格 ： \12,600 |
標準価格 ： \14,000 |
標準価格 ： \14,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 10g |
重 量 ： 12.8g |
重 量 ： 13.1g |
| 外形サイズ： 35.56x27.94x10.2mm |
外形サイズ： 35.56x27.94x19.9mm |
外形サイズ： 35.56x44.88x15.2mm |
| PLCC52ピン（1.27mmピッチ） |
 |
 |
 |
| 型番 ： CH-52PL-N |
型番 ： CH-52PL-S |
型番 ： CH-52PL-L |
| 標準価格 ： \13,500 |
標準価格 ： \15,000 |
標準価格 ： \15,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 14.2g |
重 量 ： 17.3g |
重 量 ： 18.1g |
| 外形サイズ： 35.56x44.64x10.0mm |
外形サイズ： 35.56x44.64x18.4mm |
外形サイズ： 35.56x26.4x15.0mm |
| PLCC68ピン（1.27mmピッチ） |
 |
 |
 |
| 型番 ： CH-68PL-N |
型番 ： CH-68PL-S |
型番 ： CH-68PL-L |
| 標準価格 ： \15,300 |
標準価格 ： \17,000 |
標準価格 ： \17,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 19.1g |
重 量 ： 23.6g |
重 量 ： 25.1g |
| 外形サイズ： 45.72x45.72x10.0mm |
外形サイズ： 45.72x45.72x18.4mm |
外形サイズ： 60.12x60.12x15.0mm |
| PLCC84ピン（1.27mmピッチ） |
 |
 |
 |
| 型番 ： CH-84PL-N |
型番 ： CH-84PL-S |
型番 ： CH-84PL-L |
| 標準価格 ： \18,000 |
標準価格 ： \20,000 |
標準価格 ： \20,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 26.5g |
重 量 ： 31.3g |
重 量 ： 33.1g |
| 外形サイズ： 52.26x52.26x10.0mm |
外形サイズ： 52.26x52.26x18.4mm |
外形サイズ： 65.2x65.2x15.0mm |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
| SOP32ピン（0.5mmピッチ） |
|
|
|
| 型番 ： CH-32SP-05-N-101 |
型番 ： CH-32SP-05-S-101 |
型番 ： CH-32SP-05-L-101 |
| 標準価格 ： \13,000 |
標準価格 ： \14,800 |
標準価格 ： \15,700 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 10.5g |
重 量 ： 12.9g |
重 量 ： 13.8g |
| 外形サイズ： 40.64x48.26x18.8mm |
外形サイズ： 40.64x48.26x27.2mm |
外形サイズ： 55.04x48.26x23.88mm |
| SOP40ピン（0.5mmピッチ） |
|
|
|
| 型番 ： CH-40SP-05-N-101 |
型番 ： CH-40SP-05-S-101 |
型番 ： CH-40SP-05-L-101 |
| 標準価格 ： \14,500 |
標準価格 ： \16,700 |
標準価格 ： \17,600 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 13.1g |
重 量 ： 16g |
重 量 ： 16.4g |
| 外形サイズ： 35.56x50.8x18.8mm |
外形サイズ： 25.56x50.8x27.2mm |
外形サイズ： 49.96x50.8x23.88mm |
| SOP44ピン（1.27mmピッチ） |
|
|
|
| 型番 ： CH-44SP-127-N-101 |
型番 ： CH-44SP-127-S-101 |
型番 ： CH-44SP-127-L-101 |
| 標準価格 ： \14,700 |
標準価格 ： \17,000 |
標準価格 ： \17,900 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 20.9g |
重 量 ： 23.9g |
重 量 ： 24.5g |
| 外形サイズ： 53.34x45.72x18.8mm |
外形サイズ： 53.34x45.72x27.2mm |
外形サイズ： 67.74x45.72x23.88mm |
| SOP48ピン（0.5mmピッチ） |
|
|
|
| 型番 ： CH-48SP-05-N-101 |
型番 ： CH-48SP-05-S-101 |
型番 ： CH-48SP-05-L-101 |
| 標準価格 ： \15,700 |
標準価格 ： \18,000 |
標準価格 ： \19,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 14.2g |
重 量 ： 17.1g |
重 量 ： 18g |
| 外形サイズ： 35.56x50.8x18.8mm |
外形サイズ： 35.56x50.8x27.2mm |
外形サイズ： 49.96x35.56x23.88mm |
| SOP56ピン（0.5mmピッチ） |
|
|
|
| 型番 ： CH-56SP-05-N-101 |
型番 ： CH-56SP-05-S-101 |
型番 ： CH-56SP-05-L-101 |
| 標準価格 ： \17,300 |
標準価格 ： \20,000 |
標準価格 ： \21,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 15.6g |
重 量 ： 18.4g |
重 量 ： 19.2g |
| 外形サイズ： 35.56x50.8x18.8mm |
外形サイズ： 35.56x50.8x27.2mm |
外形サイズ： 49.96x50.8x23.88mm |
메모리 테스터 장비 (Memory Tester Product
Line)도
공급합니다. (반도체, 전자부품 포함 공급)
| QFP44ピン（0.8mmピッチ） |
 |
 |
 |
| 型番 ： CH-44QF-08-N |
型番 ： CH-44QF-08-S |
型番 ： CH-44QF-08-L |
| 標準価格 ： \13,500 |
標準価格 ： \15,000 |
標準価格 ： \15,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 6.5g |
重 量 ： 9.5g |
重 量 ： 10.1g |
| 外形サイズ： 30.48x35.56x18.8mm |
外形サイズ： 30.48x35.56x27.2mm |
外形サイズ： 30.48x49.96x23.8mm |
| QFP44ピン（1.0mmピッチ） |
 |
 |
 |
| 型番 ： CH-44QF-10-N |
型番 ： CH-44QF-10-S |
型番 ： CH-44QF-10-L |
| 標準価格 ： \13,500 |
標準価格 ： \15,000 |
標準価格 ： \15,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 45days |
納 期 ： 45days |
納 期 ： 45days |
| 重 量 ： 15.3g |
重 量 ： 18.3g |
重 量 ： 18.7g |
| 外形サイズ： 56.6x39.37x19.8mm |
外形サイズ： 56.6x39.37x28.2mm |
外形サイズ： 56.6x55.4x24.8mm |
| QFP48ピン（0.8mmピッチ） |
 |
 |
 |
| 型番 ： CH-48QF2-08-N |
型番 ： CH-48QF2-08-S |
型番 ： CH-48QF2-08-L |
| 標準価格 ： \13,500 |
標準価格 ： \15,000 |
標準価格 ： \15,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 8.7g |
重 量 ： 11.6g |
重 量 ： 12.5g |
| 外形サイズ： 40.13x40.13x18.8mm |
外形サイズ： 40.13x40.13x27.2mm |
外形サイズ： 40.13x55.04x23.8mm |
| QFP52ピン（1.0mmピッチ） |
 |
 |
 |
| 型番 ： CH-52QF-10-N |
型番 ： CH-52QF-10-S |
型番 ： CH-52QF-10-L |
| 標準価格 ： \14,400 |
標準価格 ： \16,000 |
標準価格 ： \16,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 45days |
納 期 ： 45days |
納 期 ： 45days |
| 重 量 ： 11.9g |
重 量 ： 15.3g |
重 量 ： 15.7g |
| 外形サイズ： 36.83x36.83x18.8mm |
外形サイズ： 36.83x36.83x27.18mm |
外形サイズ： 52.5x52.5x21.64mm |
| QFP64ピン（0.5mmピッチ） |
|
|
|
| 型番 ： CH-64QF-05-N |
型番 ： CH-64QF-05-S |
型番 ： CH-64QF-05-L |
| 標準価格 ： \16,000 |
標準価格 ： \18,000 |
標準価格 ： \20,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 10.7g |
重 量 ： 15g |
重 量 ： 12.6g |
| 外形サイズ： 45.72x50.8x18.8mm |
外形サイズ： 45.72x50.8x27.2mm |
外形サイズ： 45.72x65.2x23.8mm |
| QFP64ピン（0.8mmピッチ） |
 |
 |
 |
| 型番 ： CH-64QF-08-N |
型番 ： CH-64QF-08-S |
型番 ： CH-64QF-08-L |
| 標準価格 ： \18,000 |
標準価格 ： \20,000 |
標準価格 ： \20,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 13.6g |
重 量 ： 17.9g |
重 量 ： 18.7g |
| 外形サイズ： 45.72x45.72x19.8mm |
外形サイズ： 45.72x45.72x28.2mm |
外形サイズ： 45.72x60.12x24.8mm |
| QFP64ピン（1.0mmピッチ） |
 |
 |
 |
| 型番 ： CH-64QF-10-N |
型番 ： CH-64QF-10-S |
型番 ： CH-64QF-10-L |
| 標準価格 ： \16,200 |
標準価格 ： \18,000 |
標準価格 ： \18,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 16.8g |
重 量 ： 21.6g |
重 量 ： 22.1g |
| 外形サイズ： 45.72x45.72x19.8mm |
外形サイズ： 45.72x45.72x28.2mm |
外形サイズ： 45.72x60.12x24.8mm |
| QFP80ピン（0.5mmピッチ） |
 |
 |
 |
| 型番 ： CH-80QF-05-N |
型番 ： CH-80QF-05-S |
型番 ： CH-80QF-05-L |
| 標準価格 ： \20,700 |
標準価格 ： \23,000 |
標準価格 ： \23,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 9.1g |
重 量 ： 14.3g |
重 量 ： 15.3g |
| 外形サイズ： 40.13x40.13x18.8mm |
外形サイズ： 40.13x40.13x27.2mm |
外形サイズ： 55.04x55.04x23.8mm |
| QFP80ピン（0.65mmピッチ） |
 |
 |
 |
| 型番 ： CH-80QF-065-N |
型番 ： CH-80QF-065-S |
型番 ： CH-80QF-065-L |
| 標準価格 ： \20,700 |
標準価格 ： \23,000 |
標準価格 ： \23,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 18.2g |
重 量 ： 23.3g |
重 量 ： 24.6g |
| 外形サイズ： 68.58x49.53x18.8mm |
外形サイズ： 68.58x49.53x27.2mm |
外形サイズ： 68.58x65.2x23.8mm |
| QFP80ピン（0.8mmピッチ） |
 |
 |
 |
| 型番 ： CH-80QF-08-N |
型番 ： CH-80QF-08-S |
型番 ： CH-80QF-08-L |
| 標準価格 ： \19,800 |
標準価格 ： \22,000 |
標準価格 ： \22,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 15.7g |
重 量 ： 21g |
重 量 ： 22g |
| 外形サイズ： 53.34x45.72x16.6mm |
外形サイズ： 53.34x45.72x28.0mm |
外形サイズ： 53.34x60.12x24.6mm |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
pcb21@korea.com
| QFP100ピン（0.5mmピッチ） |
 |
 |
 |
| 型番 ： CH-100QF-05-N |
型番 ： CH-100QF-05-S |
型番 ： CH-100QF-05-L |
| 標準価格 ： \22,500 |
標準価格 ： \25,000 |
標準価格 ： \25,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 10.5g |
重 量 ： 17.1g |
重 量 ： 18.4g |
| 外形サイズ： 39.37x39.37x19.6mm |
外形サイズ： 39.37x39.37x28.0mm |
外形サイズ： 55.04x55.04x24.6mm |
| QFP100ピン（0.65mmピッチ） |
 |
 |
 |
| 型番 ： CH-100QF-065-N |
型番 ： CH-100QF-065-S |
型番 ： CH-100QF-065-L |
| 標準価格 ： \22,500 |
標準価格 ： \25,000 |
標準価格 ： \25,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 21.7g |
重 量 ： 28.2g |
重 量 ： 29.6g |
| 外形サイズ： 68.56x49.53x18.8mm |
外形サイズ： 68.56x49.53x27.2mm |
外形サイズ： 68.56x65.2x23.8mm |
| QFP112ピン（0.65mmピッチ） |
 |
 |
 |
| 型番 ： CH-112QF-065-N |
型番 ： CH-112QF-065-S |
型番 ： CH-112QF-065-L |
| 標準価格 ： \22,500 |
標準価格 ： \25,000 |
標準価格 ： \25,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 20.6g |
重 量 ： 27.6g |
重 量 ： 29.6g |
| 外形サイズ： 45.21x45.21x19.8mm |
外形サイズ： 45.21x45.21x28.2mm |
外形サイズ： 45.21x45.21x24.8mm |
| QFP120ピン（0.5mmピッチ） |
 |
 |
 |
| 型番 ： CH-120QF-05-N |
型番 ： CH-120QF-05-S |
型番 ： CH-120QF-05-L |
| 標準価格 ： \31,500 |
標準価格 ： \35,000 |
標準価格 ： \35,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 18.2g |
重 量 ： 26.2g |
重 量 ： 27.6g |
| 外形サイズ： 53.34x53.34x19.6mm |
外形サイズ： 53.34x53.34x28.0mm |
外形サイズ： 67.74x67.74x24.6mm |
| QFP120ピン（0.8mmピッチ） |
 |
 |
 |
| 型番 ： CH-120QF-08-N |
型番 ： CH-120QF-08-S |
型番 ： CH-120QF-08-L |
| 標準価格 ： \28,800 |
標準価格 ： \32,000 |
標準価格 ： \32,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 37.4g |
重 量 ： 45.3g |
重 量 ： 49.1g |
| 外形サイズ： 53.34x53.34x19.8mm |
外形サイズ： 53.34x53.34x28.2mm |
外形サイズ： 67.74x67.74x24.8mm |
| QFP132ピン（0.635mmピッチ） |
 |
 |
 |
| 型番 ： CH-132QF-0635-N |
型番 ： CH-132QF-0635-S |
型番 ： CH-132QF-0635-L |
| 標準価格 ： \31,500 |
標準価格 ： \35,000 |
標準価格 ： \35,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 45days |
納 期 ： 45days |
納 期 ： 45days |
| 重 量 ： 27.7g |
重 量 ： 37.4g |
重 量 ： 38.7g |
| 外形サイズ： 51.72x51.72x18.8mm |
外形サイズ： 51.72x51.72x27.2mm |
外形サイズ： 65.21x65.21x23.8mm |
| QFP144ピン（0.5mmピッチ） |
 |
 |
 |
| 型番 ： CH-144QF-05-N |
型番 ： CH-144QF-05-S |
型番 ： CH-144QF-05-L |
| 標準価格 ： \32,400 |
標準価格 ： \36,000 |
標準価格 ： \36,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 28.4g |
重 量 ： 37.6g |
重 量 ： 40g |
| 外形サイズ： 58.42x58.42x29.4mm |
外形サイズ： 58.42x58.42x37.8mm |
外形サイズ： 72.82x72.82x34.4mm |
| QFP144ピン（0.65mmピッチ） |
 |
 |
 |
| 型番 ： CH-144QF-065-N |
型番 ： CH-144QF-065-S |
型番 ： CH-144QF-065-L |
| 標準価格 ： \32,000 |
標準価格 ： \35,500 |
標準価格 ： \35,500 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 45days |
納 期 ： 45days |
納 期 ： 45days |
| 重 量 ： 36.2g |
重 量 ： 45.5g |
重 量 ： 47.1g |
| 外形サイズ： 58.42x58.42x18.8mm |
外形サイズ： 58.42x58.42x27.2mm |
外形サイズ： 72.82x72.82x23.8mm |
| QFP160ピン（0.65mmピッチ） |
 |
 |
 |
| 型番 ： CH-160QF-065-N |
型番 ： CH-160QF-065-S |
型番 ： CH-160QF-065-L |
| 標準価格 ： \32,400 |
標準価格 ： \36,000 |
標準価格 ： \36,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 43.6g |
重 量 ： 54.1g |
重 量 ： 56.1g |
| 外形サイズ： 72.52x72.52x18.8mm |
外形サイズ： 72.52x72.52x27.2mm |
外形サイズ： 88.06x88.06x23.8mm |
| QFP176ピン（0.4mmピッチ） |
|
|
|
| 型番 ： CH-176QF-04-N |
型番 ： CH-176QF-04-S |
型番 ： CH-176QF-04-L |
| 標準価格 ： \54,000 |
標準価格 ： \59,000 |
標準価格 ： \62,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 26.1g |
重 量 ： 37.7g |
重 量 ： 40g |
| 外形サイズ： 68.58x68.58x14.9mm |
外形サイズ： 68.58x68.58x23.3mm |
外形サイズ： 82.58x82.58x19.98mm |
| QFP176ピン（0.5mmピッチ） |
 |
 |
 |
| 型番 ： CH-176QF-05-N |
型番 ： CH-176QF-05-S |
型番 ： CH-176QF-05-L |
| 標準価格 ： \35,000 |
標準価格 ： \39,000 |
標準価格 ： \39,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 45.9g |
重 量 ： 57.5g |
重 量 ： 59.9g |
| 外形サイズ： 73.66x78.74x29.8mm |
外形サイズ： 73.66x78.74x38.2mm |
外形サイズ： 88.06x93.14x34.8mm |
| QFP196ピン（0.635mmピッチ） |
 |
 |
|
| 型番 ： CH-196QF-0635-N |
型番 ： CH-196QF-0635-S |
「L」タイプはありません |
| 標準価格 ： \35,000 |
標準価格 ： \39,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
| 納 期 ： 45days |
納 期 ： 45days |
| 重 量 ： 53.5g |
重 量 ： 66.8g |
| 外形サイズ： 71.12x71.12x18.8mm |
外形サイズ： 71.12x71.12x27.2mm |
| QFP208ピン（0.5mmピッチ） |
 |
 |
|
| 型番 ： CH-208QF-05-N |
型番 ： CH-208QF-05-S |
「L」タイプはありません |
| 標準価格 ： \36,000 |
標準価格 ： \40,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
| 納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 33.5g |
重 量 ： 46.8g |
| 外形サイズ： 60.45x60.45x18.8mm |
外形サイズ： 60.45x60.45x27.2mm |
| QFP240ピン（0.5mmピッチ） |
 |
 |
 |
| 型番 ： CH-240QF-05-N |
型番 ： CH-240QF-05-S |
型番 ： CH-240QF-05-L |
| 標準価格 ： \42,000 |
標準価格 ： \47,000 |
標準価格 ： \51,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 77.4g |
重 量 ： 94.7g |
重 量 ： 96.9g |
| 外形サイズ： 88.9x99.06x29.8mm |
外形サイズ： 88.9x99.06x38.2mm |
外形サイズ： 103.3x113.46x34.8mm |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
pcb21@korea.com
|
ソケット付き
信号チェックアダプター |
| ■ソケット付き信号チェックアダプターは、様々なパッケージ用に作製された基板上の信号を、外部に取り出す事ができるアダプターです。このアダプターを使ってロジックアナライザやオシロスコープ等の測定器を接続したりすることができます。 |
| ■QFP用アダプターには、CH-SKシリーズとCH-SA149シリーズの2種類があります。CH-SKシリーズは、バーンインソケットを使用しておりデバイスの実装が簡単に行えます。CH-SA149シリーズは、表面実装用のソケットを使用していますのでアダプターのサイズがコンパクトにまとまり、ボード上の他の部品とも干渉しにくくなっています。 |
CH-SKシリーズ
 |
CH-SA149シリーズ
 |
| ■信号取り出し用の端子はその方式により、スルーホール式（-Ｎタイプ）ストレートピン式（-Ｓタイプ）ライトアングルピン式（-Ｌタイプ）の3種類があります。
|
■注意！■
■製品により、SタイプまたはＬタイプの無いものがあります。また、-Nタイプでもスルーホール形成をしていない製品がありますのでご注意願います。
■BGA、SOP、QFPデバイスをご使用の際は、搭載ソケットにパッケージが適合しない場合がありますので、確認が必要です。
→問い合わせフォーム |
BGA ｜ LCC/PLCC ｜ SOP ｜ QFP
- BGA
- BGA対応CH-SKシリーズの概要
BGA255ピン1.27mmピッチ
BGA256ピン1.27mmピッチ
BGA304ピン1.27mmピッチ
BGA352ピン1.27mmピッチ
BGA357ピン1.27mmピッチ
BGA360ピン1.27mmピッチ
BGA456ピン1.27mmピッチ
Power
PC 603 / 603e
Power PC 740
Hitachi SH7750
- LCC
- LCC68ピン1.27mmピッチ
LCC84ピン1.27mmピッチ
- PLCC
- PLCC28ピン1.27mmピッチ
PLCC32ピン1.27mmピッチ
PLCC68ピン1.27mmピッチ
PLCC84ピン1.27mmピッチ
- SOP
- SOP32ピン0.5mmピッチ
SOP40ピン0.5mmピッチ
SOP44ピン1.27mmピッチ
SOP48ピン0.5mmピッチ
SOP56ピン0.5mmピッチ
- QFP / CH-SKシリーズ
- QFP32ピン0.8mmピッチ
QFP44ピン0.8mmピッチ
QFP64ピン0.5mmピッチ
QFP64ピン1.0mmピッチ
QFP80ピン0.65mmピッチ
QFP80ピン0.8mmピッチ
QFP100ピン0.5mmピッチ
QFP100ピン0.65mmピッチ
QFP128ピン0.5mmピッチ
QFP132ピン0.635mmピッチ
QFP144ピン0.5mmピッチ
QFP160ピン0.5mmピッチ
QFP160ピン0.65mmピッチ
QFP176ピン0.4mmピッチ
QFP176ピン0.5mmピッチ
QFP208ピン0.5mmピッチ
QFP240ピン0.5mmピッチ
QFP304ピン0.5mmピッチ
- QFP / CH-SA149シリーズ
- QFP64ピン0.8mmピッチ
QFP80ピン0.5mmピッチ
QFP80ピン0.65mmピッチ
QFP80ピン0.8mmピッチ
QFP100ピン0.5mmピッチ
QFP100ピン0.65mmピッチ
QFP112ピン0.65mmピッチ
QFP144ピン0.5mmピッチ
QFP160ピン0.65mmピッチ
BGA ｜ LCC/PLCC ｜ SOP ｜ QFP
선하야토 IC아답터 & 소켓 (IC ADAPTER & SOCKET :
SUNHAYATO社)
| BGA対応CH-SKシリーズアダプター |
| BGA対応CH-SKシリーズアダプターは、BGA用に作製されたターゲットボード上に取り付け、上部ソケットにBGAデバイスを搭載してオシロスコープやロジックアナライザを使用し、今まで困難だったBGAフットプリントの信号を取り出して解析することができます。また、デバッグ終了後はアダプターボード部を取り外しデバイスを装着することができます。 |
 |
■BGA対応CH-SKシリーズアダプターは
1）True BGA Socket部
2）アダプターボード部
3）Solder
BGA Socket部
の3つのパーツに分かれます。まずSolder BGA
Socketをターゲットボードにリフローにてハンダ付けし、そこにアダプターボード部を装着します。そしてアダプターボード部にBGAデバイスが装着されたTrue
BGA Socketを接続します。
■ターゲットボードに取り付けるSolder BGA
Socket部は実際のBGAデバイスとほとんど同じ大きさです。また、Solder BGA
Socket部を取り付けるための穴・ネジ等は一切必要ありません。 |
■製品のラインナップとして、汎用タイプとアジレント・テクノロジー（株）社のロジックアナライザに対応した専用タイプを用意しております。
■汎用タイプの場合は、ミニチュアプローブやリードグラバを使用する事ができます。
■アジレント・テクノロジー（株）社専用タイプは同社の高密度ターミネーションアダプタケーブルが直接接続できるMictorコネクタを採用しております。
■それぞれのパーツは個別に購入することができますのでSolder
BGA
Socket部だけをターゲットボード上に用意しておけば、アダプター本体は1台で済みます。更に、汎用タイプのアダプターと専用タイプのアダプターを差し替えて使用することもできます。 |
 |
■注意！■
■BGA対応CH-SKシリーズアダプターはソケット部分とアダプターボード部分を個別に販売しております。アダプターボードの価格にはソケット部は含まれていません。
■使用するデバイスによっては、搭載ソケットにパッケージが適合しない場合がありますので、確認が必要です。
→問い合わせフォーム |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다.
| BGA255ピン（1.27mmピッチ） |
|
|
|
| 型番 ： MA-255BA-127-N-103 |
型番 ： MA-255BA-127-S-103 |
適合ソケット
●True BGA Socket：
TSG255-657GGHS
又は
TSG255-657GGYH
●Solder BGA
Socket：
MGSPT255-636GG
又は
MGS255-636GG
|
| 標準価格 ： \100,000 |
標準価格 ： \110,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
| 納 期 ： 15days |
納 期 ： 15days |
| 重 量 ： 23.2g |
重 量 ： 43.2g |
| 外形サイズ： 63.5x63.5x13.57mm |
外形サイズ： 63.5x63.5x19.0mm |
| BGA256ピン（1.27mmピッチ） |
|
|
|
| 型番 ： MA-256BA-127-N-103 |
型番 ： MA-256BA-127-S-103 |
適合ソケット
●True BGA Socket：
TSG256-657GGHS
又は
TSG256-657GGYH
●Solder BGA
Socket：
MGSPT256-636GG
又は
MGS256-636GG
|
| 標準価格 ： \100,000 |
標準価格 ： \110,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
| 納 期 ： 15days |
納 期 ： 15days |
| 重 量 ： 18.8g |
重 量 ： 38.8g |
| 外形サイズ： 68.58x68.58x13.57mm |
外形サイズ： 68.58x68.58x19.0mm |
| BGA304ピン（1.27mmピッチ） |
|
|
|
| 型番 ： MA-304BA-127-N-103 |
型番 ： MA-304BA-127-S-103 |
適合ソケット
●True BGA Socket：
TSG304-657GGHS
又は
TSG304-657GGYH
●Solder BGA
Socket：
MGSPT304-636GG
又は
MGS304-636GG
|
| 標準価格 ： \110,000 |
標準価格 ： \120,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
| 納 期 ： 15days |
納 期 ： 15days |
| 重 量 ： 23.9g |
重 量 ： 48.2g |
| 外形サイズ： 76.2x76.2x13.57mm |
外形サイズ： 76.2x76.2x19.0mm |
| BGA352ピン（1.27mmピッチ） |
|
|
|
| 型番 ： MA-352BA-127-N-103 |
型番 ： MA-352BA-127-S-103 |
適合ソケット
●True BGA Socket：
TSG352-657GGHS
又は
TSG352-657GGYH
●Solder BGA
Socket：
MGSPT352-636GG
又は
MGS352-636GG
|
| 標準価格 ： \118,000 |
標準価格 ： \128,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
| 納 期 ： 15days |
納 期 ： 15days |
| 重 量 ： 34.4g |
重 量 ： 62.5g |
| 外形サイズ： 72.39x72.39x13.57mm |
外形サイズ： 72.39x72.39x19.0mm |
| BGA357ピン（1.27mmピッチ） |
|
|
|
| 型番 ： MA-357BA-127-N-103 |
型番 ： MA-357BA-127-S-103 |
適合ソケット
●True BGA Socket：
TSG357-657GGHS
又は
TSG357-657GGYH
●Solder BGA
Socket：
MGSPT357-636GG
又は
MGS357-636GG
|
| 信号取り出しピン：スルホール |
標準価格 ： \128,000 |
| 標準価格 ： \118,000 |
信号取り出しピン：ストレートピン |
| 納 期 ： 15days |
納 期 ： 15days |
| 重 量 ： 21.2g |
重 量 ： 56.2g |
| 外形サイズ： 71.12x71.12x13.57mm |
外形サイズ： 71.12x71.12x19.0mm |
| BGA360ピン（1.27mmピッチ） |
|
|
|
| 型番 ： MA-360BA1-127-N-103 |
型番 ： MA-360BA1-127-S-103 |
適合ソケット
●True BGA Socket：
1TSG360-657GGHS
又は
1TSG360-657GGYH
●Solder BGA
Socket：
1MGSPT360-636GG
又は
1MGS360-636GG
|
| 標準価格 ： \130,000 |
標準価格 ： \140,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
| 納 期 ： 15days |
納 期 ： 15days |
| 重 量 ： 21.2g |
重 量 ： 56.2g |
| 外形サイズ： 71.12x71.12x13.57mm |
外形サイズ： 71.12x71.12x19.0mm |
| BGA456ピン（1.27mmピッチ） |
|
|
|
| 型番 ： MA-456BA-127-N-103 |
型番 ： MA-456BA-127-S-103 |
適合ソケット
●True BGA Socket：
TSG456-657GGHS
又は
TSG456-657GGYH
●Solder BGA
Socket：
MGSPT456-636GG
又は
MGS456-636GG
|
| 標準価格 ： \153,000 |
標準価格 ： \163,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
| 納 期 ： 15days |
納 期 ： 15days |
| 重 量 ： 34.8g |
重 量 ： 71.3g |
| 外形サイズ： 72.39x72.39x13.57mm |
外形サイズ： 72.39x72.39x19.0mm |
| Motorola/IBM
PowerPC603/603e |
|
|
| 型番 ： MA-255BA-603-511 |
適合ソケット
●True BGA Socket：
TSG255-657GGHS
●Solder BGA
Socket：
MGSPT255-636GG
又は
MGS255-636GG
|
| 標準価格 ： \140,000 |
| 信号取り出しピン：Mictor Connecter |
| 納 期 ： 15days |
| 重 量 ： 45g |
| 外形サイズ： 78.74x63.5x34.73mm |
■注意■
アジレントテクノロジー社製ロジックアナライザ専用 |
| Motorola/IBM
PowerPC740 |
|
|
| 型番 ： MA-255BA-740-512 |
適合ソケット
●True BGA Socket：
TSG255-657GGHS
●Solder BGA
Socket：
MGSPT255-636GG
又は
MGS255-636GG
|
| 標準価格 ： \140,000 |
| 信号取り出しピン：Mictor Connecter |
| 納 期 ： 15days |
| 重 量 ： 45g |
| 外形サイズ： 78.74x63.5x34.73mm |
■注意■
アジレントテクノロジー社製ロジックアナライザ専用 |
| Hitachi
SH7750 |
|
|
| 型番 ： MA-256BA-7750-504 |
適合ソケット
●True BGA Socket：
TSG255-657GGHS
●Solder BGA
Socket：
MGSPT255-636GG
又は
MGS255-636GG
|
| 標準価格 ： \128,000 |
| 信号取り出しピン：Mictor Connecter |
| 重 量 ： 46.1g |
| 納 期 ： 15days |
| 外形サイズ： 55.88x73.66x42.0mm |
■注意■
アジレントテクノロジー社製ロジックアナライザ専用 |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
| LCC68ピン（1.27mmピッチ） |
|
 |
|
| 型番 ： CH-SK-68LC-N |
型番 ： CH-SK-68LC-S |
「L」タイプはありません |
| 標準価格 ： \29,000 |
標準価格 ： \29,000 |
| 信号取り出しピン：ピン無し |
信号取り出しピン：ストレートピン |
| 納 期 ： 45days |
納 期 ： 45days |
| 重 量 ： 34.5g |
重 量 ： 35.5g |
| 外形サイズ： 45.72x45.72x20.74mm |
外形サイズ： 45.72x45.72x20.85mm |
| LCC84ピン（1.27mmピッチ） |
|
|
|
| 型番 ： CH-SK-84LC-N |
型番 ： CH-SK-84LC-S |
「L」タイプはありません |
| 標準価格 ： \38,000 |
標準価格 ： \38,000 |
| 信号取り出しピン：ピン無し |
信号取り出しピン：ストレートピン |
| 納 期 ： 45days |
納 期 ： 45days |
| 重 量 ： 44.2g |
重 量 ： 48.5g |
| 外形サイズ： 52.26x52.26x24.14mm |
外形サイズ： 45.72x45.72x24.25mm |
| PLCC28ピン（1.27mmピッチ） |
|
 |
|
| 型番 ： CH-SK-28PL-N |
型番 ： CH-SK-28PL-S |
「L」タイプはありません |
| 標準価格 ： \16,000 |
標準価格 ： \16,000 |
| 信号取り出しピン：ピン無し |
信号取り出しピン：ストレートピン |
| 納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 14.4g |
重 量 ： 15g |
| 外形サイズ： 33.0x33.0x21.74mm |
外形サイズ： 33.0x33.0x21.85mm |
| PLCC32ピン（1.27mmピッチ） |
|
|
|
| 型番 ： CH-SK-32PL-N-201 |
型番 ： CH-SK-32PL-S-201 |
型番 ： CH-SK-32PL-L-201 |
| 標準価格 ： \22,000 |
標準価格 ： \24,000 |
標準価格 ： \25,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 35.7g |
重 量 ： 37.9g |
重 量 ： 38.3g |
| 外形サイズ： 40.64x43.18x35.04mm |
外形サイズ： 40.64x43.18x35.04mm |
外形サイズ： 55.05x43.18x35.04mm |
| PLCC68ピン（1.27mmピッチ） |
 |
|
|
| 型番 ： CH-SK-68PL-N |
型番 ： CH-SK-68PL-S |
「L」タイプはありません |
| 標準価格 ： \22,000 |
信号取り出しピン：ストレートピン |
| 信号取り出しピン：ピン無し |
標準価格 ： \22,000 |
| 納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 37.5g |
重 量 ： 38.3g |
| 外形サイズ： 45.72x45.72x22.74mm |
外形サイズ： 45.72x45.72x22.85mm |
 |
|
| 型番 ： CH-SK-68BPL-N |
クラムシェルソケット仕様
「S」「L」タイプはありません |
| 標準価格 ： \34,000 |
| 信号取り出しピン：ピン無し |
| 納 期 ： 10days |
| 重 量 ： 67.9g |
| 外形サイズ： 57.87x45.72x38.58mm |
| PLCC84ピン（1.27mmピッチ） |
|
 |
|
| 型番 ： CH-SK-84PL-N |
型番 ： CH-SK-84PL-S |
「L」タイプはありません |
| 標準価格 ： \36,000 |
標準価格 ： \36,000 |
| 信号取り出しピン：ピン無し |
信号取り出しピン：ストレートピン |
| 納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 49.1g |
重 量 ： 50.2g |
| 外形サイズ： 52.26x52.26x22.74mm |
外形サイズ： 52.26x52.26x22.85mm |
선하야토 IC아답터 & 소켓 (IC ADAPTER & SOCKET :
SUNHAYATO社)
| LCC68ピン（1.27mmピッチ） |
|
|
|
| 型番 ： CH-SK-68LC-N |
型番 ： CH-SK-68LC-S |
「L」タイプはありません |
| 標準価格 ： \29,000 |
標準価格 ： \29,000 |
| 信号取り出しピン：ピン無し |
信号取り出しピン：ストレートピン |
| 納 期 ： 45days |
納 期 ： 45days |
| 重 量 ： 34.5g |
重 量 ： 35.5g |
| 外形サイズ： 45.72x45.72x20.74mm |
外形サイズ： 45.72x45.72x20.85mm |
| LCC84ピン（1.27mmピッチ） |
|
|
|
| 型番 ： CH-SK-84LC-N |
型番 ： CH-SK-84LC-S |
「L」タイプはありません |
| 標準価格 ： \38,000 |
標準価格 ： \38,000 |
| 信号取り出しピン：ピン無し |
信号取り出しピン：ストレートピン |
| 納 期 ： 45days |
納 期 ： 45days |
| 重 量 ： 44.2g |
重 量 ： 48.5g |
| 外形サイズ： 52.26x52.26x24.14mm |
外形サイズ： 45.72x45.72x24.25mm |
| PLCC28ピン（1.27mmピッチ） |
|
|
|
| 型番 ： CH-SK-28PL-N |
型番 ： CH-SK-28PL-S |
「L」タイプはありません |
| 標準価格 ： \16,000 |
標準価格 ： \16,000 |
| 信号取り出しピン：ピン無し |
信号取り出しピン：ストレートピン |
| 納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 14.4g |
重 量 ： 15g |
| 外形サイズ： 33.0x33.0x21.74mm |
外形サイズ： 33.0x33.0x21.85mm |
| PLCC32ピン（1.27mmピッチ） |
|
|
|
| 型番 ： CH-SK-32PL-N-201 |
型番 ： CH-SK-32PL-S-201 |
型番 ： CH-SK-32PL-L-201 |
| 標準価格 ： \22,000 |
標準価格 ： \24,000 |
標準価格 ： \25,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 35.7g |
重 量 ： 37.9g |
重 量 ： 38.3g |
| 外形サイズ： 40.64x43.18x35.04mm |
外形サイズ： 40.64x43.18x35.04mm |
外形サイズ： 55.05x43.18x35.04mm |
| PLCC68ピン（1.27mmピッチ） |
|
|
|
|
| 型番 ： CH-SK-68PL-N |
型番 ： CH-SK-68PL-S |
「L」タイプはありません |
| 標準価格 ： \22,000 |
信号取り出しピン：ストレートピン |
| 信号取り出しピン：ピン無し |
標準価格 ： \22,000 |
| 納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 37.5g |
重 量 ： 38.3g |
| 外形サイズ： 45.72x45.72x22.74mm |
外形サイズ： 45.72x45.72x22.85mm |
|
|
|
| 型番 ： CH-SK-68BPL-N |
クラムシェルソケット仕様
「S」「L」タイプはありません |
| 標準価格 ： \34,000 |
| 信号取り出しピン：ピン無し |
| 納 期 ： 10days |
| 重 量 ： 67.9g |
| 外形サイズ： 57.87x45.72x38.58mm |
| PLCC84ピン（1.27mmピッチ） |
|
|
|
| 型番 ： CH-SK-84PL-N |
型番 ： CH-SK-84PL-S |
「L」タイプはありません |
| 標準価格 ： \36,000 |
標準価格 ： \36,000 |
| 信号取り出しピン：ピン無し |
信号取り出しピン：ストレートピン |
| 納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 49.1g |
重 量 ： 50.2g |
| 外形サイズ： 52.26x52.26x22.74mm |
外形サイズ： 52.26x52.26x22.85mm |
메모리 테스터 시스템 (Memory Tester
Product Line)도 공급합니다.(반도체, 전자부품 포함
공급)
| SOP32ピン（0.5mmピッチ） |
■型番の末尾：-101と-102では対応するパッケージサイズが異なります。
詳しくはお問い合わせ下さい。---- |
|
|
|
| 型番 ： CH-SK-32SP-05-N-101 |
型番 ： CH-SK-32SP-05-S-101 |
型番 ： CH-SK-32SP-05-L-101 |
| 標準価格 ： \27,000 |
標準価格 ： \29,000 |
標準価格 ： \30,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 29.9g |
重 量 ： 31.9g |
重 量 ： 32.4g |
| 外形サイズ： 40.64x48.26x37.6mm |
外形サイズ： 40.64x48.26x37.6mm |
外形サイズ： 55.04x48.26x37.6mm |
|
|
|
| 型番 ： CH-SK-32SP-05-N-102 |
型番 ： CH-SK-32SP-05-S-102 |
型番 ： CH-SK-32SP-05-L-102 |
| 標準価格 ： \22,700 |
標準価格 ： \24,700 |
標準価格 ： \25,700 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 14.2g |
重 量 ： 16.4g |
重 量 ： 16.8g |
| 外形サイズ： 38.1x30.48x33.4mm |
外形サイズ： 38.1x30.48x33.4mm |
外形サイズ： 38.1x44.89x33.4mm |
| SOP40ピン（0.5mmピッチ） |
|
|
|
| 型番 ： CH-SK-40SP-05-N-101 |
型番 ： CH-SK-40SP-05-S-101 |
型番 ： CH-SK-40SP-05-L-101 |
| 標準価格 ： \28,000 |
標準価格 ： \31,000 |
標準価格 ： \32,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 22.8g |
重 量 ： 25.5g |
重 量 ： 26g |
| 外形サイズ： 35.56x50.8x38.8mm |
外形サイズ： 35.56x50.8x38.8mm |
外形サイズ： 49.96x50.8x38.8mm |
| SOP44ピン（1.27mmピッチ） |
■型番の末尾：-101と-102では対応するパッケージサイズが異なります。
詳しくはお問い合わせ下さい。---- |
|
|
|
| 型番 ： CH-SK-44SP-127-N-101 |
型番 ： CH-SK-44SP-127-S-101 |
型番 ： CH-SK-44SP-127-L-101 |
| 標準価格 ： \31,000 |
標準価格 ： \33,000 |
標準価格 ： \34,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 48.6g |
重 量 ： 51.6g |
重 量 ： 52.5g |
| 外形サイズ： 53.34x45.72x38.6mm |
外形サイズ： 53.34x45.72x38.6mm |
外形サイズ： 67.74x45.72x38.6mm |
|
|
|
|
| 型番 ： CH-SK-44SP-127-N-102 |
型番 ： CH-SK-44SP-127-S-102 |
型番 ： CH-SK-44SP-127-L-102 |
| 標準価格 ： \31,000 |
標準価格 ： \33,000 |
標準価格 ： \34,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 28.9g |
重 量 ： 31.8g |
重 量 ： 32.4g |
| 外形サイズ： 35.56x50.8x34.1mm |
外形サイズ： 35.56x50.8x34.1mm |
外形サイズ： 35.56x65.2x34.1mm |
| SOP48ピン（0.5mmピッチ） |
|
|
|
| 型番 ： CH-SK-48SP-05-N-101 |
型番 ： CH-SK-48SP-05-S-101 |
型番 ： CH-SK-48SP-05-L-101 |
| 標準価格 ： \35,000 |
標準価格 ： \38,000 |
標準価格 ： \39,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 22.1g |
重 量 ： 25.2g |
重 量 ： 25.8g |
| 外形サイズ： 35.56x50.8x34.3mm |
外形サイズ： 35.56x50.8x34.3mm |
外形サイズ： 49.96x50.8x34.3mm |
| SOP56ピン（0.5mmピッチ） |
| 型番 ： CH-SK-56SP-05-N-101 |
型番 ： CH-SK-56SP-05-S-101 |
型番 ： CH-SK-56SP-05-L-101 |
| 標準価格 ： \38,000 |
標準価格 ： \42,000 |
標準価格 ： \43,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 25.1g |
重 量 ： 28.8g |
重 量 ： 29.6g |
| 外形サイズ： 35.56x50.8x34.3mm |
外形サイズ： 35.56x50.8x34.3mm |
外形サイズ： 49.96x50.8x34.3mm |
pcb21@korea.com
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
CH-SKシリーズ
| QFP32ピン（0.8mmピッチ） |
|
|
|
| 型番 ： CH-SK-32QF-08-N-101 |
型番 ： CH-SK-32QF-08-S-101 |
型番 ： CH-SK-32QF-08-L-101 |
| 標準価格 ： \26,000 |
標準価格 ： \28,000 |
標準価格 ： \28,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 26.8g |
重 量 ： 29.0g |
重 量 ： 29.4g |
| 外形サイズ： 40.64x45.72x38.2mm |
外形サイズ： 40.64x45.72x38.2mm |
外形サイズ： 40.64x60.12x38.2mm |
| QFP44ピン（0.8mmピッチ） |
■型番の末尾：-101と-102では対応するパッケージサイズが異なります。
詳しくはお問い合わせ下さい。---- |
|
|
|
| 型番 ： CH-SK-44QF-08-N-101 |
型番 ： CH-SK-44QF-08-S-101 |
型番 ： CH-SK-44QF-08-L-101 |
| 標準価格 ： \32,000 |
標準価格 ： \35,000 |
標準価格 ： \35,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 30.7g |
重 量 ： 33.7g |
重 量 ： 34.3g |
| 外形サイズ： 48.26x48.26x37.6mm |
外形サイズ： 48.26x48.26x37.6mm |
外形サイズ： 48.26x62.66x37.6mm |
|
|
|
| 型番 ： CH-SK-44QF-08-N-102 |
型番 ： CH-SK-44QF-08-S-102 |
型番 ： CH-SK-44QF-08-L-102 |
| 標準価格 ： \26,000 |
標準価格 ： \28,500 |
標準価格 ： \28,500 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 22.2g |
重 量 ： 25.2g |
重 量 ： 25.8g |
| 外形サイズ： 48.26x40.64x35.6mm |
外形サイズ： 48.26x40.64x35.6mm |
外形サイズ： 62.66x40.64x37.6mm |
| QFP64ピン（0.5mmピッチ） |
|
|
|
| 型番 ： CH-SK-64QF-05-N-101 |
型番 ： CH-SK-64QF-05-S-101 |
型番 ： CH-SK-64QF-05-L-101 |
| 標準価格 ： \30,000 |
標準価格 ： \34,500 |
標準価格 ： \36,500 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 37.8g |
重 量 ： 41.9g |
重 量 ： 43.1g |
| 外形サイズ： 45.72x50.8x37.9mm |
外形サイズ： 45.72x50.8x37.9mm |
外形サイズ： 45.72x62.5x37.9mm |
| QFP64ピン（1.0mmピッチ） |
|
|
|
| 型番 ： CH-SK-64QF-10-N-101 |
型番 ： CH-SK-64QF-10-S-101 |
型番 ： CH-SK-64QF-10-L-101 |
| 標準価格 ： \25,000 |
標準価格 ： \27,000 |
標準価格 ： \28,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 41g |
重 量 ： 45.1g |
重 量 ： 46.3g |
| 外形サイズ： 48.26x55.88x36.7mm |
外形サイズ： 48.26x55.88x36.7mm |
外形サイズ： 48.26x70.28x36.7mm |
|
 |
|
| 型番 ： CH-SK-64QF-10-N |
型番 ： CH-SK-64QF-10-S |
「L」タイプはありません |
| 標準価格 ： \30,000 |
標準価格 ： \30,000 |
| 信号取り出しピン：無し |
信号取り出しピン：ストレートピン |
| 納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 55.7g |
重 量 ： 57.1g |
| 外形サイズ： 50.8x68.58x41.94mm |
外形サイズ： 50.8x68.58x41.94mm |
| QFP80ピン（0.65mmピッチ） |
|
 |
|
| 型番 ： CH-SK-80QF-065-N |
型番 ： CH-SK-80QF-065-S |
「L」タイプはありません |
| 標準価格 ： \32,500 |
標準価格 ： \35,000 |
| 信号取り出しピン：無し |
信号取り出しピン：ストレートピン |
| 納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 58.9g |
重 量 ： 60.4g |
| 外形サイズ： 50.8x68.58x40.94mm |
外形サイズ： 50.8x68.58x40.94mm |
| QFP80ピン（0.8mmピッチ） |
 |
|
|
| 型番 ： CH-SK-80QF-08-N |
型番 ： CH-SK-80QF-08-S |
「L」タイプはありません |
| 標準価格 ： \32,500 |
標準価格 ： \35,000 |
| 信号取り出しピン：無し |
信号取り出しピン：ストレートピン |
| 納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 58.8g |
重 量 ： 59.7g |
| 外形サイズ： 50.8x68.58x41.94mm |
外形サイズ： 50.8x68.58x41.94mm |
| QFP100ピン（0.5mmピッチ） |
|
|
 |
| 型番 ： CH-SK-100QF-05-N-101 |
型番 ： CH-SK-100QF-05-S-101 |
型番 ： CH-SK-100QF-05-L-101 |
| 標準価格 ： \39,000 |
標準価格 ： \42,000 |
標準価格 ： \43,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 50.3g |
重 量 ： 57.1g |
重 量 ： 59.4g |
| 外形サイズ： 66.04x60.96x47.7mm |
外形サイズ： 66.04x60.96x47.7mm |
外形サイズ： 80.44x75.36x47.7mm |
| QFP100ピン（0.65mmピッチ） |
|
|
|
| 型番 ： CH-SK-100QF-065-02-N |
型番 ： CH-SK-100QF-065-02-S |
型番 ： CH-SK-100QF-065-02-L |
| 標準価格 ： \53,000 |
標準価格 ： \58,000 |
標準価格 ： \60,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 64.6g |
重 量 ： 70.8g |
重 量 ： 72.2g |
| 外形サイズ： 58.42x73.66x41.94mm |
外形サイズ： 58.42x73.66x41.94mm |
外形サイズ： 72.82x88.06x41.94mm |
 |
| 型番 ： CH-SK-100QF-065-N |
| 標準価格 ： \38,000 |
| 信号取り出しピン：無し |
| 納 期 ： 10days |
| 重 量 ： 63.4g |
| 外形サイズ： 50.8x68.58x40.94mm |
| QFP128ピン（0.5mmピッチ） |
|
|
|
| 型番 ： CH-SK-128QF-05-N-201 |
型番 ： CH-SK-128QF-05-S-201 |
型番 ： CH-SK-128QF-05-L-201 |
| 標準価格 ： \52,000 |
標準価格 ： \57,500 |
標準価格 ： \59,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 76.3g |
重 量 ： 85.5g |
重 量 ： 87.9g |
| 外形サイズ： 76.2x60.96x48.34mm |
外形サイズ： 76.2x60.96x48.34mm |
外形サイズ： 90.6x75.36x48.34mm |
선하야토 IC아답터 & 소켓 (IC ADAPTER & SOCKET :
SUNHAYATO社)
| QFP132ピン（0.635mmピッチ） |
 |
|
|
| 型番 ： CH-SK-132QF-0635-N-101 |
型番 ： CH-SK-132QF-0635-S-101 |
型番 ： CH-SK-132QF-0635-L-101 |
| 標準価格 ： \44,000 |
標準価格 ： \46,000 |
標準価格 ： \47,500 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 71.3g |
重 量 ： 80.6g |
重 量 ： 83g |
| 外形サイズ： 66.04x66.04x43.6mm |
外形サイズ： 66.04x66.04x43.6mm |
外形サイズ： 80.44x80.44x43.6mm |
| QFP144ピン（0.5mmピッチ） |
|
 |
|
| 型番 ： CH-SK-144QF-05-N-101 |
型番 ： CH-SK-144QF-05-S-101 |
型番 ： CH-SK-144QF-05-L-101 |
| 標準価格 ： \54,000 |
標準価格 ： \58,000 |
標準価格 ： \60,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 74.2g |
重 量 ： 83.5g |
重 量 ： 85.9g |
| 外形サイズ： 73.66x68.58x49.6mm |
外形サイズ： 73.66x68.58x49.6mm |
外形サイズ： 88.06x82.98x49.6mm |
| QFP160ピン（0.5mmピッチ） |
|
|
|
| 型番 ： CH-SK-160QF-05-N-101 |
型番 ： CH-SK-160QF-05-S-101 |
型番 ： CH-SK-160QF-05-L-101 |
| 標準価格 ： \49,500 |
標準価格 ： \56,000 |
標準価格 ： \57,500 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 94.3g |
重 量 ： 105.2g |
重 量 ： 107.6g |
| 外形サイズ： 83.82x63.5x42.4mm |
外形サイズ： 83.82x63.5x42.4mm |
外形サイズ： 98.22x77.9x42.4mm |
| QFP160ピン（0.65mmピッチ） |
|
|
|
| 型番 ： CH-SK-160QF-065-N-201 |
型番 ： CH-SK-160QF-065-S-201 |
型番 ： CH-SK-160QF-065-L-201 |
| 標準価格 ： \60,000 |
標準価格 ： \66,500 |
標準価格 ： \68,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 132.6g |
重 量 ： 143.5g |
重 量 ： 145.9g |
| 外形サイズ： 93.98x73.66x46.04mm |
外形サイズ： 93.98x73.66x46.04mm |
外形サイズ： 108.38x88.06x46.04mm |
| QFP160ピン（0.65mmピッチ） |
 |
| 型番 ： CH-SK-160QF-065-N |
| 標準価格 ： \59,000 |
| 信号取り出しピン：無し |
| 納 期 ： 10days |
| 重 量 ： 111.5g |
| 外形サイズ： 72.52x72.52x41.94mm |
| QFP176ピン（0.4mmピッチ） |
|
|
|
| 型番 ： CH-SK-176QF-04-N-201 |
型番 ： CH-SK-176QF-04-S-201 |
型番 ： CH-SK-176QF-04-L-201 |
| 標準価格 ： \96,000 |
標準価格 ： \98,000 |
標準価格 ： \100,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 45days |
納 期 ： 45days |
納 期 ： 45days |
| 重 量 ： -g |
重 量 ： -g |
重 量 ： -g |
| 外形サイズ： 78.74x78.74x41.7mm |
外形サイズ： 78.74x78.74x41.7mm |
外形サイズ： 92.74x92.74x41.7mm |
| QFP176ピン（0.5mmピッチ） |
|
|
 |
| 型番 ： CH-SK-176QF-05-N-101 |
型番 ： CH-SK-176QF-05-S-101 |
型番 ： CH-SK-176QF-05-L-101 |
| 標準価格 ： \68,000 |
標準価格 ： \70,000 |
標準価格 ： \72,500 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 96.3g |
重 量 ： 107.5g |
重 量 ： 109.8g |
| 外形サイズ： 78.74x73.66x49.2mm |
外形サイズ： 78.74x73.66x49.2mm |
外形サイズ： 93.14x88.06x49.2mm |
| QFP208ピン（0.5mmピッチ） |
■型番の末尾：-101と-102では対応するパッケージサイズが異なります。
詳しくはお問い合わせ下さい。---- |
 |
|
|
| 型番 ： CH-SK-208QF-05-N-101 |
型番 ： CH-SK-208QF-05-S-101 |
型番 ： CH-SK-208QF-05-L-101 |
| 標準価格 ： \71,000 |
標準価格 ： \75,000 |
標準価格 ： \79,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 123.6g |
重 量 ： 137.1g |
重 量 ： 140.2g |
| 外形サイズ： 83.82x78.74x48.4mm |
外形サイズ： 83.82x78.74x48.4mm |
外形サイズ： 98.22x93.14x48.4mm |
|
|
|
| 型番 ： CH-SK-208QF-05-N-102 |
型番 ： CH-SK-208QF-05-S-102 |
型番 ： CH-SK-208QF-05-L-102 |
| 標準価格 ： \71,000 |
標準価格 ： \75,000 |
標準価格 ： \79,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 123.6g |
重 量 ： 137.1g |
重 量 ： 140.2g |
| 外形サイズ： 98.2x93.1x48.4mm |
外形サイズ： 98.2x93.1x48.4mm |
外形サイズ： 98.2x93.1x48.4mm |
| QFP240ピン（0.5mmピッチ） |
|
 |
|
| 型番 ： CH-SK-240QF-05-N-101 |
型番 ： CH-SK-240QF-05-S-101 |
型番 ： CH-SK-240QF-05-L-101 |
| 標準価格 ： \72,000 |
標準価格 ： \77,000 |
標準価格 ： \82,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 147.3g |
重 量 ： 164.4g |
重 量 ： 167.2g |
| 外形サイズ： 99.06x88.9x49.6mm |
外形サイズ： 99.06x88.9x49.6mm |
外形サイズ： 113.46x103.3x49.6mm |
| QFP304ピン（0.5mmピッチ） |
|
|
|
| 型番 ： CH-SK-304QF-05-N-101 |
型番 ： CH-SK-304QF-05-S-101 |
型番 ： CH-SK-304QF-05-L-101 |
| 標準価格 ： \87,000 |
標準価格 ： \96,000 |
標準価格 ： \99,000 |
| 信号取り出しピン：スルホール |
信号取り出しピン：ストレートピン |
信号取り出しピン：ライトアングルピン |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 232.8g |
重 量 ： 254.5g |
重 量 ： 258.0g |
| 外形サイズ： 104.14x104.14x55.8mm |
外形サイズ： 104.14x104.14x55.8mm |
外形サイズ： 118.54x118.54x55.8mm |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
CH-SA149シリーズ
|
64ピン（0.8mmピッチ） |
80ピン（0.5mmピッチ） |
80ピン（0.65mmピッチ） |
 |
 |
 |
| 型番 ： CH-SA149-64QF08-108 |
型番 ： CH-SA149-80QF05-130 |
型番 ： CH-SA149-80QF065-117 |
| 標準価格 ： \28,500 |
標準価格 ： \37,000 |
標準価格 ： \33,000 |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 37g |
重 量 ： 32.2g |
重 量 ： 36.4g |
| 外形サイズ： 40.13x40.13x33.9mm |
外形サイズ： 40.13x40.13x34.6mm |
外形サイズ： 40.13x40.13x33.3mm |
|
80ピン（0.8mmピッチ） |
100ピン（0.5mmピッチ） |
100ピン（0.65mmピッチ） |
 |
 |
 |
| 型番 ： CH-SA149-80QF08-112 |
型番 ： CH-SA149-100QF05-125 |
型番 ： CH-SA149-100QF065-114 |
| 標準価格 ： \33,000 |
標準価格 ： \44,000 |
標準価格 ： \41,000 |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 43g |
重 量 ： 37.5g |
重 量 ： 46.5g |
| 外形サイズ： 39.62x44.7x36.7mm |
外形サイズ： 40.13x40.13x35.4mm |
外形サイズ： 39.62x44.7x33.9mm |
|
112ピン（0.65mmピッチ） |
144ピン（0.5mmピッチ） |
160ピン（0.65mmピッチ） |
 |
 |
 |
| 型番 ： CH-SA149-112QF065-142 |
型番 ： CH-SA149-144QF05-145 |
型番 ： CH-SA149-160QF065-123 |
| 標準価格 ： \46,000 |
標準価格 ： \61,000 |
標準価格 ： \62,500 |
| 納 期 ： 10days |
納 期 ： 10days |
納 期 ： 10days |
| 重 量 ： 53.7g |
重 量 ： 69.4g |
重 量 ： 95.3g |
| 外形サイズ： 45.21x45.21x35.75mm |
外形サイズ： 58.42x58.42x46.2mm |
外形サイズ： 60.96x60.96x35.3mm |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
pcb21@korea.com
|
パッケージ変換アダプター
|
| ■パッケージ変換アダプターはSOP・QFPを初めとする様々なパッケージを2.54mmピッチユニバーサル基板で使用できるようにするアダプターです。 |
|
ソケット搭載型 |
実装型 |
|
|
SKシリーズ |
SA149/150シリーズ |
STDシリーズ |
VAEシリーズ |
 |
 ゜ |
 |
 |
■STDシリーズアダプターは、アダプターにデバイスをハンダ付けして使用します。
■SKシリーズ・SA149シリーズ・SA150シリーズアダプターは、上部にソケットを搭載していますのでデバイスの繰り返し使用が可能です。
■SA149シリーズ・SA150シリーズアダプターは、QFPパッケージ用のアダプターです。搭載ソケットはSA149シリーズは山一電機製IC149タイプを、SA150シリーズは東京エレテック製NQPACKを使用しています。
■VAEシリーズアダプターは、各種パッケージを同じピン数の別のパッケージへ変換するアダプターです。使用できるデバイスを限定しているものもありますが、ほとんどの製品のピン対応は1対1になっていますので、ピン配列が同じであれば様々なデバイスに使用できます。
■注意！■
STDシリーズ以外の製品では、BGAやSOP・QFPのデバイスをご使用の場合は、搭載ソケットにパッケージが適合しない場合がありますので確認が必要です。
→問い合わせフォーム |
SKシリーズ ｜ SA149/150シリーズ ｜ STDシリーズ ｜ VAEシリーズ
-
선하야토 IC아답터 & 소켓 (IC ADAPTER & SOCKET :
SUNHAYATO社) 02-2659-2711
-
-
- SKシリーズ
- LCC
PLCC
SOP 28ピン 32ピン 40ピン
SOP 44ピン 48ピン 56ピン
QFP 32ピン 44ピン 64ピン 80ピン 100ピン
QFP 120ピン 128ピン
132ピン 144ピン
QFP 160ピン 176ピン 208ピン 240ピン 304ピン
BGA 256ピン 352ピン 357ピン
QUIP
SDIP
- SA149シリーズ
- QFP 64ピン 80ピン 100ピン 112ピン
QFP 120ピン
144ピン 160ピン
- SA150シリーズ
- QFP 100ピン 144ピン 168ピン
- STDシリーズ
- SOP
| 8ピン |
14ピン |
16ピン |
20ピン |
24ピン |
| 28ピン |
30ピン |
32ピン |
38ピン |
40ピン |
| 42ピン |
44ピン |
48ピン |
86ピン |
|
●SOPタイプパッドサイズ
QFP
| 32ピン |
44ピン |
48ピン |
52ピン |
60ピン |
| 64ピン |
80ピン |
100ピン |
112ピン |
120ピン |
| 128ピン |
132ピン |
136ピン |
144ピン |
168ピン |
| 196ピン |
208ピン |
240ピン |
256ピン |
|
●QFPタイプパッドサイズ
SDIP
DIP
ZIP
DIP幅変換アダプター
- VAEシリーズ
- QUIP64ピン→SDIP64ピン
DIP28ピン→SDIP28ピン
SDIP64ピン→QUIP64ピン
SDIP64ピン→SDIP64ピン
QFP256ピン0.5mmピッチ→TQPACK256
112ピン0.65mmピッチ
180度変換
Motorola MPC850/823
ピッチ変換
M5M29GB/T801AWG用ピッチ変換
SKシリーズ ｜ SA149/150シリーズ ｜ STDシリーズ ｜ VAEシリーズ
SK 시리즈
| LCC |
 |
 |
| 型番 : SK-68LC-DP |
型番 : SK-84LC-DP |
| 価格 : \ 5,000 |
価格 : \ 6,000 |
| デバイス側 : LCC68ピン（1.27mmピッチ） |
デバイス側 : LCC84ピン（1.27mmピッチ） |
| ボード側 : 2.54mmピッチ（2方向） |
ボード側 : 2.54mmピッチ（2方向） |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 22.1 g |
重量 : 31 g |
| 外形サイズ : 88.9x40.64x17.33 (mm) |
外形サイズ : 107.95x45.72x19.73 (mm) |
| PLCC |
 |
 |
| 型番 : SK-44PL-DP |
型番 : SK-52PL-DP |
| 価格 : \11,000 |
価格 : \ 7,500 |
| デバイス側 : PLCC44ピン（1.27mmピッチ） |
デバイス側 : PLCC52ピン（1.27mmピッチ） |
| ボード側 : 2.54mmピッチ（2方向） |
ボード側 : 2.54mmピッチ（2方向） |
| 納期 : 5 days |
納期 : 10 days |
| 重量 : 23.7 g |
重量 : 11.9 g |
| 外形サイズ : 59.0x40.64x24.3 (mm) |
外形サイズ : 35.56x44.64x13.0 (mm) |
 |
 |
| 型番 : SK-68PL-DP |
型番 : SK-84PL-DP |
| 価格 : \ 4,200 |
価格 : \ 5,400 |
| デバイス側 : PLCC68ピン（1.27mmピッチ） |
デバイス側 : PLCC84ピン（1.27mmピッチ） |
| ボード側 : 2.54mmピッチ（2方向） |
ボード側 : 2.54mmピッチ（2方向） |
| 納期 : 5 days |
納期 : 5 days |
| 重量 : 23.5 g |
重量 : 30.2 g |
| 外形サイズ : 88.9x40.64x17.23 (mm) |
外形サイズ : 107.95x45.72x17.23 (mm) |
메모리 테스터 시스템 (Memory Tester
Product Line)도
공급합니다. (반도체, 전자부품 포함 공급)
| SOP28ピン（0.65mmピッチ） |
SOP32ピン（0.5mmピッチ） |
|
■型番の末尾：-102とは対応するパッケージサイズが異なります。
詳しくはお問い合わせ下さい。 |
| 型番 : SK-28SP-DP-065 |
型番 : SK-32SP-DP-05 |
| 価格 : \13,000 |
価格 : \19,000 |
| ボード側 : 2.54mmピッチ（15.24mm幅） |
ボード側 : 2.54mmピッチ（2方向） |
| 納期 : 5 days |
納期 : 10 days |
| 重量 : 14.8 g |
重量 : 23.6 g |
| 外形サイズ : 20.32x38.1x28.64 (mm) |
外形サイズ : 40.64x48.26x26.63 (mm) |
| SOP32ピン（0.5mmピッチ） |
SOP40ピン（0.5mmピッチ） |
■型番：SK-32SP-DP-05とは対応するパッケージサイズが異なります。
詳しくはお問い合わせ下さい。 |
|
| 型番 : SK-32SP-DP-05-102 |
型番 : SK-40SP-DP-05 |
| 価格 : \14,800 |
価格 : \18,000 |
| ボード側 : 2.54mmピッチ（2方向） |
ボード側 : 2.54mmピッチ（2方向） |
| 納期 : 5 days |
納期 : 10 days |
| 重量 :10.6 g |
重量 : 16.8 g |
| 外形サイズ : 38.1x30.48x22.23 (mm) |
外形サイズ : 35.56x50.8x28.63 (mm) |
| SOP44ピン（1.27mmピッチ） |
SOP44ピン（1.27mmピッチ） |
■型番の末尾：-101と-102では対応するパッケージサイズが異なります。
|
|
|
| 型番 : SK-44SP-DP-127-101 |
型番 : SK-44SP-DP-127-102 |
| 価格 : \ 22,000 |
価格 : \ 22,000 |
| ボード側 : 2.54mmピッチ（2方向） |
ボード側 : 2.54mmピッチ（2方向） |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 36.3 g |
重量 : 17.3 g |
| 外形サイズ : 53.34x45.72x27.63 (mm) |
外形サイズ : 35.56x50.8x23.93 (mm) |
| SOP48ピン（0.5mmピッチ） |
SOP56ピン（0.5mmピッチ） |
|
|
| 型番 : SK-48SP-DP-05 |
型番 : SK-56SP-DP-05 |
| 価格 : \ 24,000 |
価格 : \ 25,000 |
| ボード側 : 2.54mmピッチ（2方向） |
ボード側 : 2.54mmピッチ（2方向） |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 15.6 g |
重量 : 17.8 g |
| 外形サイズ : 35.56x50.8x24.13 (mm) |
外形サイズ : 35.56x50.8x24.13 (mm) |
| QFP32ピン（0.8mmピッチ） |
QFP44ピン（0.8mmピッチ） |
|
■型番の末尾：-102、-103とは対応するパッケージサイズが異なります。
詳しくはお問い合わせ下さい。 |
| 型番 : SK-32QF-DP-08-101 |
型番 : SK-44QF-DP-08 |
| 価格 : \12,000 |
価格 : \12,000 |
| ボード側 : 2.54mmピッチ（2方向） |
ボード側 : 2.54mmピッチ（2方向） |
| 納期 : 10 days |
納期 : 8 days |
| 重量 : 25.8 g |
重量 : 23 g |
| 外形サイズ : 40.64x45.72x28.03 (mm) |
外形サイズ : 58.42x27.94x24.09 (mm) |
| QFP44ピン（0.8mmピッチ） |
QFP44ピン（0.8mmピッチ） |
| ■型番の末尾：-102、-103とは対応するパッケージサイズが異なります。 |
| 型番 : SK-44QF-DP-08-102 |
型番 : SK-44QF-DP-08-103 |
| 価格 : \15,000 |
価格 : \16,000 |
| ボード側 : 2.54mmピッチ（2方向） |
ボード側 : 2.54mmピッチ（2方向） |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 28.5 g |
重量 : 19.3g |
| 外形サイズ : 48.26x48.26x26.63 (mm) |
外形サイズ : 48.26x40.64x24.63 (mm) |
| QFP64ピン（0.5mmピッチ） |
QFP64ピン（0.8mmピッチ） |
|
 |
| 型番 : SK-64QF-DP-05-101 |
型番 : SK-64QF-DP-08 |
| 価格 : \ 24,000 |
価格 : \19,000 |
| ボード側 : 2.54mmピッチ（2方向） |
ボード側 : 2.54mmピッチ（2方向） |
| 納期 : 10 days |
納期 : 5 days |
| 重量 : 37.6 g |
重量 : 43.1 g |
| 外形サイズ : 45.72x50.8x27.23 (mm) |
外形サイズ : 66.04x50.8x26.63 (mm) |
| QFP64ピン（1.0mmピッチ） |
QFP80ピン（0.65mmピッチ） |
 |
 |
| 型番 : SK-64QF-DP-10 |
型番 : SK-80QF-DP-065 |
| 価格 : \12,500 |
価格 : \12,500 |
| ボード側 : 2.54mmピッチ（2方向） |
ボード側 : 2.54mmピッチ（2方向） |
| 納期 : 5 days |
納期 : 5 days |
| 重量 : 37.4 g |
重量 : 39 g |
| 外形サイズ : 68.58x50.8x26.63 (mm) |
外形サイズ : 66.04x50.8x26.63 (mm) |
| QFP80ピン（0.8mmピッチ） |
QFP100ピン（0.5mmピッチ） |
 |
 |
| 型番 : SK-80QF-DP-08 |
型番 : SK-100QF-DP-05 |
| 価格 : \12,500 |
価格 : \ 24,600 |
| ボード側 : 2.54mmピッチ（2方向） |
ボード側 : 2.54mmピッチ（2方向） |
| 納期 : 5 days |
納期 : 5 days |
| 重量 : 38.3 g |
重量 : 47.9 g |
| QFP100ピン（0.65mmピッチ） |
QFP100ピン（0.65mmピッチ） |
■SK-100QF-DP-065とSK-100QF-PG-065ではボード側のピン配列が異なります。対応するパッケージサイズは同一です。
|
 |
 |
| 型番 : SK-100QF-DP-065 |
型番 : SK-100QF-PG-065 |
| 価格 : \14,000 |
価格 : \14,000 |
| ボード側 : 2.54mmピッチ（2方向） |
ボード側 : 2.54mmピッチ（4方向） |
| 納期 : 5 days |
納期 : 5 days |
| 重量 : 40.1 g |
重量 : 41.5 g |
| 外形サイズ : 66.04x50.8x27.14 (mm) |
外形サイズ : 63.5x63.5x26.63 (mm) |
| QFP100ピン（0.8mmピッチ） |
QFP120ピン（0.8mmピッチ） |
 |
 |
| 型番 : SK-100QF-PG-08 |
型番 : SK-120QF-PG-082 |
| 価格 : \18,000 |
価格 : \ 25,000 |
| ボード側 : 2.54mmピッチ（4方向） |
ボード側 : 2.54mmピッチ（4方向） |
| 納期 : 8 days |
納期 : 8 days |
| 重量 : 74.3 g |
重量 : 74.9 g |
| 外形サイズ : 71.12x71.12x27.14 (mm) |
外形サイズ : 55.88x66.04x27.14 (mm) |
| QFP128ピン（0.5mmピッチ） |
QFP128ピン（0.8mmピッチ） |
|
 |
| 型番 : SK-128QF-PG-05-101 |
型番 : SK-128QF-PG-08 |
| 価格 : \ 25,000 |
価格 : \ 25,000 |
| ボード側 : 2.54mmピッチ（4方向） |
ボード側 : 2.54mmピッチ（4方向） |
| 納期 : 10 days |
納期 : 8 days |
| 重量 : 53.1 g |
重量 : 64.2 g |
| 外形サイズ : 76.2x60.96x29.03 (mm) |
外形サイズ : 63.5x81.28x27.63 (mm) |
| QFP132ピン（0.635mmピッチ） |
QFP144ピン（0.5mmピッチ） |
 |
|
| 型番 : SK-132QF-PG-0635 |
型番 : SK-144QF-PG-05 |
| 価格 : \ 24,000 |
価格 : \ 38,000 |
| ボード側 : 2.54mmピッチ（4方向） |
ボード側 : 2.54mmピッチ（4方向） |
| 納期 : 5 days |
納期 : 5 days |
| 重量 : 49.4 g |
重量 : 67.6 g |
| 外形サイズ : 66.04x66.04x25.43 (mm) |
外形サイズ : 68.58x73.66x28.03 (mm) |
| QFP160ピン（0.5mmピッチ） |
|
| 型番 : SK-160QF-PG-05-101 |
| 価格 : \ 28,000 |
| ボード側 : 2.54mmピッチ（4方向） |
| 納期 : 10 days |
| 重量 : 76.2 g |
| 外形サイズ : 83.82x63.5x26.73 (mm) |
| QFP160ピン（0.65mmピッチ） |
■SK-160QF-PG-065とSK-160QF-PG-065-102では対応するパッケージサイズが異なります。
|
 |
|
| 型番 : SK-160QF-PG-065 |
型番 : SK-160QF-PG-065-102 |
| 価格 : \ 25,000 |
価格 : \ 25,000 |
| ボード側 : 2.54mmピッチ（4方向） |
ボード側 : 2.54mmピッチ（4方向） |
| 納期 : 5 days |
納期 : 10 days |
| 重量 : 65.4 g |
重量 : 81.3 g |
| 外形サイズ : 72.39x72.39x27.63 (mm) |
外形サイズ : 93.98x73.66x26.73 (mm) |
| QFP176ピン（0.4mmピッチ） |
QFP176ピン（0.5mmピッチ） |
|
 |
| 型番 : SK-176QF-PG-04 |
型番 : SK-176QF-PG-05 |
| 価格 : \ 43,000 |
価格 : \ 41,000 |
| ボード側 : 2.54mmピッチ（4方向） |
ボード側 : 2.54mmピッチ（4方向） |
| 納期 : 14 days |
納期 : 5 days |
| 重量 : 71.2 g |
重量 : 75.1 g |
| 外形サイズ : 78.74x78.74x28.73 (mm) |
外形サイズ : 73.66x78.74x28.03 (mm) |
| QFP208ピン（0.5mmピッチ） |
■SK-208QF-PG-05とSK-208QF-PG-05-102では対応するパッケージサイズが異なります。
|
 |
|
| 型番 : SK-208QF-PG-05 |
型番 : SK-208QF-PG-05-102 |
| 価格 : \ 42,000 |
価格 : \ 42,000 |
| ボード側 : 2.54mmピッチ（4方向） |
ボード側 : 2.54mmピッチ（4方向） |
| 納期 : 5 days |
納期 : 5 days |
| 重量 : 91.3 g |
重量 : 91.5 g |
| 外形サイズ : 73.66x73.66x26.73 (mm) |
外形サイズ : 78.74x83.82x26.73 (mm) |
| QFP240ピン（0.5mmピッチ） |
QFP304ピン（0.5mmピッチ） |
 |
|
| 型番 : SK-240QF-PG-05 |
型番 : SK-304QF-PG-05-101 |
| 価格 : \ 44,000 |
価格 : \ 67,000 |
| ボード側 : 2.54mmピッチ（4方向） |
ボード側 : 2.54mmピッチ（4方向） |
| 納期 : 5 days |
納期 : 10 days |
| 重量 : 106.9 g |
重量 : 162.3 g |
| 外形サイズ : 88.9x99.06x33.76 (mm) |
外形サイズ : 104.14x104.14x33.63 (mm) |
메모리 테스터 시스템 (Memory Tester
Product Line)도 공급합니다.
| BGA256ピン（1.27mmピッチ） |
BGA352ピン（1.27mmピッチ） |
|
|
| 型番 : SK-256BA-PG-127 |
型番 : SK-352BA-PG-127 |
| 価格 : \ 78,000 |
価格 : \ 110,000 |
| ボード側 : 2.54mmピッチ（4方向） |
ボード側 : 2.54mmピッチ（4方向） |
| 対応パッケージコード : BA-256-001 |
対応パッケージコード : BA-352-001 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 74.3 g |
重量 : 114.4 g |
| 外形サイズ : 78.74x78.74x27.73 (mm) |
外形サイズ : 88.9x88.9x30.13 (mm) |
| BGA357ピン（1.27mmピッチ） |
|
| 型番 : SK-357BA-PG-127 |
| 価格 : \ 135,000 |
| ボード側 : 2.54mmピッチ（4方向） |
| 対応パッケージコード : BA-357-001 |
| 納期 : 10 days |
| 重量 : 200.5 g |
| 外形サイズ : 111.76x132.08x34.54 (mm) |
| QUIP64ピン |
SDIP28ピン（10.16mm幅） |
 |
 |
| 型番 : SK-64QP-64DP |
型番 : SK-28SD-28DP |
| 価格 : \ 13,000 |
価格 : \ 5,300 |
| ボード側 : 2.54mmピッチ（2方向） |
ボード側 : 2.54mmピッチ（15.24mm幅） |
| 納期 : 10 days |
納期 : 5 days |
| 重量 : 26.3 g |
重量 : 10.2 g |
| 外形サイズ : 60.41x40.64x15.84 (mm) |
外形サイズ : 38.1x20.32x18.18 (mm) |
| SDIP64ピン（19.05mm幅） |
SDIP64ピン（19.05mm幅） |
 |
 |
| 型番 : SK-64SD-DP-TX |
型番 : SK-64SD-DP-YG |
| 価格 : \ 22,000 |
価格 : \ 7,000 |
| ボード側 : 2.54mmピッチ（22.86mm幅） |
ボード側 : 2.54mmピッチ（22.86mm幅） |
| 納期 : 8 days |
納期 : 8 days |
| 重量 : 46.4 g |
重量 : 29.9 g |
| 외형사이즈 : 30.48x82.55x20.74 (mm) |
外形サイズ : 26.67x82.55x20.64 (mm) |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
SA149시리즈
| QFP64ピン（0.8mmピッチ） |
QFP80ピン（0.5mmピッチ） |
 |
 |
| 型番 : SA149-64QF-08-108 |
型番 : SA149-80QF-05-130 |
| 価格 : \16,000 |
価格 : \16,800 |
| 納期 : 5 days |
納期 : 5 days |
| 重量 : 18.1 g |
重量 : 17.5 g |
| 外形サイズ : 40.13x40.13x17.13 (mm) |
外形サイズ : 40.13x40.13x19.63 (mm) |
| QFP80ピン（0.65mmピッチ） |
QFP80ピン（0.8mmピッチ） |
 |
 |
| 型番 : SA149-80QF-065-117 |
型番 : SA149-80QF-08-112 |
| 価格 : \13,700 |
価格 : \13,100 |
| 納期 : 5 days |
納期 : 5 days |
| 重量 : 17.3 g |
重量 : 22.6 g |
| 外形サイズ : 40.13x40.13x16.73 (mm) |
外形サイズ : 39.62x44.7x20.13 (mm) |
| QFP100ピン（0.5mmピッチ） |
QFP100ピン（0.65mmピッチ） |
 |
 |
| 型番 : SA149-100QF-05-125 |
型番 : SA149-100QF-065-114 |
| 標準価格 : \19,900 |
価格 : \16,000 |
| 納期 : 5 days |
納期 : 5 days |
| 重量 : 20.5 g |
重量 : 21.9 g |
| 外形サイズ : 40.13x40.13x20.4 (mm) |
外形サイズ : 39.62x44.7x17.13 (mm) |
| QFP112ピン（0.65mmピッチ） |
QFP120ピン（0.4mmピッチ） |
 |
 |
| 型番 : SA149-112QF-065-142 |
型番 : SA149-120QF-04-143 |
| 価格 : \19,200 |
価格 : \ 37,000 |
| 納期 : 5 days |
納期 : 5 days |
| 重量 : 26.7 g |
重量 : 28.5 g |
| 外形サイズ : 45.21x19.78 x19.78 (mm) |
外形サイズ : 53.34x53.34x21.83 (mm) |
| QFP144ピン（0.5mmピッチ） |
QFP160ピン（0.65mmピッチ） |
 |
 |
| 型番 : SA149-144QF-05-145 |
型番 : SA149-160QF-065-123 |
| 価格 : \ 30,000 |
価格 : \ 31,500 |
| 納期 : 5 days |
納期 : 5 days |
| 重量 : 32.8 g |
重量 : 41.6 g |
| 外形サイズ : 58.42x58.42x21.0 (mm) |
外形サイズ : 60.96x60.96x18.53 (mm) |
선하야토 IC아답터 & 소켓 (IC ADAPTER & SOCKET :
SUNHAYATO社)
SA150 시리즈
| QFP100ピン（0.5mmピッチ） |
QFP144ピン（0.5mmピッチ） |
|
|
| 型番 : SA150-100QF-05-101 |
型番 : SA150-144QF-05-102 |
| 価格 : \ 35,000 |
価格 : \ 44,000 |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 15.1 g |
重量 : 26.1 g |
| 外形サイズ : 40.64x40.64x21.58 (mm) |
外形サイズ : 58.42x58.42x21.58 (mm) |
| QFP168ピン（0.65mmピッチ） |
|
| 型番 : SA150-168QF-065-104 |
| 価格 : \ 50,000 |
| 納期 : 10 days |
| 重量 : 33.4 g |
| 外形サイズ : 60.96x60.96x21.58 (mm) |
STDシリーズ
| SOP
8ピン（1.27mmピッチ） |
SOP14ピン（1.27mmピッチ） |
|
|
| 型番 : 08P-SOD-127-300 |
型番 : 14P-SOD-127-300 |
| 価格 : \ 950 |
価格 : \ 1,100 |
| ボード側 : 2.54mmピッチ（7.62mm幅） |
ボード側 : 2.54mmピッチ（7.62mm幅） |
| パッドサイズ : 3.00/9.60 (mm) |
パッドサイズ : 3.00/9.60 (mm) |
| パッド幅 : 0.80±0.10 (mm) |
パッド幅 : 0.80±0.10 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 0.7 g |
重量 : 0.9 g |
| 外形サイズ : 10.16x10.67x7.2 (mm) |
外形サイズ : 17.78x10.67x7.2 (mm) |
| SOP16ピン（1.27mmピッチ） |
SOP20ピン（0.65mmピッチ） |
|
|
| 型番 : 16P-SOD-127-300 |
型番 : 20P-SOD-065-300 |
| 価格 : \ 1,150 |
価格 : \ 1,300 |
| ボード側 : 2.54mmピッチ（7.62mm幅） |
ボード側 : 2.54mmピッチ（7.62mm幅） |
| パッドサイズ : 3.00/12.20 (mm) |
パッドサイズ : 3.00/9.60 (mm) |
| パッド幅 : 0.80±0.10 (mm) |
パッド幅 : 0.40±0.10 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 1.1 g |
重量 : 1.2 g |
| 外形サイズ : 20.32x13.21x7.2 (mm) |
外形サイズ : 25.4x10.67x7.2 (mm) |
| SOP20ピン（1.27mmピッチ） |
SOP24ピン（0.5mmピッチ） |
|
|
| 型番 : 20P-SOD-127-300 |
型番 : 24P-SOD-05-300 |
| 価格 : \ 1,300 |
価格 : \ 1,500 |
| ボード側 : 2.54mmピッチ（7.62mm幅） |
ボード側 : 2.54mmピッチ（7.62mm幅） |
| パッドサイズ : 3.00/12.20 (mm) |
パッドサイズ : 11.00/17.60 (mm) |
| パッド幅 : 0.80±0.10 (mm) |
パッド幅 : 0.30±0.05 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 1.4 g |
重量 : 1.5 g |
| 外形サイズ : 25.4x13.21x7.2 (mm) |
外形サイズ : 30.48x10.16x7.2 (mm) |
| SOP24ピン（0.65mmピッチ） |
SOP24ピン（1.27mmピッチ） |
|
|
| 型番 : 24P-SOD-065-300 |
型番 : 24P-SOD-127-300 |
| 価格 : \ 1,500 |
価格 : \ 1,500 |
| ボード側 : 2.54mmピッチ（7.62mm幅） |
ボード側 : 2.54mmピッチ（7.62mm幅） |
| パッドサイズ : 3.00/9.60 (mm) |
パッドサイズ : 3.00/12.20 (mm) |
| パッド幅 : 0.40±0.05 (mm) |
パッド幅 : 0.80±0.10 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 1.5 g |
重量 : 1.7 g |
| 外形サイズ : 30.48x10.67x7.2 (mm) |
外形サイズ : 30.48x13.21x7.2 (mm) |
| SOP28ピン（0.55mmピッチ） |
SOP28ピン（1.27mmピッチ） |
|
 |
| 型番 : 28P-SOD-055-600 |
型番 : 28P-SOD |
| 価格 : \ 1,600 |
価格 : \ 1,550 |
| ボード側 : 2.54mmピッチ（15.24mm幅） |
ボード側 : 2.54mmピッチ（15.24mm幅） |
| パッドサイズ : 3.70/14.70 (mm) |
パッドサイズ : 3.70/12.70 (mm) |
| パッド幅 : 0.30±0.05 (mm) |
パッド幅 : 0.80±0.05 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 2.5 g |
重量 : 3.8 g |
| 外形サイズ : 35.56x17.78x7.2 (mm) |
外形サイズ : 36.83x19.05x9.14 (mm) |
| SOP30ピン（0.65mmピッチ） |
SOP32ピン（0.5mmピッチ） |
|
|
| 型番 : 30P-SOD-065 |
型番 : 32P-SOD-05 |
| 価格 : \ 2,500 |
価格 : \ 2,500 |
| ボード側 : 2.54mmピッチ（15.24mm幅） |
ボード側 : 2.54mmピッチ（2方向） |
| パッドサイズ : 2.54/12.70 (mm) |
パッドサイズ : 5.00/22.00 (mm) |
| パッド幅 : 0.45±0.05 (mm) |
パッド幅 : 0.30±0.05 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 4.1 g |
重量 : 4.6 g |
| 外形サイズ : 20.32x40.64x9.14 (mm) |
外形サイズ : 22.86x40.64x9.14 (mm) |
| SOP32ピン（1.27mmピッチ） |
SOP38ピン（1.0mmピッチ） |
|
|
| 型番 : 32P-SOD-127-600 |
型番 : 38P-SOD |
| 価格 : \ 1,900 |
価格 : \ 2,200 |
| ボード側 : 2.54mmピッチ（15.24mm幅） |
ボード側 : 2.54mmピッチ（22.86mm幅） |
| パッドサイズ : 2.70/14.70 (mm) |
パッドサイズ : 10.00/20.30 (mm) |
| パッド幅 : 0.80±0.05 (mm) |
パッド幅 : 0.70±0.05 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 2.9 g |
重量 : 5.9 g |
| 外形サイズ : 40.64x17.78x7.2 (mm) |
外形サイズ : 49.0x26.0x9.14 (mm) |
| SOP40ピン（1.27mmピッチ） |
SOP42ピン（0.65mmピッチ） |
 |
|
| 型番 : 40P-SOD |
型番 : 42P-SOD-065 |
| 価格 : \ 2,900 |
価格 : \ 3,100 |
| ボード側 : 2.54mmピッチ（15.24mm幅） |
ボード側 : 2.54mmピッチ（15.24mm幅） |
| パッドサイズ : 4.14/12.14 (mm) |
パッドサイズ : 2.54/12.70 (mm) |
| パッド幅 : 0.80±0.05 (mm) |
パッド幅 : 0.40±0.05 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 5.3 g |
重量 : 5.7 g |
| 外形サイズ : 53.34x20.32x9.14 (mm) |
外形サイズ : 55.89x20.32x9.14 (mm) |
| SOP44ピン（1.27mmピッチ） |
SOP44ピン（0.8mmピッチ） |
 |
 |
| 型番 : 44P-SOD |
型番 : 44P-SOD-08 |
| 価格 : \ 3,300 |
価格 : \ 3,300 |
| ボード側 : 2.54mmピッチ（22.86mm幅） |
ボード側 : 2.54mmピッチ（15.24mm幅） |
| パッドサイズ : 6.00/18.00 (mm) |
パッドサイズ : 3.70/12.70 (mm) |
| パッド幅 : 0.65±0.05 (mm) |
パッド幅 : 0.5±0.05 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 7.2 g |
重量 : 5.9 g |
| 外形サイズ : 60.96x27.94x9.14 (mm) |
外形サイズ : 58.42x20.32x9.14 (mm) |
| SOP48ピン（0.5mmピッチ） |
SOP86ピン（0.5mmピッチ） |
 |
|
| 型番 : 48P-SOD-05 |
型番 : 86P-SOD-05 |
| 価格 : \ 3,800 |
価格 : \ 6,500 |
| ボード側 : 2.54mmピッチ（2方向） |
ボード側 : 2.54mmピッチ（2方向） |
| パッドサイズ : 7.62/22.86 (mm) |
パッドサイズ : 6.00/16.00 (mm) |
| パッド幅 : 0.30±0.05 (mm) |
パッド幅 : 0.30±0.05 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 7.2 g |
重量 : 11.4 g |
| 外形サイズ : 33.02x45.72x9.14 (mm) |
外形サイズ : 31.1x58.42x9.14 (mm) |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
| QFP32ピン（0.8mmピッチ） |
 |
| 型番 : 32P-QP-08 |
| 標準価格 : \2,400 |
| ボード側 : 2.54mmピッチ（4方向） |
| パッドサイズ : 7.00x7.00/13.00x13.00 (mm) |
| パッド幅 : 0.50±0.05 (mm) |
| 納期 : 1 days |
| 重量 : 4 g |
| 外形サイズ : 27.94x27.94x9.14 (mm) |
| QFP44ピン（1.0mmピッチ） |
QFP44ピン（0.8mmピッチ） |
|
 |
| 型番 : 44P-QD-10 |
型番 : 44P-QD-08 |
| 標準価格 : \3,000 |
標準価格 : \3,200 |
| ボード側 : 2.54mmピッチ（2方向） |
ボード側 : 2.54mmピッチ（2方向） |
| パッドサイズ : 12.00x12.00/18.00x18.00 (mm) |
パッドサイズ : 9.10x9.10/18.50x18.50 (mm) |
| パッド幅 : 0.50±0.05 (mm) |
パッド幅 : 0.60±0.05 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 9.2 g |
重量 : 5.5 g |
| 外形サイズ : 39.37x56.6x9.14 (mm) |
外形サイズ : 30.48x35.56x9.14 (mm) |
| QFP48ピン（0.5mmピッチ） |
QFP48ピン（0.8mmピッチ） |
 |
 |
| 型番 : 48P-QD-050 |
型番 : 48P-QD II |
| 標準価格 : \3,200 |
標準価格 : \3,200 |
| ボード側 : 2.54mmピッチ（15.24mm幅） |
ボード側 : 2.54mmピッチ（2方向） |
| パッドサイズ : 7.00x7.00/11.00x11.00 (mm) |
パッドサイズ : 9.50x9.50/18.50x18.50 (mm) |
| パッド幅 : 0.30±0.05 (mm) |
パッド幅 : 0.55±0.05 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 6.3 g |
重量 : 7.6 g |
| 外形サイズ : 63.5x20.32x9.14 (mm) |
外形サイズ : 40.13x40.13x9.14 (mm) |
| QFP52ピン（1.0mmピッチ） |
QFP60ピン（0.8mmピッチ） |
 |
|
| 型番 : 52P-QP |
型番 : 60P-QP |
| 標準価格 : \3,500 |
標準価格 : \3,200 |
| ボード側 : 2.54mmピッチ（4方向） |
ボード側 : 2.54mmピッチ（4方向） |
| パッドサイズ : 15.60x15.60/22.00x22.00 (mm) |
パッドサイズ : 15.90x15.90/21.20x21.20 (mm) |
| パッド幅 : 0.60±0.05 (mm) |
パッド幅 : 0.50±0.05 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 6.7 g |
重量 : 6.9 g |
| 外形サイズ : 36.83x36.83x9.14 (mm) |
外形サイズ : 38.1x38.1x9.14 (mm) |
| QFP64ピン（1.0mmピッチ） |
QFP64ピン（1.0mmピッチ） |
 |
|
| 型番 : 64P-QP |
型番 : 64P-QD |
| 標準価格 : \3,300 |
標準価格 : \3,300 |
| ボード側 : 2.54mmピッチ（4方向） |
ボード側 : 2.54mmピッチ（2方向） |
| パッドサイズ : 15.32x21.72/20.40x26.80 (mm) |
パッドサイズ : 15.32x21.72/20.40x26.80 (mm) |
| パッド幅 : 0.60±0.05 (mm) |
パッド幅 : 0.60±0.05 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 8.2 g |
重量 : 11.5 g |
| 外形サイズ : 36.83x36.83x9.14 (mm) |
外形サイズ : 41.8x44.45x9.14 (mm) |
| QFP64ピン（0.8mmピッチ） |
 |
| 型番 : 64P-QP-08 |
| ボード側 : 2.54mmピッチ（4方向） |
| パッドサイズ : 13.97x13.97/19.05x19.05 (mm) |
| パッド幅 : 0.45±0.05 (mm) |
| 納期 : 1 days |
| 標準価格 : \3,300 |
| 重量 : 7.2 g |
| 外形サイズ : 31.75x31.75x9.14 (mm) |
| QFP80ピン（0.8mmピッチ） |
QFP80ピン（0.8mmピッチ） |
 |
 |
| 型番 : 80P-QD |
型番 : 80P-QP |
| 標準価格 : \3,700 |
標準価格 : \3,700 |
| ボード側 : 2.54mmピッチ（2方向） |
ボード側 : 2.54mmピッチ（4方向） |
| パッドサイズ : 15.72x21.72/20.80x26.80 (mm) |
パッドサイズ : 15.72x21.72/20.80x26.80 (mm) |
| パッド幅 : 0.50±0.05 (mm) |
パッド幅 : 0.50±0.05 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 11.5 g |
重量 : 9.7 g |
| 外形サイズ : 52.07x34.29x9.14 (mm) |
外形サイズ : 36.83x36.83x9.14 (mm) |
| QFP80ピン（0.65mmピッチ） |
 |
| 型番 : 80P-QP-065 |
| 標準価格 : \3,700 |
| ボード側 : 2.54mmピッチ（4方向） |
| パッドサイズ : 14.60x14.60/18.60x18.60 (mm) |
| パッド幅 : 0.35±0.05 (mm) |
| 納期 : 1 days |
| 重量 : 8.4 g |
| 外形サイズ : 31.75x31.75x9.14 (mm) |
| QFP100ピン（0.4mmピッチ） |
QFP100ピン（0.5mmピッチ） |
|
 |
| 型番 : 100P-QP-040 |
型番 : 100P-QP-050 |
| 標準価格 : \6,800 |
標準価格 : \4,300 |
| ボード側 : 2.54mmピッチ（4方向） |
ボード側 : 2.54mmピッチ（4方向） |
| パッドサイズ : 12.40x12.40/16.00x16.00 (mm) |
パッドサイズ : 13.20x13.20/19.20x19.20 (mm) |
| パッド幅 : 0.40±0.05 (mm) |
パッド幅 : 0.30±0.05 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 9.7 g |
重量 : 9.4 g |
| 外形サイズ : 40.64x40.64x9.14 (mm) |
外形サイズ : 40.64x40.64x9.14 (mm) |
| QFP100ピン（0.65mmピッチ） |
QFP100ピン（0.635mmピッチ） |
 |
 |
| 型番 : 100P-QP |
型番 : 100P-QP- II |
| 標準価格 : \4,300 |
標準価格 : \4,300 |
| ボード側 : 2.54mmピッチ（4方向） |
ボード側 : 2.54mmピッチ（4方向） |
| パッドサイズ : 15.70x21.70/21.00x27.00 (mm) |
パッドサイズ : 18.40x18.40/25.40x25.40 (mm) |
| パッド幅 : 0.40±0.05 (mm) |
パッド幅 : 0.40±0.05 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 12.2 g |
重量 : 10.8 g |
| 外形サイズ : 39.37x39.37x9.14 (mm) |
外形サイズ : 39.37x39.37x9.14 (mm) |
| QFP100ピン（0.8mmピッチ） |
QFP112ピン（0.65mmピッチ） |
 |
 |
| 型番 : 100P-QP-08 II |
型番 : 112P-QP |
| 標準価格 : \5,000 |
標準価格 : \7,000 |
| ボード側 : 2.54mmピッチ（4方向） |
ボード側 : 2.54mmピッチ（4方向） |
| パッドサイズ : 21.00x21.00/30.00x30.00 (mm) |
パッドサイズ : 18.28x18.28/25.40x25.40 (mm) |
| パッド幅 : 0.50±0.05 (mm) |
パッド幅 : 0.40±0.05 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 11.6 g |
重量 : 11.5 g |
| 外形サイズ : 46.0x46.0x9.14 (mm) |
外形サイズ : 45.21x45.21x9.14 (mm) |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
| QFP120ピン（0.8mmピッチ） |
QFP120ピン（0.4mmピッチ） |
 |
 |
| 型番 : 120P-QP |
型番 : 120P-QP-040 |
| 標準価格 : \7,000 |
標準価格 : \7,300 |
| ボード側 : 2.54mmピッチ（4方向） |
ボード側 : 2.54mmピッチ（4方向） |
| パッドサイズ : 26.70x26.70/34.30x34.30 (mm) |
パッドサイズ : 14.00x14.00/19.20x19.20 (mm) |
| パッド幅 : 0.50±0.05 (mm) |
パッド幅 : 0.20±0.05 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 15 g |
重量 : 14.5 g |
| 外形サイズ : 53.34x53.34x9.14 (mm) |
外形サイズ : 53.34x53.34x9.14 (mm) |
| QFP120ピン（0.5mmピッチ） |
QFP128ピン（0.5mmピッチ） |
 |
 |
| 型番 : 120P-QP-050 |
型番 : 128P-QP-050 |
| 標準価格 : \7,000 |
標準価格 : \7,500 |
| ボード側 : 2.54mmピッチ（4方向） |
ボード側 : 2.54mmピッチ（4方向） |
| パッドサイズ : 19.00x19.00/25.0x25.0 (mm) |
パッドサイズ : 20.50x14.50/26.50x20.50 (mm) |
| パッド幅 : 0.30±0.05 (mm) |
パッド幅 : 0.28±0.05 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 14.7 g |
重量 : 14.8 g |
| 外形サイズ : 53.34x53.34x9.14 (mm) |
外形サイズ : 53.34x53.34x9.14 (mm) |
| QFP132ピン（0.635mmピッチ） |
QFP136ピン（0.8mmピッチ） |
|
 |
| 型番 : 132P-QP |
型番 : 136P-QP |
| 標準価格 : \5,000 |
ボード側 : 2.54mmピッチ（4方向） |
| ボード側 : 2.54mmピッチ（4方向） |
標準価格 : \5,100 |
| パッドサイズ : 22.00x22.00/28.10x28.10 (mm) |
パッドサイズ : 28.80x28.80/33.60x33.60 (mm) |
| パッド幅 : 0.40±0.05 (mm) |
パッド幅 : 0.40±0.05 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 13.5 g |
重量 : 13.2 g |
| 外形サイズ : 51.72x51.72x9.14 (mm) |
外形サイズ : 50.8x50.8x9.14 (mm) |
| QFP144ピン（0.65mmピッチ） |
QFP144ピン（0.5mmピッチ） |
 |
|
| 型番 : 144P-QP |
型番 : 144P-QP-050 |
| 標準価格 : \5,900 |
標準価格 : \7,900 |
| ボード側 : 2.54mmピッチ（4方向） |
ボード側 : 2.54mmピッチ（4方向） |
| パッドサイズ : 27.30x27.30/35.30x35.30 (mm) |
パッドサイズ : 20.50x14.50/26.50x26.50 (mm) |
| パッド幅 : 0.35±0.05 (mm) |
パッド幅 : 0.32±0.05 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 17.9 g |
重量 : 17.1 g |
| 外形サイズ : 64.0x64.0x9.14 (mm) |
外形サイズ : 58.42x58.42x9.14 (mm) |
| QFP168ピン（0.65mmピッチ） |
QFP196ピン（0.653mmピッチ） |
 |
|
| 型番 : 168P-QP |
型番 : 196P-QP |
| 標準価格 : \6,500 |
標準価格 : \8,000 |
| ボード側 : 2.54mmピッチ（4方向） |
ボード側 : 2.54mmピッチ（4方向） |
| パッドサイズ : 28.60x28.60/33.40x33.40 (mm) |
パッドサイズ : 32.64x32.64/41.02x41.02 (mm) |
| パッド幅 : 0.35±0.05 (mm) |
パッド幅 : 0.40±0.05 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 17.5 g |
重量 : 22.7 g |
| 外形サイズ : 60.96x60.96x9.14 (mm) |
外形サイズ : 71.12x71.12x9.14 (mm) |
| QFP208ピン（0.5mmピッチ） |
QFP240ピン（0.5mmピッチ） |
|
|
| 型番 : 208P-QP-050 |
型番 : 240P-QP-050 |
| 標準価格 : \11,000 |
標準価格 : \13,000 |
| ボード側 : 2.54mmピッチ（4方向） |
ボード側 : 2.54mmピッチ（4方向） |
| パッドサイズ : 27.70x27.70/31.90x31.90 (mm) |
パッドサイズ : 31.00x31.00/37.00x37.00 (mm) |
| パッド幅 : 0.30±0.05 (mm) |
パッド幅 : 0.30±0.05 (mm) |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 19.2 g |
重量 : 22.9 g |
| 外形サイズ : 60.45x60.45x9.14 (mm) |
外形サイズ : 66.04x66.04x9.14 (mm) |
| QFP256ピン（0.5mmピッチ） |
 |
| 型番 : 256P-QP-050 |
| 標準価格 : \13,500 |
| ボード側 : 2.54mmピッチ（4方向） |
| パッドサイズ : 41.10x29.10/44.10x32.10 (mm) |
| パッド幅 : 0.33±0.05 (mm) |
| 納期 : 1 days |
| 重量 : 25.4 g |
| 外形サイズ : 60.96x76.2x9.14 (mm) |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
SDIP24ピン（7.62mm幅）
SDIP32ピン（10.16mm幅） |
SDIP42ピン（15.24mm幅） |
 |
 |
| 型番 : 32P-SD |
型番 : 42P-SD |
| 価格 : \ 2,500 |
価格 : \ 3,200 |
| ボード側 : 2.54mmピッチ（15.24mm幅） |
ボード側 : 2.54mmピッチ（15.24mm幅） |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 5.1 g |
重量 : 6.2 g |
| 外形サイズ : 41.91x19.05x9.14 (mm) |
外形サイズ : 55.88x22.86x9.14 (mm) |
SDIP36ピン（7.62mm幅）
SDIP54ピン（15.24mm幅） |
SDIP64ピン（19.05mm幅） |
 |
 |
| 型番 : 54P-SD |
型番 : 64P-SD |
| 価格 : \ 3,400 |
価格 : \ 3,400 |
| ボード側 : 2.54mmピッチ（22.86mm幅） |
ボード側 : 2.54mmピッチ（22.86mm幅） |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 11.4 g |
重量 : 13 g |
| 外形サイズ : 69.85x26.67x9.14 (mm) |
外形サイズ : 82.55x26.67x9.14 (mm) |
| SDIP64ピン（19.05mm幅） |
SDIP64ピン（19.05mm幅） |
 |
 |
| 型番 : 64P-SDIIB |
型番 : 64P-SDIV |
| 価格 : \ 4,800 |
価格 : \ 3,400 |
| ボード側 : 2.54mmピッチ（22.86mm幅） |
ボード側 : 2.54mmピッチ（22.86mm幅） |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 17.3 g |
重量 : 14.8 g |
| 外形サイズ : 31.75x82.55x20.04 (mm) |
外形サイズ : 26.67x82.55x18.0 (mm) |
| SDIP64ピン（20.7mm幅） |
|
| 型番 : 64P-TX |
| 価格 : \ 3,500 |
| ボード側 : 2.54mmピッチ（22.86mm幅） |
| 納期 : 1 days |
| 重量 : 13.7 g |
| 外形サイズ : 30.48x82.55x9.14 (mm) |
| DIP42（15.24mm幅） |
DIP54（15.24mm幅） |
|
 |
| 型番 : 42DP-42SD |
型番 : 54DP-54SD |
| 価格 : \ 3,700 |
価格 : \ 3,900 |
| ボード側 : 1.778mmピッチ（15.24mm幅） |
ボード側 : 1.778mmピッチ（15.24mm幅） |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 6 g |
重量 : 10.9 g |
| 外形サイズ : 55.88x22.86x9.14 (mm) |
外形サイズ : 69.85x26.67x9.14 (mm) |
| DIP64（22.86mm幅） |
ZIP32ピン |
 |
 |
| 型番 : 64P-SD III |
型番 : 32P-ZD |
| 価格 : \ 3,900 |
価格 : \ 2,200 |
| ボード側 : 1.778mmピッチ（19.05mm幅） |
ボード側 : 2.54mmピッチ（7.62mm幅） |
| 納期 : 1 days |
納期 : 1 days |
| 重量 : 13.4 g |
重量 : 4.2 g |
| 外形サイズ : 82.55x26.67x9.14 (mm) |
外形サイズ : 44.45x11.43x7.37 (mm) |
| DIP20ピン |
|
|
|
| 型番 : MIL-CHB-20/3406 |
型番 : MIL-CHB-20/3604 |
型番 : MIL-CHB-20/4603 |
| 価格 : \ 1,900 |
価格 : \ 1,900 |
価格 : \ 1,900 |
| デバイス側 : 20ピン（300・400mil幅） |
デバイス側 : 20ピン（300・600mil幅） |
デバイス側 : 20ピン（400・600mil幅） |
| ボード側 : 20ピン（600mil幅） |
ボード側 : 20ピン（400mil幅） |
ボード側 : 20ピン（300mil幅） |
| 納期 : 1 days |
納期 : 1 days |
納期 : 1 days |
| 重量 : 2.2 g |
重量 : 2.2 g |
重量 : 2.2 g |
| 外形サイズ : 27.3x17.78x9.14 (mm) |
外形サイズ : 27.3x17.78x9.14 (mm) |
外形サイズ : 27.3x17.78x9.14 (mm) |
| DIP22ピン |
|
|
|
| 型番 : MIL-CHB-22/3406 |
型番 : MIL-CHB-22/3604 |
型番 : MIL-CHB-22/4603 |
| 価格 : \ 2,000 |
価格 : \ 2,000 |
価格 : \ 2,000 |
| デバイス側 : 22ピン（300・400mil幅） |
デバイス側 : 22ピン（300・600mil幅） |
デバイス側 : 22ピン（400・600mil幅） |
| ボード側 : 22ピン（600mil幅） |
ボード側 : 22ピン（400mil幅） |
ボード側 : 22ピン（300mil幅） |
| 納期 : 1 days |
納期 : 1 days |
納期 : 1 days |
| 重量 : 2.7 g |
重量 : 2.7 g |
重量 : 2.7 g |
| 外形サイズ : 29.8x17.78x9.14 (mm) |
外形サイズ : 29.8x17.78x9.14 (mm) |
外形サイズ : 29.8x17.78x9.14 (mm) |
| DIP24ピン |
|
|
|
| 型番 : MIL-CHB-24/3406 |
型番 : MIL-CHB-24/3604 |
型番 : MIL-CHB-24/4603 |
| 価格 : \ 2,000 |
価格 : \ 2,000 |
価格 : \ 2,000 |
| デバイス側 : 24ピン（300・400mil幅） |
デバイス側 : 24ピン（300・600mil幅） |
デバイス側 : 24ピン（400・600mil幅） |
| ボード側 : 24ピン（600mil幅） |
ボード側 : 24ピン（400mil幅） |
ボード側 : 24ピン（300mil幅） |
| 納期 : 1 days |
納期 : 1 days |
納期 : 1 days |
| 重量 : 2.7 g |
重量 : 2.7 g |
重量 : 2.7 g |
| 外形サイズ : 30.48x17.78x9.14 (mm) |
外形サイズ : 30.48x17.78x9.14 (mm) |
外形サイズ : 30.48x17.78x9.14 (mm) |
| DIP28ピン |
|
|
|
| 型番 : MIL-CHB-28/3406 |
型番 : MIL-CHB-28/3604 |
型番 : MIL-CHB-28/4603 |
| 価格 : \ 2,200 |
価格 : \ 2,200 |
価格 : \ 2,200 |
| デバイス側 : 28ピン（300・400mil幅） |
デバイス側 : 28ピン（300・600mil幅） |
デバイス側 : 28ピン（400・600mil幅） |
| ボード側 : 28ピン（600mil幅） |
ボード側 : 28ピン（400mil幅） |
ボード側 : 28ピン（300mil幅） |
| 納期 : 1 days |
納期 : 1 days |
納期 : 1 days |
| 重量 : 3.2 g |
重量 : 3.2g |
重量 : 3.2g |
| 外形サイズ : 35.56 x17.78x9.14 (mm) |
外形サイズ : 35.56x17.78x9.14 (mm) |
外形サイズ : 35.56x17.78x9.14 (mm) |
| DIP32ピン |
|
|
|
| 型番 : MIL-CHB-32/3406 |
型番 : MIL-CHB-32/3604 |
型番 : MIL-CHB-32/4603 |
| 価格 : \ 2,400 |
価格 : \ 2,400 |
価格 : \ 2,400 |
| デバイス側 : 32ピン（300・400mil幅） |
デバイス側 : 32ピン（300・600mil幅） |
デバイス側 : 32ピン（400・600mil幅） |
| ボード側 : 32ピン（600mil幅） |
ボード側 : 32ピン（400mil幅） |
ボード側 : 32ピン（300mil幅） |
| 納期 : 1 days |
納期 : 1 days |
納期 : 1 days |
| 重量 : 3.5 g |
重量 : 3.5g |
重量 : 3.5g |
| 外形サイズ : 40.64 x17.78x9.14 (mm) |
外形サイズ : 40.64 x17.78x9.14 (mm) |
外形サイズ : 40.64 x17.78x9.14 (mm) |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
VAE
시리즈
| QUIP64ピン→SDIP64ピン |
DIP28ピン→SDIP28ピン |
 |
 |
| 型番 : VAE-64QP-64SD |
型番 : VAE-28DP-28SD |
| 価格 : \ 18,000 |
価格 : \ 5,300 |
| デバイス側 : QUIP64ピン |
デバイス側 : DIP28ピン |
| ボード側 : SDIP64ピン |
ボード側 : SDIP28ピン |
| 納期 : 10 days |
納期 : 5 days |
| 重量 : 46.4 g |
重量 : 7.9 g |
| 外形サイズ : 60.41x40.64x23.46 (mm) |
外形サイズ : 38.1x20.32x16.79 (mm) |
| 信号対応は1：1です。 |
信号対応は1：1です。 |
| SDIP64ピン→QUIP64ピン |
SDIP64ピン→SDIP64ピン |
 |
 |
| 型番 : VAE-64SD-64QP |
型番 : VAE-64TX-SD |
| 価格 : \ 15,000 |
価格 : \ 22,000 |
| デバイス側 : SDIP64ピン |
デバイス側 : SDIP64ピン（20.7mm幅） |
| ボード側 : QUIP64ピン |
ボード側 : SDIP64ピン（19.05mm幅） |
| 納期 : 10 days |
納期 : 8 days |
| 重量 : 27.1 g |
重量 : 41.9 g |
| 外形サイズ : 60.41x40.64x16.87 (mm) |
外形サイズ : 28.85x72.6x20.74 (mm) |
| 信号対応は1：1です。 |
TEXTOOL社のSDIPソケットのピン幅を20.7mmから19.05mmに変換します。 |
| QFP256ピン0.5mmピッチ→TQPACK256 |
112ピン0.65mmピッチ
180度変換 |
|
|
| 型番 : VAE-256QF05-SH7055 |
型番 : VAE-112QF065-ROT2 |
| 価格 : \ 59,000 |
価格 : \ 58,000 |
| デバイス側 : QFP256ピン（0.5mmピッチ） |
デバイス側 : QFP112ピン（0.65mmピッチ） |
| ボード側 : TQSOCKET256 |
ボード側 : QFP112ピン（0.65mmピッチ） |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 46.3 g |
重量 : 56.3 g |
| 外形サイズ : 48.26x60.96x12.3 (mm) |
外形サイズ : 53.0x50.50x27.5 (mm) |
| ターゲット上に実装されたTQPACK256にデバイスを搭載するためのアダプターです。TQPACKは付属しません。信号対応は1：1です。 |
QFP112ピン0.65mmピッチの1番ピンの位置を180度回転させます。信号対応は1：1です。 |
| Motorola MPC850/823
ピッチ変換 |
M5M29GB/T801AWG用ピッチ変換 |
|
|
| 型番 : VAE-256BA127-BA10-850 |
型番 : VAE-48CS-48SP05-501 |
| 価格 : \ 170,000 |
価格 : \ 35,000 |
| デバイス側 : PGA256ピン（1.27mmピッチ） |
デバイス側 : CSP48ピン（0.75mmピッチ） |
| ボード側 : BGA256ピン（1.0mmピッチ） |
ボード側 : SOP48ピン（0.5mmピッチ） |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 13.7 g |
重量 : 28 g |
| 外形サイズ : 25.4x31.25x12.8 (mm) |
外形サイズ : 40.64x38.1x40.3 (mm) |
| Motorola MPC850/823専用品です。 |
三菱電機M5M29GB/T801AWG(16Bit)専用品です。 |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
|
|
ICEプローブポッドアダプター |
 |
■ICEプローブポッドアダプターは、エミュレータ先端部の形状を変換するアダプターです。
■開発するターゲットボードのパッケージと、所有しているエミュレータの先端部が異なる場合、このアダプターを使用してエミュレータの先端部を変換します。
■注意！■
■これらのアダプターは、各CPU専用製品となっています。パッケージ・ピン数が同じであっても、他のCPU用として流用することは出来ません。 |
FUJITSU ｜ HITACHI ｜ INTEL ｜ MOTOROLA ｜ NEC
TOSHIBA ｜ ROM
Emulator
- FUJITSU
-
| MB89120/A、MB89130/A |
MB89150/A、MB89160/A |
MB89190 |
| MBM89550A/570 |
MB89610、MB89620、MB89630 |
| MB89650A |
MB89640、MB89670/A |
| MB89863 |
MB89910 |
MB89930 |
| MB89PV130 |
MB89PV190 |
|
| F2MC16、16H、16L、16F |
- HITACHI
-
| H8/325 |
H8/329 |
H8/330、H8/337 |
| H8/3337Y |
H8/520 |
H8/532、H8/534、H8/536 |
| HD 6301Y / 6303Y |
HD64180S |
HD64180Z / R1 |
| HD643180X / 647180X |
SH7604 |
|
- INTEL
-
| 80186/80286 |
8086、80C86A |
80960CA、80960CF |
| 80960HA／HD／HT |
80960JA、80960JF |
80C186、80C188 |
| 80C31 |
80386SX |
i 386EX |
| i 486SX |
SL Enhanced i486 |
|
- MOTOROLA
-
| 68HC11A8 |
MC68HC000/01 |
|
| MC68000 |
MC68EC000 |
MC68020 |
| MC68EC020 |
MC68030 |
MC68060 |
| MC68302 |
MC68332 |
MC68340 |
| MC68360 |
|
|
- NEC
-
| V20、V30 |
V25、V35 |
V33 |
| V40、V50 |
V40HL、V50HL |
V53A |
| V55PI |
V810 |
|
| μPD78081、78082 |
μPD78234 |
μPD78C10A、78C11A |
- TOSHIBA
-
| TMP68HC000 |
TMP68EC020 |
|
| TMP68301F |
TMP68301AFR |
TMP68303F |
- ROM-Emulator
-
FUJITSU ｜ HITACHI ｜ INTEL ｜ MOTOROLA ｜ NEC
TOSHIBA ｜ ROM
Emulator
선하야토 IC아답터 & 소켓 (IC ADAPTER & SOCKET :
SUNHAYATO社)
FUJITSU
(후지쯔)
| 対応CPU :
F2MC16,F2MC16H,F2MC16L,F2MC16F |
対応CPU :
MB89120/A,MB89130/A |
 |
 |
| 型番 : 100QF-100SQF-16F |
型番 : 48QF-48SQF-8L-DWN |
| 標準価格 : \ 46,000 |
標準価格 : \ 14,700 |
| ICE側 : QFP100ピン(0.65mmピッチ) |
ICE側 : メスコネクタ48ピン(2.54mmピッチ) |
| ボード側 : SQFP100ピン(0.5mmピッチ) |
ボード側 : SQFP48ピン(0.5mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 29 g |
重量 : 10.3 g |
| 外形サイズ : 39.62x44.7x32.5 (mm) |
外形サイズ : 40.13x40.13x21.9 (mm) |
| 対応CPU :
MB89120/A,MB89130/A |
対応CPU :
MB89150/A,MB89160/A,
MB89640,MB89670/A |
 |
 |
| 型番 : 48QF-48SQF-8L-UP |
型番 : 80QF-80QF2-8L-UP |
| 標準価格 : \ 6,300 |
標準価格 : \ 6,000 |
| ICE側 : QFP48ピン(0.8mmピッチ) |
ICE側 : QFP80ピン(0.8mmピッチ) |
| ボード側 : オスコネクタ48ピン(2.54mmピッチ) |
ボード側 : オスコネクタ80ピン(2.54mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 9.8 g |
重量 : 13.9 g |
| 外形サイズ : 40.13x40.13x8.0 (mm) |
外形サイズ : 36.83x36.83x8.8 (mm) |
対応CPU :
MB89150/A,MB89160/A,
MB89640,MB89670/A |
対応CPU : MB89190 |
 |
 |
| 型番 : 80QF-80QF2-8L-DWN |
型番 : 48QF-28SOP-8L |
| 標準価格 : \ 23,000 |
標準価格 : \ 12,500 |
| ICE側 : メスコネクタ80ピン(2.54mmピッチ) |
ICE側 : QFP48ピン(0.8mmピッチ) |
| ボード側 : QFP80ピン(0.65mmピッチ) |
ボード側 : SOP28ピン(1.27mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 14.1 g |
重量 : 15.8 g |
| 外形サイズ : 36.83x36.83x17.9 (mm) |
外形サイズ : 35.56x38.1x18.9 (mm) |
| 対応CPU :
MB89550A,MA89570 |
対応CPU :
MB89610,MB89620,MB89630 |
|
 |
| 型番 : 100SQF-100TQF-8L |
型番 : 64SD-64QF-8L |
| 標準価格 : \ 48,000 |
標準価格 : \ 26,000 |
| ICE側 : QFP100ピン(0.5mmピッチ) |
ICE側 : SDIP64ピン |
| ボード側 : QFP100ピン(0.4mmピッチ) |
ボード側 : QFP64ピン(1.0mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 31.9 g |
重量 : 37.1 g |
| 外形サイズ : 40.13x40.13x24.75 (mm) |
外形サイズ : 45.72x62.23x28.0 (mm) |
| 対応CPU :
MB89610,MB89620,MB89630 |
対応CPU :
MB89610,MB89620,MB89630 |
 |
 |
| 型番 : 64SD-64QF2-8L |
型番 : 64SD-64SQF-8L |
| 標準価格 : \ 28,000 |
標準価格 : \ 29,200 |
| ICE側 : SDIP64ピン |
ICE側 : SDIP64ピン |
| ボード側 : QFP64ピン(0.65mmピッチ) |
ボード側 : QFP64ピン(0.5mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 30.4 g |
重量 : 29.6 g |
| 外形サイズ : 45.72x62.23x28.0 (mm) |
外形サイズ : 45.72x62.62x28.0 (mm) |
| 対応CPU :
MB89650A |
対応CPU : MB89863 |
 |
 |
| 型番 : 100SQF-100QF-8L |
型番 : 64SD-48QF-8L |
| 標準価格 : \ 29,000 |
標準価格 : \ 37,500 |
| ICE側 : SQFP100ピン(0.5mmピッチ) |
ICE側 : SDIP64ピン |
| ボード側 : QFP100ピン(0.65mmピッチ) |
ボード側 : QFP48ピン(0.8mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 23.5 g |
重量 : 60.6 g |
| 外形サイズ : 40.13x40.13x17.94 (mm) |
外形サイズ : 40.13x73.66x38.6 (mm) |
| 対応CPU :
MB89910 |
対応CPU :
MB89PV130 |
 |
|
| 型番 : 64SD-48SD-8L2 |
型番 : 48QF-48SD-8L |
| 標準価格 : \ 16,500 |
標準価格 : \ 13,000 |
| ICE側 : SDIP64ピン |
ICE側 : QFP48ピン(0.8mmピッチ) |
| ボード側 : SDIP48ピン |
ボード側 : SDIP48ピン |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 13.6 g |
重量 : 25.2 g |
| 外形サイズ : 21.59x58.42x16.68 (mm) |
外形サイズ : 35.56x63.5x18.47 (mm) |
| 対応CPU :
MB89930 |
対応CPU :
MB89PV190 |
|
|
| 型番 : 48QF-30SOP-8L |
型番 : 48QF-28DP-8L |
| 標準価格 : \ 16,000 |
標準価格 : \ 11,000 |
| ICE側 : QFP48ピン(0.8mmピッチ) |
ICE側 : QFP48ピン(0.8mmピッチ) |
| ボード側 : SOP30ピン(0.65mmピッチ) |
ボード側 : DIP28ピン |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 14.2 g |
重量 : 17.7 g |
| 外形サイズ : 35.56x40.64x20.9 (mm) |
外形サイズ : 35.56x38.1x20.45 (mm) |
| 対応CPU :
MB89PV190 |
|
| 型番 : 48QF-28SD-8L |
| 標準価格 : \ 11,000 |
| ICE側 : QFP48ピン(0.8mmピッチ) |
| ボード側 : SDIP28ピン |
| 納期 : 10 days |
| 重量 : 14.7 g |
| 外形サイズ : 35.56x38.1x19.32 (mm) |
메모리 테스터 시스템 (Memory Tester
Product Line)도 공급합니다.(반도체, 전자부품 포함
공급)
HITACHI (반도체부품도
공급)
| 対応CPU :
H8/325 |
対応CPU :
H8/325,H8/329 |
 |
 |
| 型番 : 64SD-68PL-325H |
型番 : 64SD-64QF-325HA |
| 標準価格 : \ 35,000 |
標準価格 : \ 34,000 |
| ICE側 : SDIP64ピン |
ICE側 : SDIP64ピン |
| ボード側 : PLCC68ピン |
ボード側 : QFP64ピン(0.8mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 53.9 g |
重量 : 44.2 g |
| 外形サイズ : 40.64x60.96x26.1 (mm) |
外形サイズ : 40.64x60.96x35.9 (mm) |
| 対応CPU :
H8/330,H8/337 |
対応CPU :
H8/330,H8/337 |
 |
 |
| 型番 : 84LC-80QF-330H |
型番 : 84LC-84PL-330H |
| 標準価格 : \ 40,000 |
標準価格 : \ 36,000 |
| ICE側 : LCC84ピン |
ICE側 : LCC84ピン |
| ボード側 : QFP80ピン(0.65mmピッチ) |
ボード側 : PLCC84ピン |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 35.8 g |
重量 : 47 g |
| 外形サイズ : 52.26x52.26x34.04 (mm) |
外形サイズ : 52.26x52.26x25.24 (mm) |
| 対応CPU :
H8/330,H8/337 |
対応CPU :
H8/330,H8/337 |
 |
 |
| 型番 : 84PG-80QF-330H |
型番 : 84PG-84PL-330H |
| 標準価格 : \ 40,000 |
標準価格 : \ 36,000 |
| ICE側 : PGA84ピン |
ICE側 : PGA84ピン |
| ボード側 : QFP80ピン(0.65mmピッチ) |
ボード側 : PLCC84ピン |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 36.1 g |
重量 : 47.3 g |
| 外形サイズ : 52.26x52.26x27.15 (mm) |
外形サイズ : 52.26x52.26x18.35 (mm) |
| 対応CPU :
H8/330,H8/337 |
対応CPU : H8/3337Y |
 |
 |
| 型番 : 84PL-80QF-330H |
型番 : 84PL-80QF05-3337 |
| 標準価格 : \ 40,000 |
標準価格 : \ 26,000 |
| ICE側 : PLCC84ピン |
ICE側 : PLCC84ピン |
| ボード側 : QFP80ピン(0.65mmピッチ) |
ボード側 : QFP80ピン(0.5mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 37.3 g |
重量 : 17.9 g |
| 外形サイズ : 52.26x52.26x31.54 (mm) |
外形サイズ : 38.1x38.1x27.3 (mm) |
| 対応CPU :
H8/3337Y |
対応CPU : H8/520 |
|
 |
| 型番 : PA149-84PL-80QF05-3337 |
型番 : 64SD-68PL-520H |
| 標準価格 : \ 39,000 |
標準価格 : \ 22,000 |
| ICE側 : PLCC84ピン |
ICE側 : SDIP64ピン |
| ボード側 : QFP80ピン(0.5mmピッチ) |
ボード側 : PLCC68ピン |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 24 g |
重量 : 43.4 g |
| 外形サイズ : 38.1x38.1x39.15 (mm) |
外形サイズ : 45.72x62.62x18.24 (mm) |
| 対応CPU :
H8/520 |
対応CPU : H8/520 |
 |
 |
| 型番 : 68PL-64QF-520HA |
型番 : 68PL-64SD-520H |
| 標準価格 : \ 34,000 |
標準価格 : \ 20,000 |
| ICE側 : PLCC68ピン |
ICE側 : PLCC68ピン |
| ボード側 : QFP64ピン(0.8mmピッチ) |
ボード側 : SDIP64ピン |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 31.1 g |
重量 : 35.9 g |
| 外形サイズ : 45.72x45.72x32.54 (mm) |
外形サイズ : 45.72x62.62x22.6 (mm) |
| 対応CPU :
H8/532,H8/534,H8/536 |
対応CPU :
H8/532,H8/534,H8/536 |
|
|
|
| 型番 : 84LC-80QF-532H |
型番 : 84LC-84PL-532H |
| 標準価格 : \ 40,000 |
標準価格 : \ 36,000 |
| ICE側 : LCC84ピン |
ICE側 : LCC84ピン |
| ボード側 : QFP80ピン(0.65mmピッチ) |
ボード側 : PLCC84ピン |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 40.2 g |
重量 : 52 g |
| 外形サイズ : 52.26x52.26x34.04 (mm) |
外形サイズ : 52.26x52.26x25.24 (mm) |
| 対応CPU :
H8/532,H8/534,H8/536 |
対応CPU :
H8/532,H8/534,H8/536 |
|
|
|
| 型番 : 84PG-80QF-532H |
型番 : 84PG-84PL-532H |
| 標準価格 : \ 40,000 |
標準価格 : \ 36,000 |
| ICE側 : PGA84ピン |
ICE側 : PGA84ピン |
| ボード側 : QFP80ピン(0.65mmピッチ) |
ボード側 : PLCC84ピン |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 36.3 g |
重量 : 48.8 g |
| 外形サイズ : 52.26x52.26x27.15 (mm) |
外形サイズ : 52.26x52.26x18.35 (mm) |
| 対応CPU :
H8/532,H8/534,H8/536 |
対応CPU : HD 6301Y, HD
6303Y |
|
|
 |
| 型番 : 84PL-80QF-532H |
型番 : 64SD-64QF-6301Y |
| 標準価格 : \ 40,000 |
標準価格 : \ 38,000 |
| ICE側 : PLCC84ピン |
ICE側 : SDIP64ピン |
| ボード側 : QFP80ピン(0.65mmピッチ) |
ボード側 : QFP64ピン(1.0mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 39.3 g |
重量 : 64.7 g |
| 外形サイズ : 52.26x52.26x31.54 (mm) |
外形サイズ : 45.72x82.55x40.04 (mm) |
| 対応CPU : HD 6301Y , HD
6303Y |
対応CPU : HD 6301Y, HD
6303Y |
 |
 |
| 型番 : 64SD-64QF-6301YA |
型番 : 64SD-68PL-6301Y |
| 標準価格 : \ 38,000 |
標準価格 : \ 35,000 |
| ICE側 : SDIP64ピン |
ICE側 : SDIP64ピン |
| ボード側 : QFP64ピン(0.8mmピッチ) |
ボード側 : PLCC68ピン |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 60.8 g |
重量 : 66.8 g |
| 外形サイズ : 45.72x82.55x40.04 (mm) |
外形サイズ : 45.72x82.55x30.24 (mm) |
| 対応CPU :
HD64180S |
対応CPU : HD64180Z , HD64180
R1 |
 |
 |
| 型番 : 84PL-80QF-64180S |
型番 : 68PL-64SD-64180 |
| 標準価格 : \ 40,000 |
標準価格 : \ 33,000 |
| ICE側 : PLCC84ピン |
ICE側 : PLCC68ピン |
| ボード側 : QFP64ピン(0.65mmピッチ) |
ボード側 : SDIP64ピン |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 38.4 g |
重量 : 51.8 g |
| 外形サイズ : 52.26x52.26x31.54 (mm) |
外形サイズ : 45.72x82.55x29.96 (mm) |
| 対応CPU : HD64180Z ,
HD64180 R1 |
対応CPU : HD64180Z,
HD64180R1 |
 |
 |
| 型番 : PA149-64SD-80QF-64180 |
型番 : 64SD-68PL-64180 |
| 標準価格 : \ 48,000 |
標準価格 : \ 35,000 |
| ICE側 : SDIP64ピン |
ICE側 : SDIP64ピン |
| ボード側 : QFP80ピン(0.8mmピッチ) |
ボード側 : PLCC68ピン |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 81.3 g |
重量 : 67.1 g |
| 外形サイズ : 82.55x45.72x51.9 (mm) |
外形サイズ : 45.72x82.55x30.24 (mm) |
| 対応CPU : HD64180Z ,
HD64180R1 |
対応CPU : HD64180Z,
HD64180R1 |
 |
 |
| 型番 : 64SD-80QF-64180 |
型番 : 68PL-80QF-64180 |
| 標準価格 : \ 38,000 |
標準価格 : \ 34,000 |
| ICE側 : SDIP64ピン |
ICE側 : PLCC68ピン |
| ボード側 : QFP80ピン(0.8mmピッチ) |
ボード側 : QFP80ピン(0.8mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 62 g |
重量 : 32 g |
| 外形サイズ : 45.72x82.55x40.04 (mm) |
外形サイズ : 45.72x45.72x32.54 (mm) |
| 対応CPU : HD64180Z ,
HD64180R1 |
対応CPU : HD643180X ,
HD647180X |
 |
|
| 型番 : PA149-68PL-80QF-64180 |
型番 : 84PG-84PL-647180 |
| 標準価格 : \ 44,000 |
標準価格 : \ 36,000 |
| ICE側 : PLCC68ピン |
ICE側 : PGA84ピン |
| ボード側 : QFP80ピン(0.8mmピッチ) |
ボード側 : PLCC84ピン |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 52.3 g |
重量 : 46.4 g |
| 外形サイズ : 45.72x45.72x44.4 (mm) |
外形サイズ : 52.26x52.26x18.35 (mm) |
| 対応CPU : HD643180X ,
HD647180X |
対応CPU : HD643180X ,
HD647180X |
 |
 |
| 型番 : 84PL-80QF-647180 |
型番 : 84PL-84LC-HD |
| 標準価格 : \ 40,000 |
標準価格 : \ 60,000 |
| ICE側 : PLCC84ピン |
ICE側 : PLCC84ピン |
| ボード側 : QFP80ピン(0.8mmピッチ) |
ボード側 : LCC84ピン |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 39.7 g |
重量 : 28 g |
| 外形サイズ : 52.26x52.26x31.54 (mm) |
外形サイズ : 38.1x96.28x12.6 (mm) |
| 対応CPU : HD643180X ,
HD647180X |
対応CPU : HD643180X ,
HD647180X |
 |
 |
| 型番 : 84PL-84LC-YG |
型番 : PA149-84LC-80QF-647180 |
| 標準価格 : \ 36,000 |
標準価格 : \ 50,000 |
| ICE側 : PLCC84ピン |
ICE側 : LCC84ピン |
| ボード側 : LCC84ピン |
ボード側 : QFP80ピン(0.8mmピッチ) |
| 納期 : 45 days |
納期 : 10 days |
| 重量 : 45.9 g |
重量 : 62.1 g |
| 外形サイズ : 52.26x52.26x21.64 (mm) |
外形サイズ : 52.26x52.26x46.9 (mm) |
| 対応CPU : HD643180X ,
HD647180X |
対応CPU :
HD643180X,HD647180X |
|
|
 |
| 型番 : PA149-84PL-80QF-647180 |
型番 : 84LC-80QF-647180 |
| 標準価格 : \ 50,000 |
標準価格 : \ 40,000 |
| ICE側 : PLCC84ピン |
ICE側 : LCC84ピン |
| ボード側 : QFP80ピン(0.8mmピッチ) |
ボード側 : QFP80ピン(0.8mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 60.5 g |
重量 : 40.7 g |
| 外形サイズ : 52.26x52.26x44.4 (mm) |
外形サイズ : 52.26x52.26x34.04 (mm) |
| 対応CPU :
HD643180X,HD647180X |
対応CPU :
HD643180X,HD647180X |
|
|
 |
| 型番 : 84LC-84PL-647180 |
型番 : 84PG-80QF-647180 |
| 標準価格 : \ 36,000 |
標準価格 : \ 40,000 |
| ICE側 : LCC84ピン |
ICE側 : PGA84ピン |
| ボード側 : PLCC84ピン |
ボード側 : QFP80ピン(0.8mmピッチ) |
| 納期 : 10 days |
納期 : 45 days |
| 重量 : 47.4 g |
重量 : 37.2 g |
| 外形サイズ : 52.26x52.26x25.24 (mm) |
外形サイズ : 52.26x52.26x27.15 (mm) |
| 対応CPU : SH7604 |
 |
| 型番 : PA149-171PG-144QF-SH7604 |
| 標準価格 : \ 98,000 |
| ICE側 : PGA171ピン |
| ボード側 : QFP144ピン(0.5mmピッチ) |
| 納期 : 10 days |
| 重量 : 138.9 g |
| 外形サイズ : 73.66x73.66x48.6 (mm) |
메모리 테스터 시스템 (Memory Tester
Product Line)도 공급합니다.(반도체, 전자부품 포함
공급)
INTEL
| 対応CPU :
80186,80286 |
対応CPU :
80186,80286 |
 |
 |
| 型番 : 68LC-68PL-186 |
型番 : 68PG-68PL-186 |
| 標準価格 : \ 22,000 |
標準価格 : \ 22,000 |
| ICE側 : LCC68ピン |
ICE側 : PGA68ピン |
| ボード側 : PLCC68ピン |
ボード側 : PLCC68ピン |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 35.5 g |
重量 : 33.8 g |
| 外形サイズ : 45.72x45.72x22.84 (mm) |
外形サイズ : 45.72x45.72x18.33 (mm) |
| 対応CPU :
80386SX |
対応CPU :
8086,80C86A |
 |
 |
| 型番 : 100PG-100QF-386S |
型番 : 40DP-44PL-8086 |
| 標準価格 : \ 47,000 |
標準価格 : \ 17,000 |
| ICE側 : PGA100ピン(0.635mmピッチ千鳥) |
ICE側 : DIP40ピン |
| ボード側 : QFP100ピン(0.635mmピッチ) |
ボード側 : PLCC44ピン |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 45 g |
重量 : 22.1 g |
| 外形サイズ : 45.72x45.72x27.0 (mm) |
外形サイズ : 27.94x53.34x19.87 (mm) |
| 対応CPU :
80960CA,80960CF |
対応CPU :
80960HA/HD/HT |
 |
|
| 型番 : 168PG-196QF0635-960C |
型番 : 168PG-208QF05-960H |
| 標準価格 : \ 85,000 |
標準価格 : \ 86,000 |
| ICE側 : PGA168ピン |
ICE側 : PGA168ピン |
| ボード側 : QFP196ピン(0.635mmピッチ) |
ボード側 : QFP208ピン(0.5mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 161.9 g |
重量 : 147.5 g |
| 外形サイズ : 71.12x71.12x49.1 (mm) |
外形サイズ : 71.12x71.12x49.1 (mm) |
| 対応CPU :
80960JA,80960JF |
対応CPU :
80C186,80C188 |
 |
 |
| 型番 : 132PG-132QF0635-960J |
型番 : 68PG-80QF-C188 |
| 標準価格 : \ 63,000 |
標準価格 : \ 40,000 |
| ICE側 : PGA132ピン |
ICE側 : PGA68ピン |
| ボード側 : QFP132ピン(0.635mmピッチ) |
ボード側 : QFP80ピン(0.8mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 104.8 g |
重量 : 37.2 g |
| 外形サイズ : 66.04x66.04x41.1 (mm) |
外形サイズ : 44.64x60.96x27.93 (mm) |
| 対応CPU :
80C186,80C188 |
対応CPU : 80C31 |
 |
|
| 型番 : 68PL-80QF-C188 |
型番 : 40DP-44PL-80C31 |
| 標準価格 : \ 40,000 |
標準価格 : \ 22,000 |
| ICE側 : PLCC68ピン |
ICE側 : DIP40ピン |
| ボード側 : QFP80ピン(0.8mmピッチ) |
ボード側 : PLCC44ピン |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 41 g |
重量 : 28.3 g |
| 外形サイズ : 44.64x60.96x32.34 (mm) |
外形サイズ : 35.56x53.34x23.91 (mm) |
| 対応CPU :
80C31 |
対応CPU : i 386EX |
 |
|
| 型番 : 40DP-44QF-80C31 |
型番 : 132PG-132QF-386EX |
| 標準価格 : \ 25,000 |
標準価格 : \ 60,000 |
| ICE側 : DIP40ピン |
ICE側 : PGA132ピン(0.635mmピッチ千鳥) |
| ボード側 : QFP44ピン(0.8mmピッチ) |
ボード側 : QFP132ピン(0.635mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 18.8 g |
重量 : 61.9 g |
| 外形サイズ : 35.56x53.34x27.51 (mm) |
外形サイズ : 50.8x50.8x30.75 (mm) |
| 対応CPU : i
486SX |
対応CPU : SL Enhanced
i486 |
|
|
| 型番 : 168PG-196QF-486SX |
型番 : 168PG-196QF-SL486 |
| 標準価格 : \ 85,000 |
標準価格 : \ 85,000 |
| ICE側 : PGA168ピン |
ICE側 : PGA168ピン |
| ボード側 : QFP196ピン(0.635mmピッチ) |
ボード側 : QFP196ピン(0.635mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 138.4 g |
重量 : 161.2 g |
| 外形サイズ : 71.12x71.12x38.1 (mm) |
外形サイズ : 71.12x71.12x49.1 (mm) |
| 対応CPU : SL Enhanced
i486 |
 |
| 型番 : 168PG-208QF05-SL486 |
| 標準価格 : \ 86,000 |
| ICE側 : PGA168ピン |
| ボード側 : QFP208ピン(0.5mmピッチ) |
| 納期 : 10 days |
| 重量 : 140.9 g |
| 外形サイズ : 71.12x71.12x49.1 (mm) |
메모리 테스터 시스템 (Memory Tester
Product Line)도 공급합니다.(반도체, 전자부품 포함
공급)
MOTOROLA
| 対応CPU :
68HC11A8 |
対応CPU : 68HC11A8 |
|
|
| 型番 : 52PL-64QF-68HC11A8 |
型番 : PA149-52PL-64QF-68HC11A8 |
| 標準価格 : \ 35,000 |
標準価格 : \ 40,000 |
| ICE側 : PLCC52ピン |
ICE側 : PLCC52ピン |
| ボード側 : QFP64ピン(0.8mmピッチ) |
ボード側 : QFP64ピン(0.8mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 25.9 g |
重量 : 36.7 g |
| 外形サイズ : 35.56x35.56x30.9 (mm) |
外形サイズ : 35.56x45.72x40.8 (mm) |
| 対応CPU :
MC68HC000/01 |
 |
| 型番 : 68PG-68QF-025M |
| 標準価格 : \ 37,000 |
| ICE側 : PGA68ピン |
| ボード側 : QFP64ピン(0.635mmピッチ) |
| 納期 : 10 days |
| 重量 : 36.6 g |
| 外形サイズ : 43.08x38.1x36.14 (mm) |
| 対応CPU :
MC68000,MC68010 |
対応CPU :
MC68000,MC68010 |
 |
 |
| 型番 : 64DP-68PG-68000 |
型番 : 64DP-68PL-68000 |
| 標準価格 : \ 16,000 |
標準価格 : \ 33,000 |
| ICE側 : DIP64ピン |
ICE側 : DIP64ピン |
| ボード側 : PGA68ピン |
ボード側 : PLCC68ピン |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 24.1 g |
重量 : 43.2 g |
| 外形サイズ : 28.46x81.28x18.27 (mm) |
外形サイズ : 44.64x83.9x18.82 (mm) |
| 対応CPU :
MC68000,MC68010 |
対応CPU :
MC68000,MC68010 |
 |
 |
| 型番 : 68PG-64DP-68000 |
型番 : 68PG-64SD-68000 |
| 標準価格 : \ 16,000 |
標準価格 : \ 19,900 |
| ICE側 : PGA68ピン |
ICE側 : PGA68ピン |
| ボード側 : DIP64ピン |
ボード側 : SDIP64ピン |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 23.1 g |
重量 : 35.6 g |
| 外形サイズ : 28.46x81.28x19.54 (mm) |
外形サイズ : 28.46x83.82x20.62 (mm) |
| 対応CPU :
MC68000,MC68010 |
対応CPU :
MC68000,MC68010 |
 |
 |
| 型番 : 68PG-68PL-68000 |
型番 : 68PL-64DP-68000 |
| 標準価格 : \ 22,000 |
標準価格 : \ 33,000 |
| ICE側 : PGA68ピン |
ICE側 : PLCC68ピン |
| ボード側 : PLCC68ピン |
ボード側 : DIP64ピン |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 33.5 g |
重量 : 49.8 g |
| 外形サイズ : 45.72x45.72x18.33 (mm) |
外形サイズ : 45.72x82.55x33.88 (mm) |
| 対応CPU :
MC68000,MC68010 |
対応CPU : MC68020 |
 |
 |
| 型番 : 68PL-68PG-68000 |
型番 : 114PG-132QF-68020 |
| 標準価格 : \ 22,000 |
標準価格 : \ 60,000 |
| ICE側 : PLCC68ピン |
ICE側 : PGA114ピン |
| ボード側 : PGA68ピン |
ボード側 : QFP132ピン(0.635mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 31.6 g |
重量 : 66.3 g |
| 外形サイズ : 45.72x45.72x21.71 (mm) |
外形サイズ : 51.72x51.72x31.19 (mm) |
| 対応CPU :
MC68EC000 |
対応CPU :
MC68EC000 |
 |
 |
| 型番 : 68PL-68PL-68EC000 |
型番 : PA149-68PL-64QF-68EC000 |
| 標準価格 : \ 23,000 |
標準価格 : \ 35,000 |
| ICE側 : PLCC68ピン(MC68000エミュレータ) |
ICE側 : PLCC68ピン(MC68000エミュレータ) |
| ボード側 : PLCC68ピン(MC68EC000フットパターン) |
ボード側 : QFP64ピン(MC68EC000フットパターン) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 37.9 g |
重量 : 44.7 g |
| 外形サイズ : 45.72x45.72x22.74 (mm) |
外形サイズ : 45.72x45.72x43.4 (mm) |
| 対応CPU :
MC68030 |
対応CPU : MC68060 |
 |
 |
| 型番 : 128PG-132QF-68030 |
型番 : 223PG-179PG-68060 |
| 標準価格 : \ 60,000 |
標準価格 : \ 23,000 |
| ICE側 : PGA128ピン |
ICE側 : PGA223ピン(MC68060) |
| ボード側 : QFP132ピン(0.635mmピッチ) |
ボード側 : PGA179ピン(MC68040) |
| 納期 : 10 days |
納期 : 5 days |
| 重量 : 64.8 g |
重量 : 28.5 g |
| 外形サイズ : 51.72x51.72x31.19 (mm) |
外形サイズ : 46.99x46.99x12.71 (mm) |
| 対応CPU :
MC68302 |
対応CPU : MC68302 |
 |
|
| 型番 : 132PG-132QF-68302 |
型番 : 132PG-144QF05-68302 |
| 標準価格 : \ 60,000 |
標準価格 : \ 63,000 |
| ICE側 : PGA132ピン |
ICE側 : PGA132ピン |
| ボード側 : QFP132ピン(0.635mmピッチ) |
ボード側 : QFP144ピン(0.5mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 65.1 g |
重量 : 91.6 g |
| 外形サイズ : 51.72x51.72x31.19 (mm) |
外形サイズ : 58.42x58.42x50.7 (mm) |
| 対応CPU : MC68332 |
対応CPU : MC68332 |
 |
 |
| 型番 : 132PG-132QF-68332 |
型番 : PA149-132PG-132QF-68332 |
| 標準価格 : \ 60,000 |
標準価格 : \ 70,000 |
| ICE側 : PGA132ピン |
ICE側 : PGA132ピン |
| ボード側 : QFP132ピン(0.635mmピッチ) |
ボード側 : QFP132ピン(0.635mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 63.7 g |
重量 : 78 g |
| 外形サイズ : 50.8x50.8x30.75 (mm) |
外形サイズ : 50.8x50.8x39.25 (mm) |
| 対応CPU : MC68340 |
対応CPU : MC68340 |
 |
 |
| 型番 : 145PG-144QF-68340 |
型番 : 145PG-144QF05-68340 |
| 標準価格 : \ 61,000 |
標準価格 : \ 63,000 |
| ICE側 : PGA145ピン |
ICE側 : PGA145ピン |
| ボード側 : QFP144ピン(0.5mmピッチ) |
ボード側 : QFP144ピン(0.5mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 101.1 g |
重量 : 93.8 g |
| 外形サイズ : 60.99x58.42x38.1 (mm) |
外形サイズ : 60.99x58.42x48.7 (mm) |
| 対応CPU :
MC68340 |
対応CPU : MC68360 |
 |
|
| 型番 : PA149-145PG-144QF05-68340 |
型番 : 241PG-240QF05-68360 |
| 標準価格 : \ 78,000 |
標準価格 : \ 98,000 |
| ICE側 : PGA145ピン |
ICE側 : PGA241ピン |
| ボード側 : QFP144ピン(0.5mmピッチ) |
ボード側 : QFP240ピン(0.5mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 93.6 g |
重量 : 182.3 g |
| 外形サイズ : 60.99x58.42x45.5 (mm) |
外形サイズ : 83.82x83.82x49.1 (mm) |
| 対応CPU :
MC68EC020,TMP68EC020 |
 |
| 型番 : 100PG-100QF-68EC020 |
| 標準価格 : \ 61,000 |
| ICE側 : PGA100ピン |
| ボード側 : QFP100ピン(0.65mmピッチ) |
| 納期 : 10 days |
| 重量 : 60.7 g |
| 外形サイズ : 57.34x57.34x34.24 (mm) |
| 対応CPU :
MC68EC020,TMP68EC020 |
対応CPU :
MC68EC020,TMP68EC020 |
 |
 |
| 型番 : PA-100PG-100QF-68EC020 |
型番 : PA-114PG-100QF-68EC020 |
| 標準価格 : \ 67,000 |
標準価格 : \ 64,000 |
| ICE側 : PGA100ピン |
ICE側 : PGA114ピン(MC68020エミュレータ) |
| ボード側 : QFP100ピン(0.65mmピッチ) |
ボード側 : QFP100ピン(MC68EC020フットパターン) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 64.3 g |
重量 : 65.5 g |
| 外形サイズ : 57.34x57.34x41.93 (mm) |
外形サイズ : 57.34x57.34x46.03 (mm) |
| 対応CPU :
MC68EC020,TMP68EC020 |
対応CPU :
MC68EC020,TMP68EC020 |
 |
|
| 型番 : 114PG-100PG-68020 |
型番 : 114PG-100QF-68EC020 |
| 標準価格 : \ 45,000 |
標準価格 : \ 58,000 |
| ICE側 : PGA114ピン(MC68020エミュレータ) |
ICE側 : PGA114ピン(MC68020エミュレータ) |
| ボード側 : PGA100ピン(MC68EC020フットパターン) |
ボード側 : QFP100ピン(MC68EC020フットパターン) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 58.4 g |
重量 : 62 g |
| 外形サイズ : 47.18x47.18x32.32 (mm) |
外形サイズ : 57.34x57.34x38.43 (mm) |
메모리 테스터 시스템 (Memory Tester
Product Line)도 공급합니다.(반도체, 전자부품 포함
공급)
NEC (반도체, 전자부품도
공급)
| 対応CPU :
V20,V30 |
対応CPU : V20,V30 |
 |
 |
| 型番 : 40DP-44PL-20V |
型番 : 40DP-52QF-20V |
| 標準価格 : \ 17,000 |
標準価格 : \ 28,000 |
| ICE側 : DIP40ピン |
ICE側 : DIP40ピン |
| ボード側 : PLCC44ピン |
ボード側 : QFP52ピン(1.0mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 22.7 g |
重量 : 26.7 g |
| 外形サイズ : 53.34x27.94x19.87 (mm) |
外形サイズ : 58.42x36.83x28.57 (mm) |
| 対応CPU :
V25,V35 |
対応CPU : V33 |
 |
 |
| 型番 : 84PL-94QF-25V |
型番 : 68PG-74QF-33V |
| 標準価格 : \ 40,000 |
標準価格 : \ 36,000 |
| ICE側 : PLCC84ピン |
ICE側 : PGA68ピン |
| ボード側 : QFP94ピン(0.8mmピッチ) |
ボード側 : QFP74ピン(1.0mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 44.8 g |
重量 : 51 g |
| 外形サイズ : 52.26x52.26x31.54 (mm) |
外形サイズ : 49.56x45.72x34.04 (mm) |
| 対応CPU :
V40,V50 |
対応CPU : V40,V50 |
 |
 |
| 型番 : 68PG-68PL-V |
型番 : 68PG-80QF-V |
| 標準価格 : \ 22,000 |
標準価格 : \ 37,000 |
| ICE側 : PGA68ピン |
ICE側 : PGA68ピン |
| ボード側 : PLCC68ピン |
ボード側 : QFP80ピン(0.8mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 33.6 g |
重量 : 44.9 g |
| 外形サイズ : 45.72x45.72x18.44 (mm) |
外形サイズ : 45.72x45.72x34.84 (mm) |
| 対応CPU :
V40,V50 |
対応CPU : V40,V50 |
 |
 |
| 型番 : 68PL-80QF-V |
型番 : PA149-68PG-80QF-V |
| 標準価格 : \ 34,000 |
標準価格 : \ 47,000 |
| ICE側 : PLCC68ピン |
ICE側 : PGA68ピン |
| ボード側 : QFP80ピン(0.8mmピッチ) |
ボード側 : QFP80ピン(0.8mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 31.8 g |
重量 : 55.1 g |
| 外形サイズ : 45.72x45.72x32.34 (mm) |
外形サイズ : 49.56x45.72x46.7 (mm) |
| 対応CPU :
V40HL,V50HL |
対応CPU :
V40HL,V50HL |
 |
 |
| 型番 : 68PG-80QF05-40HL |
型番 : 68PL-80QF05-40HL |
| 標準価格 : \ 44,000 |
標準価格 : \ 44,000 |
| ICE側 : PGA68ピン |
ICE側 : PLCC68ピン |
| ボード側 : QFP80ピン(0.5mmピッチ) |
ボード側 : QFP80ピン(0.5mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 23.6 g |
重量 : 27.3 g |
| 外形サイズ : 40.13x40.13x27.13 (mm) |
外形サイズ : 40.13x40.13x31.54 (mm) |
| 対応CPU :
V53,V53A |
対応CPU : V53A |
 |
 |
| 型番 : 132PG-120QF08-53V |
型番 : 132PG-120QF05-53A |
| 標準価格 : \ 60,000 |
標準価格 : \ 66,500 |
| ICE側 : PGA132ピン |
ICE側 : PGA132ピン |
| ボード側 : QFP120ピン(0.8mmピッチ) |
ボード側 : QFP120ピン(0.5mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 72.9 g |
重量 : 54.6 g |
| 外形サイズ : 53.34x53.34x31.19 (mm) |
外形サイズ : 53.34x53.34x31.99 (mm) |
| 対応CPU :
V53A |
対応CPU : V55PI |
 |
|
| 型番 : PA149-132PG-120QF04-53A |
型番 : 132PG-120QF05-55PI |
| 標準価格 : \ 84,000 |
標準価格 : \ 66,500 |
| ICE側 : PGA132ピン |
ICE側 : PGA132ピン |
| ボード側 : QFP120ピン(0.4mmピッチ) |
ボード側 : QFP120ピン(0.5mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 81.6 g |
重量 : 54.8 g |
| 外形サイズ : 57.83x53.34x48.7 (mm) |
外形サイズ : 53.34x53.34x31.99 (mm) |
| 対応CPU :
V55PI |
対応CPU : V810 |
|
|
 |
| 型番 : 132PG-120QF08-55PI |
型番 : 176PG-120QF08-810V |
| 標準価格 : \ 60,000 |
標準価格 : \ 63,000 |
| ICE側 : PGA132ピン |
ICE側 : PGA176ピン |
| ボード側 : QFP120ピン(0.8mmピッチ) |
ボード側 : QFP120ピン(0.8mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 73 g |
重量 : 100.7 g |
| 外形サイズ : 53.34x53.34x31.19 (mm) |
外形サイズ : 58.45x53.34x38.4 (mm) |
| 対応CPU :
μPD78081,78082 |
対応CPU :
μPD78233,μPD78234 |
 |
 |
| 型番 : 42SD-44QF08-78081 |
型番 : 84PL-80QF-78234 |
| 標準価格 : \ 21,000 |
標準価格 : \ 40,000 |
| ICE側 : SDIP42ピン |
ICE側 : PLCC84ピン |
| ボード側 : QFP44ピン(0.8mmピッチ) |
ボード側 : QFP80ピン(0.65mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 23.9 g |
重量 : 38.3 g |
| 外形サイズ : 40.64x40.64x28.1 (mm) |
外形サイズ : 46.99x46.99x31.44 (mm) |
| 対応CPU :
μPD78233,μPD78234 |
対応CPU :
μPD78C10A,78C11A |
 |
 |
| 型番 : 84PL-94QF-78234 |
型番 : 64QP-64QF-78C11 |
| 標準価格 : \ 41,000 |
標準価格 : \ 22,000 |
| ICE側 : PLCC84ピン |
ICE側 : QUIP64ピン |
| ボード側 : QFP94ピン(0.8mmピッチ) |
ボード側 : QFP64ピン(1.0mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 43.3 g |
重量 : 31.7 g |
| 外形サイズ : 46.99x46.99x31.54 (mm) |
外形サイズ : 52.54x36.83x25.5 (mm) |
| 対応CPU :
μPD78C10A,78C11A |
対応CPU :
μPD78C10A,78C11A |
 |
 |
| 型番 : 64QP-68PL-78C11 |
型番 : 64SD-64QF-78C11 |
| 標準価格 : \ 24,000 |
標準価格 : \ 27,000 |
| ICE側 : QUIP64ピン |
ICE側 : SDIP64ピン |
| ボード側 : PLCC68ピン |
ボード側 : QFP64ピン(1.0mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 50.6 g |
重量 : 59.6 g |
| 外形サイズ : 50.8x44.64x22.3 (mm) |
外形サイズ : 60.45x40.64x39.04 (mm) |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
TOSHIBA (반도체부품, 전자부품,
센서도
공급)
| 対応CPU :
TMP68301AFR |
対応CPU :
TMP68301AFR |
 |
 |
| 型番 : EP-100QF-68301AFR |
型番 : EP-100QF-AFR68301F |
| 標準価格 : \ 59,800 |
標準価格 : \ 67,000 |
| ICE側 : PGA68ピン(68000エミュレータ) |
ICE側 : PGA68ピン(68000エミュレータ) |
| ボード側 : QFP100ピン(0.65mmピッチ) |
ボード側 : QFP100ピン(0.8mmピッチ) |
| 納期 : 45 days |
納期 : 45 days |
| 重量 : 76.7 g |
重量 : 124.6 g |
| 外形サイズ : 58.15x58.15x43.33 (mm) |
外形サイズ : 72.54x67.42x52.64 (mm) |
| 対応CPU :
TMP68301F |
対応CPU :
TMP68303F |
 |
 |
| 型番 : EP-100QF-68301F |
型番 : EP-100QF-02-68303F |
| 標準価格 : \ 55,000 |
標準価格 : \ 98,000 |
| ICE側 : PGA68ピン(68000エミュレータ) |
ICE側 : PGA68ピン(68000エミュレータ) |
| ボード側 : QFP100ピン(0.8mmピッチ) |
ボード側 : QFP100ピン(0.8mmピッチ) |
| 納期 : 45 days |
納期 : 45 days |
| 重量 : 214.5 g |
重量 : 228 g |
| 外形サイズ : 71.12x149.86x53.2 (mm) |
外形サイズ : |
| 対応CPU :
TMP68HC000 |
対応CPU :
TMP68HC000 |
 |
 |
| 型番 : 64DP-64QF-TMP |
型番 : 68PG-64QF-TMP |
| 標準価格 : \ 35,000 |
標準価格 : \ 29,000 |
| ICE側 : DIP64ピン |
ICE側 : PGA68ピン |
| ボード側 : QFP64ピン(1.0mmピッチ) |
ボード側 : QFP64ピン(1.0mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 50.3 g |
重量 : 41.8 g |
| 外形サイズ : 81.24x45.72x38.5 (mm) |
外形サイズ : 46.89x45.72x36.25 (mm) |
| 対応CPU :
68HC11A8 |
対応CPU : 68HC11A8 |
|
|
| 型番 : 52PL-64QF-68HC11A8 |
型番 : PA149-52PL-64QF-68HC11A8 |
| 標準価格 : \ 35,000 |
標準価格 : \ 40,000 |
| ICE側 : PLCC52ピン |
ICE側 : PLCC52ピン |
| ボード側 : QFP64ピン(0.8mmピッチ) |
ボード側 : QFP64ピン(0.8mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 25.9 g |
重量 : 36.7 g |
| 外形サイズ : 35.56x35.56x30.9 (mm) |
外形サイズ : 35.56x45.72x40.8 (mm) |
| 対応CPU :
MC68HC000/01 |
|
|
| 型番 : 68PG-68QF-025M |
| 標準価格 : \ 37,000 |
| ICE側 : PGA68ピン |
| ボード側 : QFP64ピン(0.635mmピッチ) |
| 納期 : 10 days |
| 重量 : 36.6 g |
| 外形サイズ : 43.08x38.1x36.14 (mm) |
| 対応CPU :
MC68000,MC68010 |
対応CPU :
MC68000,MC68010 |
|
|
| 型番 : 64DP-68PG-68000 |
型番 : 64DP-68PL-68000 |
| 標準価格 : \ 16,000 |
標準価格 : \ 33,000 |
| ICE側 : DIP64ピン |
ICE側 : DIP64ピン |
| ボード側 : PGA68ピン |
ボード側 : PLCC68ピン |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 24.1 g |
重量 : 43.2 g |
| 外形サイズ : 28.46x81.28x18.27 (mm) |
外形サイズ : 44.64x83.9x18.82 (mm) |
| 対応CPU :
MC68000,MC68010 |
対応CPU :
MC68000,MC68010 |
|
|
|
| 型番 : 68PG-64DP-68000 |
型番 : 68PG-64SD-68000 |
| 標準価格 : \ 16,000 |
標準価格 : \ 19,900 |
| ICE側 : PGA68ピン |
ICE側 : PGA68ピン |
| ボード側 : DIP64ピン |
ボード側 : SDIP64ピン |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 23.1 g |
重量 : 35.6 g |
| 外形サイズ : 28.46x81.28x19.54 (mm) |
外形サイズ : 28.46x83.82x20.62 (mm) |
| 対応CPU :
MC68000,MC68010 |
対応CPU :
MC68000,MC68010 |
|
|
|
| 型番 : 68PG-68PL-68000 |
型番 : 68PL-64DP-68000 |
| 標準価格 : \ 22,000 |
標準価格 : \ 33,000 |
| ICE側 : PGA68ピン |
ICE側 : PLCC68ピン |
| ボード側 : PLCC68ピン |
ボード側 : DIP64ピン |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 33.5 g |
重量 : 49.8 g |
| 外形サイズ : 45.72x45.72x18.33 (mm) |
外形サイズ : 45.72x82.55x33.88 (mm) |
| 対応CPU :
MC68000,MC68010 |
対応CPU : MC68020 |
|
|
|
| 型番 : 68PL-68PG-68000 |
型番 : 114PG-132QF-68020 |
| 標準価格 : \ 22,000 |
標準価格 : \ 60,000 |
| ICE側 : PLCC68ピン |
ICE側 : PGA114ピン |
| ボード側 : PGA68ピン |
ボード側 : QFP132ピン(0.635mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 31.6 g |
重量 : 66.3 g |
| 外形サイズ : 45.72x45.72x21.71 (mm) |
外形サイズ : 51.72x51.72x31.19 (mm) |
| 対応CPU :
MC68EC000 |
対応CPU :
MC68EC000 |
|
|
|
| 型番 : 68PL-68PL-68EC000 |
型番 : PA149-68PL-64QF-68EC000 |
| 標準価格 : \ 23,000 |
標準価格 : \ 35,000 |
| ICE側 : PLCC68ピン(MC68000エミュレータ) |
ICE側 : PLCC68ピン(MC68000エミュレータ) |
| ボード側 : PLCC68ピン(MC68EC000フットパターン) |
ボード側 : QFP64ピン(MC68EC000フットパターン) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 37.9 g |
重量 : 44.7 g |
| 外形サイズ : 45.72x45.72x22.74 (mm) |
外形サイズ : 45.72x45.72x43.4 (mm) |
| 対応CPU :
MC68030 |
対応CPU : MC68060 |
|
|
|
| 型番 : 128PG-132QF-68030 |
型番 : 223PG-179PG-68060 |
| 標準価格 : \ 60,000 |
標準価格 : \ 23,000 |
| ICE側 : PGA128ピン |
ICE側 : PGA223ピン(MC68060) |
| ボード側 : QFP132ピン(0.635mmピッチ) |
ボード側 : PGA179ピン(MC68040) |
| 納期 : 10 days |
納期 : 5 days |
| 重量 : 64.8 g |
重量 : 28.5 g |
| 外形サイズ : 51.72x51.72x31.19 (mm) |
外形サイズ : 46.99x46.99x12.71 (mm) |
| 対応CPU :
MC68302 |
対応CPU : MC68302 |
|
|
|
| 型番 : 132PG-132QF-68302 |
型番 : 132PG-144QF05-68302 |
| 標準価格 : \ 60,000 |
標準価格 : \ 63,000 |
| ICE側 : PGA132ピン |
ICE側 : PGA132ピン |
| ボード側 : QFP132ピン(0.635mmピッチ) |
ボード側 : QFP144ピン(0.5mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 65.1 g |
重量 : 91.6 g |
| 外形サイズ : 51.72x51.72x31.19 (mm) |
外形サイズ : 58.42x58.42x50.7 (mm) |
| 対応CPU : MC68332 |
対応CPU : MC68332 |
|
|
|
| 型番 : 132PG-132QF-68332 |
型番 : PA149-132PG-132QF-68332 |
| 標準価格 : \ 60,000 |
標準価格 : \ 70,000 |
| ICE側 : PGA132ピン |
ICE側 : PGA132ピン |
| ボード側 : QFP132ピン(0.635mmピッチ) |
ボード側 : QFP132ピン(0.635mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 63.7 g |
重量 : 78 g |
| 外形サイズ : 50.8x50.8x30.75 (mm) |
外形サイズ : 50.8x50.8x39.25 (mm) |
| 対応CPU : MC68340 |
対応CPU : MC68340 |
|
|
|
| 型番 : 145PG-144QF-68340 |
型番 : 145PG-144QF05-68340 |
| 標準価格 : \ 61,000 |
標準価格 : \ 63,000 |
| ICE側 : PGA145ピン |
ICE側 : PGA145ピン |
| ボード側 : QFP144ピン(0.5mmピッチ) |
ボード側 : QFP144ピン(0.5mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 101.1 g |
重量 : 93.8 g |
| 外形サイズ : 60.99x58.42x38.1 (mm) |
外形サイズ : 60.99x58.42x48.7 (mm) |
| 対応CPU :
MC68340 |
対応CPU : MC68360 |
|
|
|
| 型番 : PA149-145PG-144QF05-68340 |
型番 : 241PG-240QF05-68360 |
| 標準価格 : \ 78,000 |
標準価格 : \ 98,000 |
| ICE側 : PGA145ピン |
ICE側 : PGA241ピン |
| ボード側 : QFP144ピン(0.5mmピッチ) |
ボード側 : QFP240ピン(0.5mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 93.6 g |
重量 : 182.3 g |
| 外形サイズ : 60.99x58.42x45.5 (mm) |
外形サイズ : 83.82x83.82x49.1 (mm) |
| 対応CPU :
MC68EC020,TMP68EC020 |
|
|
| 型番 : 100PG-100QF-68EC020 |
| 標準価格 : \ 61,000 |
| ICE側 : PGA100ピン |
| ボード側 : QFP100ピン(0.65mmピッチ) |
| 納期 : 10 days |
| 重量 : 60.7 g |
| 外形サイズ : 57.34x57.34x34.24 (mm) |
| 対応CPU :
MC68EC020,TMP68EC020 |
対応CPU :
MC68EC020,TMP68EC020 |
|
|
|
| 型番 : PA-100PG-100QF-68EC020 |
型番 : PA-114PG-100QF-68EC020 |
| 標準価格 : \ 67,000 |
標準価格 : \ 64,000 |
| ICE側 : PGA100ピン |
ICE側 : PGA114ピン(MC68020エミュレータ) |
| ボード側 : QFP100ピン(0.65mmピッチ) |
ボード側 : QFP100ピン(MC68EC020フットパターン) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 64.3 g |
重量 : 65.5 g |
| 外形サイズ : 57.34x57.34x41.93 (mm) |
外形サイズ : 57.34x57.34x46.03 (mm) |
| 対応CPU :
MC68EC020,TMP68EC020 |
対応CPU :
MC68EC020,TMP68EC020 |
|
|
|
| 型番 : 114PG-100PG-68020 |
型番 : 114PG-100QF-68EC020 |
| 標準価格 : \ 45,000 |
標準価格 : \ 58,000 |
| ICE側 : PGA114ピン(MC68020エミュレータ) |
ICE側 : PGA114ピン(MC68020エミュレータ) |
| ボード側 : PGA100ピン(MC68EC020フットパターン) |
ボード側 : QFP100ピン(MC68EC020フットパターン) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 58.4 g |
重量 : 62 g |
| 外形サイズ : 47.18x47.18x32.32 (mm) |
外形サイズ : 57.34x57.34x38.43 (mm) |
메모리 테스터 시스템 (Memory Tester
Product Line)도 공급합니다.(반도체, 전자부품 포함
공급)
| 対応CPU :
TMP68301AFR |
対応CPU :
TMP68301AFR |
|
|
|
| 型番 : EP-100QF-68301AFR |
型番 : EP-100QF-AFR68301F |
| 標準価格 : \ 59,800 |
標準価格 : \ 67,000 |
| ICE側 : PGA68ピン(68000エミュレータ) |
ICE側 : PGA68ピン(68000エミュレータ) |
| ボード側 : QFP100ピン(0.65mmピッチ) |
ボード側 : QFP100ピン(0.8mmピッチ) |
| 納期 : 45 days |
納期 : 45 days |
| 重量 : 76.7 g |
重量 : 124.6 g |
| 外形サイズ : 58.15x58.15x43.33 (mm) |
外形サイズ : 72.54x67.42x52.64 (mm) |
| 対応CPU :
TMP68301F |
対応CPU :
TMP68303F |
|
|
|
| 型番 : EP-100QF-68301F |
型番 : EP-100QF-02-68303F |
| 標準価格 : \ 55,000 |
標準価格 : \ 98,000 |
| ICE側 : PGA68ピン(68000エミュレータ) |
ICE側 : PGA68ピン(68000エミュレータ) |
| ボード側 : QFP100ピン(0.8mmピッチ) |
ボード側 : QFP100ピン(0.8mmピッチ) |
| 納期 : 45 days |
納期 : 45 days |
| 重量 : 214.5 g |
重量 : 228 g |
| 外形サイズ : 71.12x149.86x53.2 (mm) |
外形サイズ : |
| 対応CPU :
TMP68HC000 |
対応CPU :
TMP68HC000 |
|
|
|
| 型番 : 64DP-64QF-TMP |
型番 : 68PG-64QF-TMP |
| 標準価格 : \ 35,000 |
標準価格 : \ 29,000 |
| ICE側 : DIP64ピン |
ICE側 : PGA68ピン |
| ボード側 : QFP64ピン(1.0mmピッチ) |
ボード側 : QFP64ピン(1.0mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 50.3 g |
重量 : 41.8 g |
| 外形サイズ : 81.24x45.72x38.5 (mm) |
外形サイズ : 46.89x45.72x36.25 (mm) |
메모리 테스터 시스템 (Memory Tester
Product Line)도 공급합니다.(반도체, 전자부품 포함
공급)
ROM-Emulator
| LCC |
| 対応ROM :
27C256,27C512 |
対応ROM : 27C4096 |
 |
 |
| 型番 : REA-28DP-32LC |
型番 : REA-40DP-44LC-27C4096 |
| 標準価格 : \ 7,800 |
標準価格 : \ 24,000 |
| デバイス側 : DIP28ピン(600mil幅) |
デバイス側 : DIP40ピン(600mil幅) |
| ボード側 : LCC32ピン |
ボード側 : LCC44ピン |
| 納期 : 8 days |
納期 : 10 days |
| 重量 : 6.7 g |
重量 : 18.8 g |
| 外形サイズ : 36.8x19.0x12.4 (mm) |
外形サイズ : 27.94x50.8x19.61 (mm) |
| PLCC |
| 対応ROM :
27C256 |
対応ROM : 27C1000 |
 |
|
| 型番 : REA-28DP-32PL-301 |
型番 : REA-32DP-32PL-302 |
| 標準価格 : \ 13,000 |
標準価格 : \ 14,000 |
| デバイス側 : DIP28ピン(600mil幅) |
デバイス側 : DIP32ピン(600mil幅) |
| ボード側 : PLCC32ピン |
ボード側 : PLCC32ピン |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 14.5 g |
重量 : 15.4 g |
| 外形サイズ : 38.1x27.94x18.51 (mm) |
外形サイズ : 43.18x27.94x18.51 (mm) |
| 対応ROM : 27C4096 |
 |
| 型番 : REA-40DP-44PL-27C4096 |
| 標準価格 : \ 21,000 |
| デバイス側 : DIP40ピン(600mil幅) |
| ボード側 : PLCC44ピン |
| 納期 : 10 days |
| 重量 : 23.7 g |
| 外形サイズ : 27.94x50.8x23.91 (mm) |
| SOP |
| 対応ROM :
27C256 |
対応ROM : 27C1000 |
 |
 |
| 型番 : REA-28DP-28SP |
型番 : REA-32DP-32SP |
| 標準価格 : \ 14,000 |
標準価格 : \ 17,000 |
| デバイス側 : DIP28ピン(600mil幅) |
デバイス側 : DIP32ピン(600mil幅) |
| ボード側 : SOP28ピン(1.27mmピッチ) |
ボード側 : SOP32ピン(1.27mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 9 g |
重量 : 21 g |
| 外形サイズ : 38.10x20.32x18.37 (mm) |
外形サイズ : 45.72x27.94x28.51 (mm) |
| 対応ROM :
28F101 |
対応ROM : 29LV160 |
|
|
| 型番 : REA-32DP-32SP05-201 |
型番 : REA-42DP-48SP05-203 |
| 標準価格 : \ 18,000 |
標準価格 : \ 18,000 |
| デバイス側 : DIP32ピン(600mil幅) |
デバイス側 : DIP42ピン(600mil幅) |
| ボード側 : SOP32ピン(0.5mmピッチ) |
ボード側 : SOP48ピン(0.5mmピッチ) |
| 納期 : 10 days |
納期 : 10 days |
| 重量 : 9.2 g |
重量 : 13.8 g |
| 外形サイズ : 43.18x20.32x23.0 (mm) |
外形サイズ : 63.50x22.86x23.0 (mm) |
| 対応ROM :
SOP48ピン(0.5mmピッチ) |
|
| 型番 : REA-48DP-48SP-202 |
| 標準価格 : \ 21,000 |
| デバイス側 : DIP48ピン(600mil幅) |
| ボード側 : SOP48ピン(0.5mmピッチ) |
| 納期 : 10 days |
| 重量 : 15.3 g |
| 外形サイズ : 22.86x63.5x23.0 (mm) |
| ETC |
|
| 型番 : REA-50CN-42DP-204 |
| 標準価格 : \ 7,500 |
| デバイス側 : スタンダードROMプローブ |
| ボード側 : DIP42ピン |
| 納期 : 10 days |
| 重量 : 7.6 g |
| 外形サイズ : 55.88x20.32x49.84 (mm) |
| 京都マイクロコンピュータ社製「スタンダードROMプローブ」用変換アダプター。 |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
|
CPU評価보드 |
■日立「H8/300H Tinyシリーズ」 評価ボード
BH300HT 시리즈
■日立「H8/3048F-ONE」 評価ボード
近日発売！！
■富士通「F2MC-16LX Family」
評価ボード
BBF2001シリーズ
日立 「H8/3664Fシリーズ」評価ボード
BBH300HTシリーズ
【製品概要】
日立シングルチップマイコン「H8/3664シリーズ」用のCPU評価ボードです。
「日立製オンチップデバッグエミュレータE10T（以下E10T）」に接続し、すぐに簡単なソフトデバッグとシリアル書き込みを行うことが出来ます。また、「日立製フルスペックエミュレータE6000（以下E6000）」の接続も可能ですので、より高度なデバッグへの発展性も備えています。
【特長】
■ICのピン全てに信号チェックピンを配置
●各入出力ポートの信号チェックだけでなく、クロックや電源・グランド等の測定も簡単にできます。
●チェックピンは2.54mmピッチで配置していますので、市販のコネクタやサンハヤト製ユニバーサル基板を取り付けることも可能です。
■8出力ポートに対してLED点灯機能を付加
●ユーザーの動作チェック用回路基板の作成の手間が省けると同時に、簡単なプログラムの動作チェックや、使用デバイスの比較評価がすぐに行えますので、開発の効率をあげる事ができます。
■デバイスはICソケットを使用して搭載
●使用しているICソケットはそのまま「E6000」の接続コネクタとなります。
●「E10T」を利用して簡易ライタとして使用できます。また、「E6000」のライタ機能も使用可能です。
■電源電圧AC・DC対応（３V動作切り替え可能）
●電源の入力電圧は6.3V～10.5VのACまたはDCをボード内のレギュレータで5.5V以下に安定させて使用しますので、お手持ちのACアダプタを有効に使うことができます。
●スイッチの切り替えにより動作電圧を3Vにする事も可能ですので、３V動作時の評価も行えます。
【製品仕様】
■入力電源電圧 ：AC6.3V～10.5V /
DC+6.3V～+10.5V（EIAJ規格 RC-5320Aジャック使用）
（ボード内のレギュレータで規定電圧に安定させて電源電圧とします）
■対象IC
H8/3664シリーズシングルチップマイクロコンピュータ
■接続コネクタ
：RS232C（9ピン）I/Fコネクタ
：「日立製オンチップデバッグエミュレータE10T」I/Fコネクタ（住友3M製＃7614-6002）
：「日立製フルスペックエミュレータE6000」I/Fコネクタ（山一電機製＃IC149-064-108-B5または＃IC149-064-075-B5）
（デバイス搭載ソケット兼用）
■シリアル書き換え時
書き込みインターフェース
：「日立製オンチップデバッグエミュレータE10T」I/Fコネクタ
又は「日立製フルスペックエミュレータE6000」I/Fコネクタ
書き込み動作環境
：Windows98
動作クロック周波数 ：2MHz～16MHz
※エミュレータ・デバッガソフトウェア等の開発環境は付属しておりません。
| 【BBH300HT
シリーズ ラインアップ】（2002年4月5日現在） |
|
対象IC |
パッケージ |
製品型番 |
価格 |
|
H8/3664F |
FP-64A |
BBH300HT-3664FA |
\ 17,800 |
|
H8/3664F |
FP-64E |
BBH300HT-3664FE |
\ 20,800 |
|
H8/3664N |
FP-64E |
BBH300HT-3664NE |
2002年 発売予定 |
|
H8/3670F |
FP-64E |
BBH300HT-3670FE |
2002年 発売予定 |
|
H8/3672F |
FP-64E |
BBH300HT-3672FE |
\ 20,800 |
|
※H8/3664N用とH8/3670F用はCPUがリリースされ次第販売を開始いたします。 |
富士通「F2MC-16LX Family 16 Bit Microcontroller」
評価ボード
BBF2001シリーズ
【製品概要】
BBF2001は、富士通製汎用16ビットマイコン「F2MC-16LX Family 16-Bit
Microcontroller」のラインアップ各機種に対応した、デバッグ用評価ボードです。
ドータボードの交換により、富士通製専用エミュレータデバッガと組み合わせて使用することで、汎用16ビットマイコン「F2MC-16LX
Family 16-Bit
Microcontroller」のラインアップ全てをデバッグできます。
電源電圧はAC・DCに対応し、6.3Vから10.5Vまでの電圧で動作します。また、MCUの全ての端子に対して信号チェックピンを設け、評価の効率をあげました。
ドータボードにはエミュレータ接続用のNQPACKソケットタイプだけではなく、同じピン数・ピッチのクラムシェルソケットタイプも用意しておりますので、オン・ボードでのフラッシュROMのシリアル書き込みも可能です。
【特長】
[1]富士通製汎用16ビットマイコン「F2MC-16LX
Family 16-Bit Microcontroller」ラインアップに対応
●ドータボードの交換とDIP
SWの切り替えにより、F2MC-16LX
ファミリラインアップのパッケージに対応します。
（2002年3月現在 /48ピン0.5mmピッチ、64ピン0.65mmピッチ、100ピン0.65mmピッチ、120ピン0.4mmピッチに対応）
●48ピン0.5mmピッチ、64ピン0.65mmピッチ製品は、CANドライバを搭載しております。
[2]電源電圧AC・DC対応（３V動作切り替え可能）
●電源電圧は6.3V～10.5VのACまたはDCを、ボード内のレギュレータで規定電圧に安定させて使用しますので、お手持ちのACアダプタを有効に使うことができます。
●スイッチの切り替えにより動作電圧を3Vにする事も可能ですので、３V動作対応のマイコンの評価も行えます。
[3]MCUのピン全てに信号チェックピンを配置
●各入出力ポートの信号チェックだけでなく、クロックや電源・グランド等の測定も簡単にできます。
[4]アナログ入力端子に対して可変抵抗にて入力値の変更を可能
[5]16の出力ポートに対してLED点灯機能を付加
●ユーザーの動作チェック用回路基板の作成の手間が省けると同時に、簡単なプログラムの動作チェックや、使用デバイスの比較評価がすぐに行えますので、開発の効率をあげる事ができます。
[6]プログラム書き込み後ユーザーターゲットシステムへの実装が可能
●ドータボードはクラムシェルソケットタイプも用意しておりますので、シリアル接続でのプログラム書き込みを行い、ユーザーターゲットシステムへ実装することができます。
なお、シリアル接続での書き込みは、富士通標準シリアルオンボード書き込みをサポートしています。
【参考図面】
■メインボードの上面図pdfファイルです。
BBF2001-MB01上面図
【製品仕様】
■入力電源電圧 ：AC6.3V～10.5V /
DC+6.3V～+10.5V（EIAJ規格 RC-5320Aジャック使用）
■シリアル書き換え時
書き込みインターフェース
：RS232C（9ピン）I/Fコネクタ
：AZ210
I/Fコネクタ（横河ディジタルコンピュータ製）
書き込み動作環境
：Windows98
動作クロック周波数
●MB90F474,MB90F476以外の製品
4MHz,8MHz,16MHz
●MB90F474,MB90F476
4MHz,5MHz,8MHz,10MHz,16MHz,20MHz
※エミュレータ・デバッガソフトウェア等の開発環境は付属しておりません。
【対象IC】（2002年4月5日現在）
| F2MC-16LXファミリ |
Flash ROM マイコン |
対応パッケージ |
| MB90385シリーズ |
MB90F387 |
FPT-48P-M05 |
| MB90420/Aシリーズ |
MB90F428/428A |
FPT-100P-M06 |
| MB90460シリーズ |
MB90F462 |
FPT-64P-M09 |
| MB90470シリーズ |
MB90F474 |
FPT-100P-M06 |
| MB90F476 |
FPT-100P-M06 |
| MB90495シリーズ |
MB90F497 |
FPT-64P-M09 |
| MB90520/Aシリーズ |
MB90F523B |
FPT-120P-M05 |
| MB90540/545シリーズ |
MB90F549 |
FPT-100P-M06 |
| MB90540シリーズ |
MB90F543 |
FPT-100P-M06 |
| MB90550Aシリーズ |
MB90F553A |
FPT-100P-M06 |
| MB90560シリーズ |
MB90F562 |
FPT-64P-M09 |
| MB90565シリーズ |
MB90F568 |
FPT-64P-M09 |
| MB90570/A/Bシリーズ |
MB90F574/A |
FPT-120P-M05 |
| MB90580/C/CAシリーズ |
MB90F583B |
FPT-100P-M06 |
| MB90590シリーズ |
MB90F591 |
FPT-100P-M06 |
| MB90F594A |
FPT-100P-M06 |
| MB90595シリーズ |
MB90F598 |
FPT-100P-M06 |
| MB90M405シリーズ |
MB90MF408 |
FPT-100P-M06 |
MB90520seriesでは、MB90F523Bのみの対応となります。
MB90F523/Aには対応しておりません。
他のIC・パッケージは開発中、または計画中です。 |
【BBF2001 シリーズ ラインアップ】（2002年4月5日月現在） pcb21@korea.com
|
対象ピン数・ ピッチ |
ソケットタイプ |
製品型番 |
セット内容 |
| 48ピン・ 0.5mm |
NQPACKタイプ |
BBF2001-48CAN2-NS |
フルセット |
| 64ピン・ 0.65mm |
NQPACKタイプ |
BBF2001-64CAN2-NS |
フルセット |
| 100ピン・ 0.65mm |
NQPACKタイプ |
BBF2001-100QF2-NS |
フルセット |
| 120ピン・ 0.4mm |
NQPACKタイプ |
BBF2001-120TQF2-NS |
フルセット |
| 48ピン・ 0.5mm |
クラムシェルタイプ |
BBF2001-48CAN2-CS |
フルセット |
| 64ピン・ 0.65mm |
クラムシェルタイプ |
BBF2001-64CAN2-CS |
フルセット |
| 100ピン・ 0.65mm |
クラムシェルタイプ |
BBF2001-100QF2-CS |
フルセット |
| 120ピン・ 0.4mm |
クラムシェルタイプ |
BBF2001-120TQF2-CS |
フルセット |
| - |
- |
BBF2001-MB01 |
メインボードのみ |
| 48ピン・ 0.5mm |
NQPACKタイプ |
BBF2001-48CAN2-NB |
ドータボードのみ |
| 64ピン・ 0.65mm |
NQPACKタイプ |
BBF2001-64CAN2-NB |
ドータボードのみ |
| 100ピン・ 0.65mm |
NQPACKタイプ |
BBF2001-100QF2-NB |
ドータボードのみ |
| 100ピン・ 0.65mm |
NQPACKタイプ |
BBF2001-100QF2-NB |
ドータボードのみ |
| 48ピン・ 0.5mm |
クラムシェルタイプ |
BBF2001-48CAN2-CB |
ドータボードのみ |
| 64ピン・ 0.65mm |
クラムシェルタイプ |
BBF2001-64CAN2-CB |
ドータボードのみ |
| 100ピン・ 0.65mm |
クラムシェルタイプ |
BBF2001-100QF2-CB |
ドータボードのみ |
| 120ピン・ 0.4mm |
クラムシェルタイプ |
BBF2001-120TQF2-CB |
ドータボードのみ |
|
※ ＊＊-48CAN2-＊＊、＊＊-64CAN2-＊＊ はCANトランシーバを搭載しております。） |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
|
デバイス用ソケット |
■BGAパッケージ用ソケット
True BGA Socket System
■QFPパッケージ用ソケット
NQPACK・HQPACK
■BGAパッケージ用ソケット
True BGA Socket
System
●True
BGA Socketは、米国ADVANCED
INTERCONNECTIONS社が開発した試験・開発用のBGAソケットです。
●BGAデバイスの搭載はハンダ付けの必要がありませんので、デバイスの繰り返し使用や、個々のデバイスのテストが容易にできます。
●BGAデバイスとのコンタクト部分には独自のスプリングピンを採用し、ハンダボールに無理な力を加えずに確実なコンタクトが行えます。
●設置面積はBGAデバイスとほぼ同等で、ターゲットボードを有効利用できます。
●このBGAソケットはTrue
BGA SocketとSolder BGA Socketの2つのパーツに分かれ、Solder BGA
Socketをターゲットボードにリフローにてハンダ付けし、そこにTrue BGA Socketを接続します。
●True BGA
SocketとSolder BGA
Socketの間にサンハヤト製変換アダプターを取り付ければ、BGAデバイスの信号をオシロスコープやロジックアナライザで確認することが可能となります。
| Specification |
■ターミナル：真鍮、銅合金（C36000）
■ターミナルサポート：ポリイミドフィルム
■コンタクト：ベリリウム（C17200）
■メッキ：ニッケル下地金メッキ
■スプリング：ベリリウム銅
■固定金具：アルミニウム
（ヒートシンク、固定金具、サポートプレート）
■インシュレータ：PPS
U.L.Rated
94V-0、-60℃～260℃
■ハンダボール：
63％Sn／37％Pb、共晶ハンダ、183℃ |
| How It
Works |
STEP
1
Solder BGA Socketをターゲットボードにリフローにてハンダ付けする。
ハンダ付けされたSolder
BGA SocketにTrue BGA Socketを接続する。 |
 |
STEP
2
True BGA
Socketのコンタクトピン上にBGAデバイスを、1ピン方向に注意して置く。
BGAデバイスの上にサポートプレートを置く。 |
 |
STEP
3
SETP 2の上に固定金具を横から滑り込ませる。 |
 |
STEP
4
上部のヒートシンクでデバイスを圧着する。 |
●固定金具を滑り込ませるにはターゲットボード上にTrue
BGA Socketの2倍の空間が必要です。
この空間が確保できない場合はSTEP 2～4までを先に行い、最後にSTEP 1のSolder BGA
Socketに接続します。 |
| How to
Order |
●1.27mmピッチ、1.0mmピッチのほとんどのBGAパッケージをサポートしています。（0.8mmピッチ開発中）
●下記フォームをご利用になり、必要なBGAパッケージの図面をお送り下さい。折り返し、ご連絡いたします。
→問い合わせフォーム |
| True BGA Socket Test
Data |
| Capacitance ( pF ) |
| Frequency |
Avg. |
Max. |
Min. |
| 10MHz |
1.30 |
1.36 |
1.29 |
| 100MHz |
1.22 |
1.23 |
1.19 |
| 250MHZ |
1.03 |
1.04 |
1.02 |
| 500MHz |
1.05 |
1.06 |
1.03 |
| 1GHz |
0.78 |
0.78 |
0.76 | |
| Matual Inductance ( nH
) |
| Frequency |
Avg. |
Max. |
Min. |
| 10MHz |
1.85 |
2.08 |
1.64 |
| 100MHz |
1.69 |
1.89 |
1.44 |
| 250MHZ |
3.10 |
3.2 |
2.9 |
| 500MHz |
2.82 |
2.9 |
2.7 |
| 1GHz |
2.86 |
3.0 |
2.7 | |
| Self Inductance ( nH
) |
| Frequency |
Avg. |
Max. |
Min. |
| 10MHz |
1.48 |
1.70 |
1.05 |
| 100MHz |
1.46 |
1.69 |
1.09 |
| 250MHZ |
2.32 |
2.6 |
2.0 |
| 500MHz |
2.38 |
2.6 |
2.1 |
| 1GHz |
2.68 |
3.0 |
2.3 | |
| Solder Process
Recommendations＊ |
（1）半田ペースト塗布
推奨半田ペースト
63％錫／37％鉛
推奨半田量
パッドφ0.51～0.71mmに対し、0.04～0.08mm3
|
（2）半田付け温度行程
一般的な温度工程
63％錫
/ 37％鉛
半田融点、183℃ |
 |
| ＊この推奨半田付け行程は目安です。プリント基板の大きさ、密度、ハンダ付け装置等の違いにより、実際の半田工程は変わります。上記の推奨工程は、注目点のみを記述しています。 実際の半田付け工程の規格は個々の装置や能力によって決定してください。 |
■QFPパッケージ用ソケット
NQPACK・HQPACK
●特長
■フットパターンがICと同一
■接続信頼性が高い
■ICEやアダプターとの接続も可能 |
|
 |
●信号チェックアダプターQFPタイプの製品の一部は底部のユーザーボードコネクタ（NQPACK）をターゲットボードに取り付け、それを介してアダプターを取り付ける方式を採用しております。
●この方式を採用しているアダプターは、デバッグ終了後アダプターボードを取り外し、オプションのIC搭載用カバー（HQPACK）を使用してデバイスを取り付けることが可能となります。 |
| ピン数 |
ピッチ
(mm) |
ICボディサイズ
(mm) |
IC外形寸法
(mm) |
ユーザーボード
コネクタ型番 |
IC搭載用
カバー型番 |
使用変換アダプター型番 |
|
120 |
0.4 |
14.0 x 14.0 |
16.0 x 16.0 |
NQPACK120SE |
HQPACK120SE |
計画中 |
|
128 |
0.4 |
14.0 x 14.0 |
16.0 x 16.0 |
NQPACK128SE |
HQPACK128SE |
計画中 |
|
176 |
0.4 |
20.0×20.0 |
22.0×22.0 |
NQPACK176SE |
HQPACK176SE |
CH-176QF-04-*-201
CH-SK-176QF-04-*-201 |
| 上記以外のピン数・ピッチのNQPACK/HQPACKも供給可能です。下記フォームをご利用になり、必要なQFPパッケージの図面をお送り下さい。折り返し、ご連絡いたします。 |
메모리 테스터 장비 (Memory Tester Product
Line)도 공급합니다. (반도체, 전자부품 포함
공급)
PCI보드: PCI-Proto Lab/Cypress
(Standard PCI)/ Lab/PLX-M / Lab/PLX-S/ LAB/AMCC/ CompactPCI-Proto Lab
(6U)
동아는 일본 선하야토의 한국 독점 대리점입니다.
반도체-PCB-LCD-FPC
연구장비-생산장비,실습-연구기자재,전자재료,
스핀코터,마스크얼라이너,,4포인트프로브,박막측정기,저항측정기, 와이어본더, 진공
펌프,
레이저스펙트로미터, 전주도금기, 홀로그래픽,chiller (Neslab),
스크라이버, 디솔더링,
솔더링, Stencil Printer, BGA-SMD REWORK SYSTEM, Wave soldering
system,
선하야토 감광기판,노광기,현상기,에칭기,pcb에어졸, 키엔스센서, IC아답터 & 소켓,
PCB코팅제-세정제,
각종 소모품, 전자부품-전자재료 유통 납품업 & 수출입.
TEL :
02-868-0661 (代)
pcb21@korea.com
